Щит с монтажной панелью ЩМПг- 40.21.15 IP54 PROxima | mb24-22 EKF

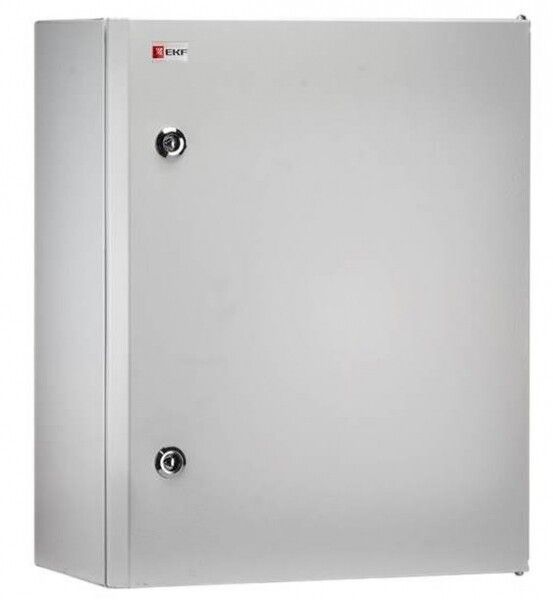

Щит с монтажной панелью ЩМПг-40.21.15 IP54 от EKF PROxima - это прочный металлический корпус с съемной панелью для компоновки электрооборудования, предназначенный для наружной установки и работы в условиях повышенной запыленности и влаги. Артикул mb24-22 подходит для промышленных и коммунальных объектов, где требуется надежная защита от внешних воздействий.

Назначение и область применения

Щит с монтажной панелью ЩМПг-40.21.15 IP54 используется для сборки щитов управления, распределительных устройств и систем автоматизации. Подходит для установки в помещениях и на улице - например, возле станков, насосных станций, конвейеров, в котельных, на объектах ЖКХ и промышленных площадках. Благодаря степени защиты IP54 и устойчивости к коррозии, он сохраняет работоспособность даже при перепадах температур и высокой влажности.

Технические характеристики

• Тип изделия: щит с монтажной панелью
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех сторон
• Материал корпуса: сталь толщиной 1 мм, соответствует ГОСТ 1050-88
• Номинальный ток: 630 А - позволяет подключать мощные нагрузки, включая силовые автоматы и контакторы
• Монтажная глубина: 130 мм - достаточно для размещения стандартных DIN-рейок и модульных устройств
• Количество кабельных вводов: 3 - для подключения входящих и выходящих кабелей
• Тип крышки: закрытого типа - плотно закрывается, предотвращает доступ посторонним предметам
• Тип дверей: одинарная - удобна для обслуживания и контроля
• Наличие замка: да - обеспечивает безопасность от несанкционированного доступа
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое - устойчиво к царапинам, УФ-излучению и химическим воздействиям
• Гарантийный срок: 60 месяцев (5 лет)
• Способ монтажа: открытая установка - крепится к стене, столбу или другой опоре
• Класс защиты от поражения током: I - требует заземления корпуса

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-40.21.15 IP54 совместим с любым оборудованием, установленным на DIN-рейке (автоматические выключатели, УЗО, реле, преобразователи частоты). Монтажная панель съемная - её можно заранее собрать на полу, затем вставить в корпус, что ускоряет работу. Для монтажа используются болты или саморезы через отверстия в боковых стенках. Кабельные вводы рассчитаны на провода сечением до 25 мм2 - перед монтажом проверьте соответствие диаметра кабеля и размера ввода. Корпус не предназначен для внутренней установки в стены - только на поверхности.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-40.21.15 IP54 выполнен в соответствии с требованиями безопасности для электротехнических изделий. Класс защиты I обязывает подключить корпус к контуру заземления. Наличие замка и закрытой крышки исключает случайный контакт с токоведущими частями. Применение порошкового покрытия и фосфатирования повышает долговечность и снижает риск коррозии. Щит также подходит для использования в системах молниезащиты - корпус выполняет функцию экранирующей оболочки.

Преимущества

• Высокая механическая прочность - сварной корпус не деформируется при ударах и вибрациях
• Удобство сборки - съемная панель позволяет готовить оборудование вне корпуса
• Устойчивость к агрессивной среде - порошковое покрытие и сталь с антикоррозийной обработкой обеспечивают длительную службу
• Готовность к наружному применению - IP54 и класс защиты I позволяют использовать без дополнительных мер
• Долгий гарантийный срок - 5 лет подтверждают качество производства

Ограничения применения

• Не предназначен для погружения в воду - IP54 не обеспечивает защиту от струй под давлением или затопления
• Толщина стали 1 мм - не рекомендуется для мест с высоким риском механических повреждений (например, в зонах с движением грузов)
• Кабельные вводы только три - при необходимости больше точек подключения потребуется доработка (просверливание отверстий с последующей герметизацией)
• Не имеет встроенной вентиляции - при больших тепловыделениях внутри может потребоваться принудительное охлаждение
• Не подходит для взрывоопасных зон - не сертифицирован как взрывозащищённый

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный пункт для освещения парковой территории
• Шкаф автоматизации конвейера на пищевом производстве
• Центральный щит для системы молниезащиты здания
• Пункт питания и управления автономными системами связи

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, поместились в глубину 130 мм - особенно крупные автоматические выключатели и преобразователи
• Используйте термостойкие кабельные вставки при проходе через вводы - они предотвратят повреждение изоляции
• Обязательно заземлите корпус через клемму, указанную в документации - это требование класса защиты I
• При установке на улице выбирайте место с минимальным попаданием прямых осадков - хотя IP54 защищает от брызг, постоянный поток воды снижает срок службы
• При необходимости увеличить количество кабельных вводов - используйте подходящие по размеру пластиковые или резиновые втулки и герметик, не нарушая степень защиты
• Щит с монтажной панелью ЩМПг-40.21.15 IP54 от EKF PROxima легко обслуживается - откройте дверь, снимите панель и проведите диагностику без демонтажа всего шкафа
