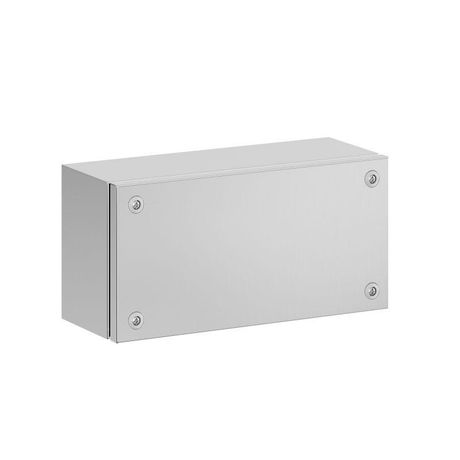

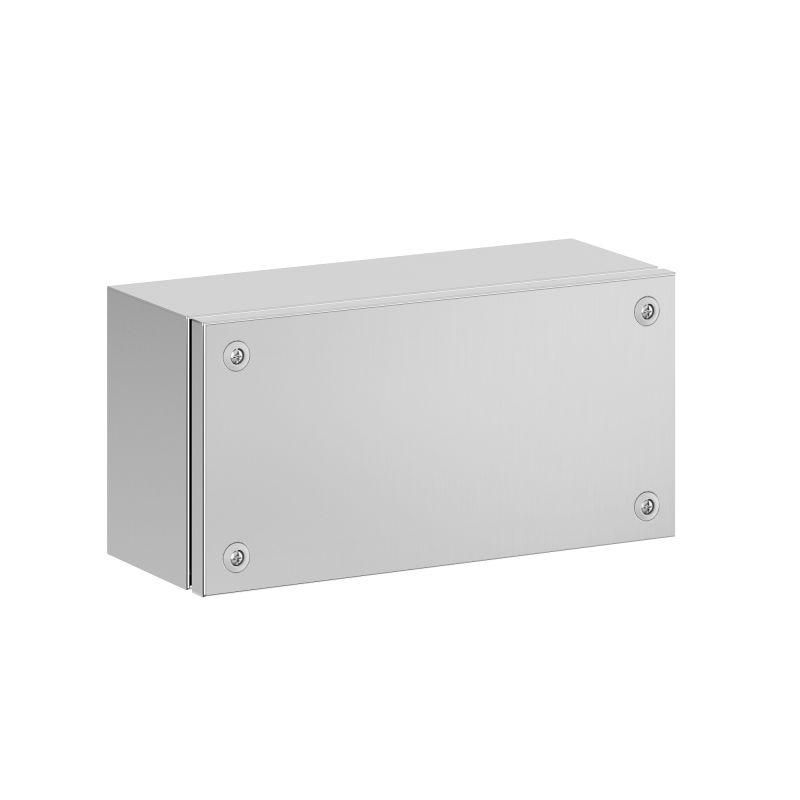

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x150x120 мм | R5SDI3112-316 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x150x120 мм, DKC - герметичный металлический корпус для защиты клеммных соединений в агрессивных условиях: на открытом воздухе, вблизи морского побережья, на химических производствах. Бренд DKC предлагает эту модель как часть серии RAM block, где сочетаются прочность материала, надёжная защита и гибкость монтажа.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x150x120 мм, DKC предназначен для размещения электрических клемм, коммутационных устройств и слаботочных элементов в условиях повышенной влажности, воздействия солёного тумана, химикатов и пыли. Подходит для установки на объектах энергетики, водоснабжения, морских терминалов, химзаводов, пищевой промышленности и других местах с коррозионно-активной средой.

Технические характеристики

• Габариты: 300×150×120 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI 316 (1.4401), толщина 1,2 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Вибростойкость: класс M39 (по DIN EN 60068-2-64)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для работы в холодном, влажном и тропическом климате
• Группа горючести: НГ - не поддерживают горение
• Тип поверхности: необработанная - сохраняет естественную структуру стали
• Цвет: натуральный цвет нержавеющей стали
• Количество дверей: одна
• Застекленная дверь: да - позволяет визуально контролировать внутреннее состояние
• Вентилируемая дверь: да - обеспечивает циркуляцию воздуха при необходимости
• С задней дверью: да - удобство доступа к тыльной стороне
• Уплотнитель крышки: литой вспененный силикон - долговечный, эластичный, устойчив к температурным перепадам
• Комплект поставки: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x150x120 мм, DKC совместим с любыми стандартными клеммными планками и монтажными рейками типа TS35. Имеет встроенные точки крепления для установки монтажной панели внутри. Возможны следующие способы монтажа:

• Навесной - на стену, опорную раму или столб
• Настенная - с использованием кронштейнов или анкеров
• Напольная - на фундамент или платформу
• Установка в стену - с предварительной подготовкой ниши
• Крепление на столбе - через специальные крепёжные отверстия
• Соединение в ряд - несколько корпусов можно стыковать по бокам для формирования линейных систем

При монтаже используйте болты и крепёж из нержавеющей стали того же класса (AISI 316), чтобы избежать гальванической коррозии.

Безопасность и стандарты

• Соответствует требованиям РМРС и РКО - российские нормы для электрооборудования в опасных зонах
• Изготовлен в соответствии с международными стандартами IEC 62208 (корпуса для распределительных устройств)
• Сертифицирован для эксплуатации в зонах с повышенной взрывоопасностью (при соблюдении условий монтажа и заземления)
• Электрическая безопасность обеспечена за счёт целостности корпуса и наличия заземляющего контура (комплект заземления в комплекте, провода - отдельно)

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 316 - лучше, чем AISI 304, в средах с хлоридами и кислотами
• Ударопрочность IK10 и сейсмостойкость 9 баллов обеспечивают надёжность даже в экстремальных условиях
• Вентилируемая и застекленная дверь позволяют одновременно контролировать работу и регулировать микроклимат внутри
• Вспененный силиконовый уплотнитель не деформируется со временем, не трескается при минусовых температурах
• Возможность наращивания корпусов в ряд снижает затраты на проектирование и монтаж крупных систем
• Не требует покраски или антикоррозийной обработки - экономия на обслуживании

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP68
• Не рекомендован для установки в зонах с прямым контактом с открытым пламенем или высокими температурами выше +70 C
• Комплект заземления не содержит проводов - их необходимо приобрести отдельно
• Необъёмная форма (300x150x120 мм) ограничивает количество модулей - для больших систем требуется несколько корпусов
• Необработанная поверхность может иметь микроцарапины - не влияет на функциональность, но может потребовать дополнительной очистки перед установкой в чистых помещениях

Примеры использования

• Защита клемм управления насосами на морском причале
• Распределительный щит на химической установке с агрессивными парами
• Корпус для сигнализации и автоматики на тепловой электростанции
• Обвязка датчиков в системе водоочистки с частыми мойками
• Система аварийного отключения на нефтегазовом объекте в Арктике

Практические советы

• Перед монтажом проверьте, что внутренние крепления соответствуют размерам вашей монтажной панели - корпус рассчитан на стандартные рейки TS35
• При установке на столб или вертикальную поверхность используйте два крепления сверху и снизу - это исключит прогиб при вибрации
• Для вентилируемых вариантов в районах с высокой запылённостью установите дополнительный воздушный фильтр
• При соединении нескольких корпусов в ряд - используйте одинаковые модели и ориентируйте все двери в одну сторону для удобства обслуживания
• Чистить корпус следует мягкой тканью и водой с нейтральным моющим средством - абразивы повредят поверхность AISI 316
• Проверяйте плотность уплотнителя после первого года эксплуатации - особенно в регионах с резкими сезонными перепадами температур
