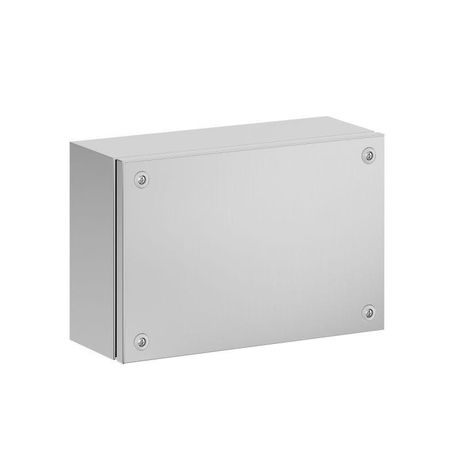

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x200x120 мм | R5SDI3212-316 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x200x120 мм, DKC предназначен для надёжного размещения клемм и соединений в агрессивных условиях - от морских побережий до химических цехов. Благодаря материалу AISI316 и степени защиты IP66, этот корпус выдерживает повышенную влажность, солевой туман и механические воздействия. Артикул r5sdi3212-316 соответствует сериям RAM block и используется там, где обычные материалы быстро выходят из строя.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x200x120 мм, DKC применяется для защиты электрических соединений в местах с высокой коррозионной активностью. Подходит для установки на открытом воздухе, вблизи морского берега, на объектах нефтегазовой, химической, пищевой и судостроительной отраслей. Также эффективен в помещениях с частыми мойками, паром, агрессивными чистящими средствами.

Технические характеристики

• Размеры: 300×200×120 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI316 (1.4401), толщина 1,2 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергии 20 Дж (эквивалент 2 кг груза с высоты 1 метра)
• Запирание: одна дверца с застекленным и вентилируемым вариантом
• Уплотнение крышки: литой вспененный силикон - долговечный, эластичный, не трескается при
• Климатические категории: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +80C
• Группа горючести: НГ - самозагасаемый материал
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Поверхность: необработанная - сохраняет естественную фактуру металла
• Цвет: натуральный цвет нержавеющей стали
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x200x120 мм, DKC имеет универсальные возможности крепления:

• Навесной монтаж - через предварительно подготовленные отверстия на боковых стенках
• Настенная установка - фиксируется болтами к вертикальной поверхности
• Напольная установка - возможно закрепить на основании с помощью анкеров
• Крепление на столбе - предусмотрено специальное кронштейнное решение
• Установка в стену - требует вырезания ниши; корпус совместим с кладкой и бетоном
• Соединение в ряд - несколько корпусов можно расположить рядом без потери герметичности

На внутреннюю сторону крышки установлены монтажные панели - позволяют легко крепить DIN-рейки, клеммы и другие элементы. Отдельно необходимо заказывать провода для заземления - они не входят в комплект.

Безопасность и стандарты

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 300x200x120 мм, DKC соответствует требованиям международных норм:

• IEC 60529 - классификация степеней защиты IP66
• EN 62208 - требования к корпусам распределительных устройств
• GOST R IEC 60079-0 - взрывобезопасность в опасных зонах (при условии правильного монтажа)
• Сейсмостойкость 9 баллов - обеспечена конструкцией и жесткостью материала
• НГ - материал не распространяет пламя, что важно для помещений с повышенными требованиями к пожарной безопасности

Преимущества

• Высокая коррозионная стойкость благодаря AISI316 - лучше, чем AISI304, против действия хлора, соли и кислот
• Жесткая конструкция с IK10 - выдерживает случайные удары во время обслуживания или аварий
• Защита от внешних факторов: IP66 гарантирует работу даже при сильном дожде, песчаных бурях, спреях
• Вентилируемая дверца позволяет снижать перегрев внутри корпуса без потери герметичности
• Застекленная дверца даёт возможность визуального контроля состояния оборудования без вскрытия
• Срок службы более 20 лет в агрессивных средах - минимизация замен и ремонта

Ограничения применения

• Не рекомендован для постоянного погружения в жидкости - IP66 не является для длительного подводного режима
• Не содержит внутреннего терморегулятора - требуется отдельное оборудование для управления температурой
• Не предусмотрен вывод кабеля через gland - потребуется самостоятельная установка кабельных вводов
• Нет встроенных световых индикаций - все сигналы должны подключаться отдельно
• Из-за веса (более 5 кг) требует прочного крепления - нельзя использовать на слабых поверхностях типа гипсокартона

Примеры использования

• Электрощиты на причальных комплексах портов - защита от солёного тумана
• Клеммные коробки на насосных станциях водоочистки - устойчивость к хлорированию
• Распределительные устройства на платформах нефтяных вышек - работа при экстремальной влажности
• Щитовые комнаты на заводах по производству удобрений - защита от кислотных выбросов
• Автономные системы связи на удалённых участках железных дорог - устойчивость к перепадам температур и осадкам

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны под M8/M10 болты, используйте антикоррозийные крепежи
• При использовании вентилируемой дверцы следите, чтобы воздушные каналы не забились грязью - периодически очищайте сетчатую часть
• Чтобы избежать конденсата внутри, особенно зимой, допускается установка маломощного нагревательного элемента (не выше 20 Вт)
• При групповой установке нескольких корпусов соблюдайте минимальный интервал 5 см между соседними единицами - обеспечивается доступ для обслуживания
• Артикул r5sdi3212-316 совместим с другими изделиями серии RAM block - можно комбинировать с аналогичными корпусами других размеров
• Не используйте растворители на основе ацетона или хлороформа для очистки - повредят покрытие и уплотнитель
