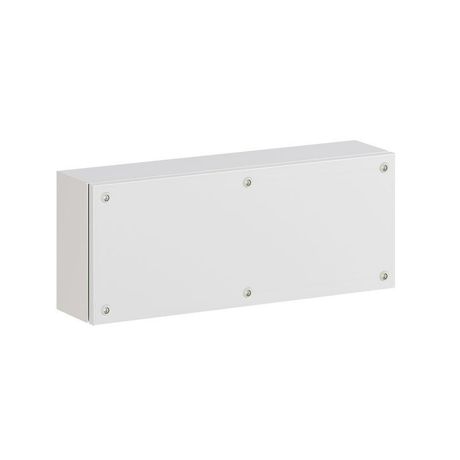

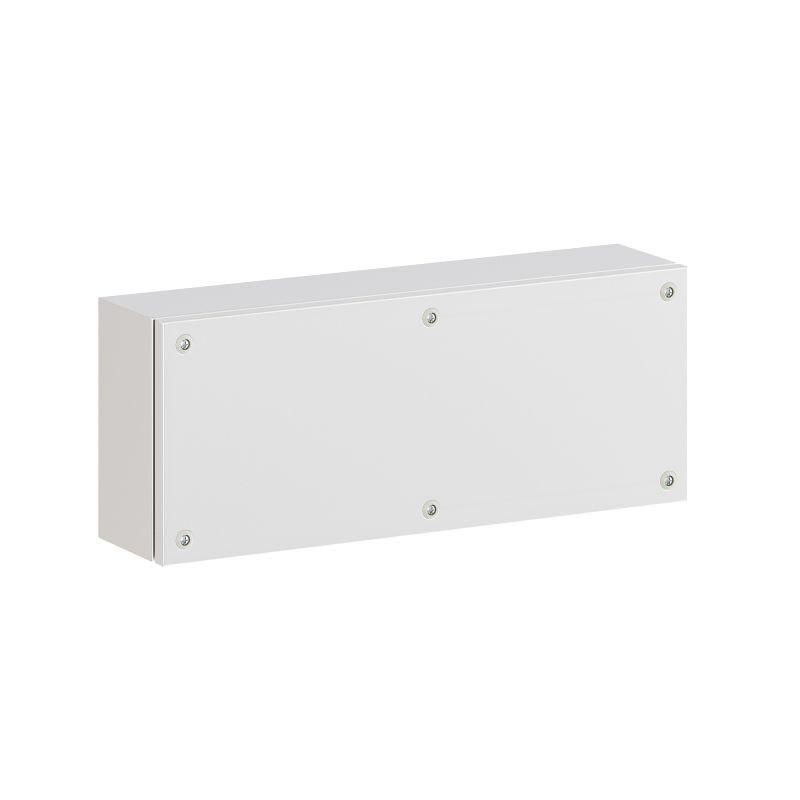

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм | R5SDE5212 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм DKC - это прочная, герметичная коробка для защиты клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или сложных сред. Артикул r5sde5212 соответствует серии RAM block и предназначен для надежного монтажа в любых условиях.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм DKC используется как распределительная или соединительная коробка для клемм, реле, контакторов, модулей автоматизации и индикационных устройств. Подходит для установки на объектах с высокими требованиями к защите: промышленные площадки, насосные станции, уличные щитовые, системы автоматического управления. Благодаря повышенной степени защиты и ударопрочности, корпус SDE применяют там, где возможны механические воздействия, осадки, запыление или перепады температур.

Технические характеристики

• Размеры: 500×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с застекленной и вентилируемой конструкцией
• Задняя дверь: есть - обеспечивает доступ к тыльной стороне монтажной панели
• Монтажная панель: встроенная - позволяет фиксировать оборудование внутри корпуса
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм DKC совместим с большинством стандартных клеммных планок, DIN-рейками и оборудования до 8–10 кг веса. Монтаж возможен несколькими способами:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб или опору - благодаря наличию кронштейнов и отверстий для крепления
• На полу - за счет нижнего основания и возможности установки на плоскую поверхность
• В стену - при необходимости встраивания в подготовленную нишу
• Вытянутые корпуса можно соединять в ряд - для создания длинных линий распределения

Для удобства сборки предусмотрены внутренние направляющие для DIN-рейки и отверстия под кабельные вводы (не входят в комплект).

Безопасность и стандарты

Корпус SDE соответствует требованиям безопасности для электрооборудования в условиях повышенной опасности. Степень защиты IP66 гарантирует работу даже во время дождя или мойки оборудования. Ударопрочность IK10 исключает повреждения при случайных ударах инструментом или предметами. Климатические классы УХЛ1 и ОМ2/ОМ3 позволяют использовать корпус в холодном климате, на открытых площадках и в помещениях с высокой влажностью. Горючесть Г1 снижает риск распространения огня при аварии.

Преимущества

• Высокая жесткость конструкции - стальная рама толщиной 1,2 мм не деформируется под нагрузкой
• Защита от внешних факторов - IP66 и IK10 обеспечивают долгий срок службы без обслуживания
• Удобство сервиса - застекленная дверь позволяет контролировать состояние индикаторов без вскрытия, вентиляция предотвращает перегрев
• Гибкая установка - один корпус подходит для всех типов монтажа: настенного, напольного, на столбе, встроенных
• Цвет RAL 7035 - маскирует следы коррозии и царапин, хорошо сочетается с промышленным окружением

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не равнозначен IP68
• Не рекомендован для установки в местах с химически активными парами (например, кислотные производства) - порошковое покрытие устойчиво, но не ко всем агрессивным веществам
• Внутренний объем ограничен - при больших количествах аппаратов требуется проверить соответствие габаритов оборудования
• Комплект заземления не содержит провода - необходимо приобрести самостоятельно
• Не имеет встроенных кабельных вводов - требуются дополнительные элементы (например, M20 или G½)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на железнодорожном участке
• Корпус для PLC и реле на конвейере в пищевой промышленности
• Аппаратный пункт управления световой сигнализацией на автостоянке
• Объединённые в ряд корпуса SDE для распределения питания по цеху

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящие вводы - используйте кабельные вводы с уплотнениями для сохранения IP66
• Избегайте перегрузки монтажной панели - максимальная нагрузка около 8–10 кг; при большем весе усиливайте крепление
• Для работы в холоде - убедитесь, что установленное оборудование рассчитано на температуры ниже −30C
• При соединении нескольких корпусов в ряд - соблюдайте шаг между ними для доступа к дверям и вентиляции
• Заземление обязательно - подключите медный провод сечением не менее 6 мм2 к клемме заземления внутри корпуса
• При использовании в застекленной версии - регулярно протирайте стекло от пыли и конденсата для видимости индикаторов
