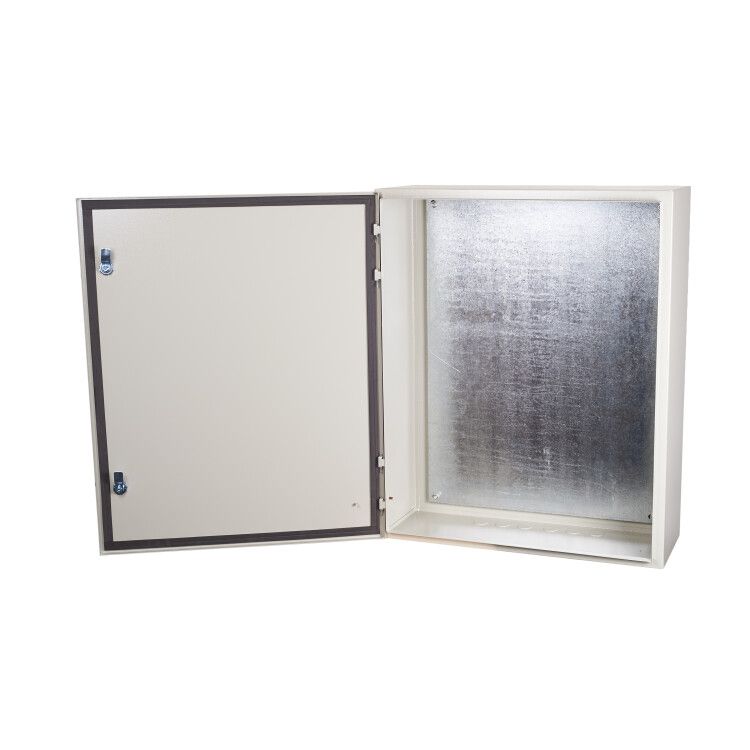

Корпус метал. навесной с монт. панелью 800х650х250 IP54 ЩРНМ-4-IP54 | 30604DEK DEKraft APC

Корпус металлический навесной с монтажной панелью 800х650х250 IP54 ЩРНМ-4 - это готовый элемент для сборки распределительных и управляющих щитов. Бренд DEKRAFT и артикул 30604dek обеспечивают совместимость с другими изделиями серии ЩРНМ, что упрощает проектирование и замену оборудования.

Назначение и область применения

Корпус ЩРНМ-4 предназначен для монтажа электрооборудования в распределительных и управляющих щитах: автоматические выключатели, контакторы, реле, устройства защиты, шины и другие компоненты. Подходит для установки в помещениях с нормальной влажностью и температурным режимом - например, в цехах, на объектах ЖКХ, в системах автоматизации. Применяется там, где требуется надежная защита от пыли и брызг воды, но не требуется герметичность или взрывозащита.

Технические характеристики

• Размеры: 800×650×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый (RAL 7032)
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства помещений) и от брызг воды из любого направления
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, включая холодные сезоны
• Напряжение питания: 220 В - указывает на типичную среду применения, но сам корпус не является источником питания
• Толщина монтажной панели: 1,5 мм, оцинкованная, сплошная, с перфорацией под крепление DIN-рейки и других устройств
• Количество дверей: одна, с замком-защелкой и ключом
• Ввод кабелей: исключительно снизу
• Нормативы: соответствует ГОСТ 14254-96 (защита от внешних воздействий) и ГОСТ 15150-69 (климатические условия)

Совместимость и монтаж

Корпус ЩРНМ-4 совместим с любым оборудованием, устанавливаемым на DIN-рейку или крепящимся через отверстия в монтажной панели. Монтаж выполняется методом открытой установки - на стену с помощью анкеров или дюбелей. Для фиксации используются предварительно подготовленные отверстия в боковых стенках. Кабели заводятся только снизу - необходимо заранее продумать расположение вводных точек и каналов. Комплектация включает болты заземления на двери и корпусе - они позволяют выполнить защитное заземление без дополнительного оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 и ГОСТ 15150-69, что гарантирует безопасность при эксплуатации в условиях, предусмотренных для класса УХЛ4. Наличие заземляющих болтов обеспечивает возможность подключения контура защитного заземления. Корпус не предназначен для работы во взрывоопасных зонах, в агрессивных химических средах или при постоянном воздействии прямого потока воды.

Преимущества

• Сплошная оцинкованная монтажная панель повышает жесткость конструкции и позволяет равномерно распределить нагрузку от тяжелого оборудования
• Замок-защелка с ключом обеспечивает доступ только авторизованному персоналу
• Стандартные размеры и совместимость с серией ЩРНМ упрощают масштабирование проектов
• Серый цвет (RAL 7032) снижает заметность загрязнений и хорошо сочетается с промышленными интерьерами
• Ввод кабелей снизу минимизирует риск попадания влаги внутрь при случайных протечках сверху

Ограничения применения

• Не подходит для установки на улице или в сырых помещениях без дополнительной защиты - IP54 не обеспечивает герметичность
• Недопустимо применение в местах с высокой запылённостью (например, вблизи грануляторов, шлифовальных машин) - пыль будет проникать внутрь
• Нет встроенной системы вентиляции - при большой тепловой нагрузке возможен перегрев, требуются дополнительные решения
• Ввод кабелей только снизу - не подходит для ситуаций, когда кабели должны входить сбоку или сверху
• Комплектация некомплектная - внутри нет оборудования, все компоненты (автоматы, реле, шины) выбираются и монтируются отдельно

Примеры использования

• Распределительный щит на этаже многоквартирного дома - питание освещения, розеток, бытовых приборов
• Щит управления насосной станцией - управление пускателями, термореле, аварийной сигнализацией
• Центральный щит на участке производства - коммуникация между станками, контроллерами, датчиками
• Автоматизация систем вентиляции - контроль вентиляторов, клапанов, температурных режимов

Практические советы

• Перед монтажом проверьте, что отверстия для ввода кабелей в полу корпуса соответствуют вашему решению - можно использовать кабельные вводы с уплотнением
• При использовании тяжелых аппаратов (например, частотных преобразователей) убедитесь, что стена способна выдерживать вес - корпус рассчитан на нагрузку до 630 А, но масса оборудования может достигать 30–40 кг
• Для удобства обслуживания рекомендуется оставить свободное пространство перед дверью - не менее 80 см
• При необходимости модификации (просверливание отверстий) используйте инструменты для работы с оцинкованной сталью - чтобы не повредить антикоррозийное покрытие
• Артикул 30604dek и модель ЩРНМ-4 легко находятся в каталогах DEKRAFT - это упрощает заказ запасных частей или аналогичных корпусов при расширении системы
