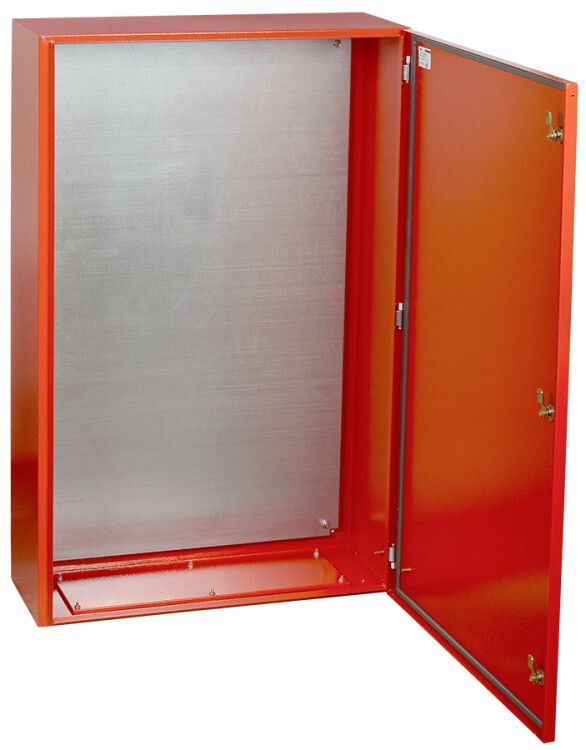

Корпус металлический ЩМП-4-0 (800х650х250мм) У2 IP54 RAL 3020 IEK - IND-YKM40-04-54

Корпус металлический ЩМП-4-0 (800х650х250 мм) У2 IP54 RAL 3020 с монтажной панелью от бренда IEK предназначен для компоновки электрооборудования в условиях повышенной запыленности и влажности. Этот щит применяется в системах пожарной безопасности и автоматики, обеспечивая надежную защиту внутренних элементов. Артикул ind-ykm40-04-54 соответствует серийному решению IEK для промышленного монтажа.

Назначение и область применения

ЩМП-4-0 - это готовый металлический корпус для сборки распределительных и управляющих устройств. Он используется там, где требуется защита оборудования от внешней среды и механических воздействий. Применяется в системах:

• пожарной автоматики;
• управления пожарными насосами;
• пожарной сигнализации;
• напольных и стеновых НКУ (низковольтных коммутационных устройств) с током до 630 А.

Подходит для установки в помещениях с нормальной влажностью и температурой, включая технические комнаты, подвалы, коридоры зданий и промзоны.

Технические характеристики

• Габариты: 800×650×250 мм - позволяет разместить значительное количество аппаратов без перегрузки пространства.
• Материал корпуса: сталь толщиной 1,4 мм - обеспечивает жесткую конструкцию и устойчивость к деформациям.
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства помещений) и брызг воды из любого направления.
• Цвет: RAL 3020 - красный, что соответствует требованиям маркировки пожарной техники.
• Покрытие: порошковое - устойчиво к царапинам, химическим веществам и выцветанию.
• Тип крышки: закрытого типа - герметичная конструкция с плотным прилеганием дверцы.
• Тип дверцы: одинарная - удобна для обслуживания и замены модулей.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред.
• Монтажная панель: да - встроена внутри корпуса, фиксируется болтами, позволяет легко крепить DIN-рейки, автоматы, контакторы и другие устройства.
• Способ монтажа: открытая установка - крепится к стене или полу через отверстия в основании/боковых стенках.

Совместимость и монтаж

ЩМП-4-0 совместим со всеми типами DIN-реек, клеммниками, автоматическими выключателями, реле и преобразователями частоты, рассчитанными на ток до 630 А. Для монтажа используются предварительно подготовленные отверстия в задней стенке и нижнем основании. Крепление осуществляется анкерами или саморезами в зависимости от поверхности. Монтажная панель имеет стандартные отверстия под крепеж, позволяющие фиксировать оборудование без сверления корпуса. Не рекомендуется использовать для скрытой установки - корпус не предусматривает встраивание в стену.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для низковольтных распределительных устройств. Сертифицирован для работы в классе исполнения У2 - умеренный климатический режим с возможностью эксплуатации при температуре от -10C до +40C. Порошковое покрытие не содержит токсичных компонентов и безопасно для людей и окружающей среды.

Преимущества

• Высокая прочность стали и толщина 1,4 мм снижают риск повреждения при транспортировке и монтаже.
• IP54 обеспечивает надежную защиту от пыли и влаги - важное преимущество для помещений с высокой влажностью или пылью.
• Встроенная монтажная панель экономит время на сборке - не требует дополнительных креплений.
• Красный цвет RAL 3020 соответствует нормам пожарной безопасности и улучшает визуальное восприятие в аварийных ситуациях.
• Срок службы 15 лет гарантирует долгосрочную эксплуатацию без необходимости замены корпуса.

Ограничения применения

• Не предназначен для установки на улице - IP54 недостаточно для постоянного воздействия дождя или снега.
• Не допускается использование в агрессивных средах: пар, кислоты, щелочи, масла - они разрушат порошковое покрытие.
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).
• Ограниченная глубина (250 мм) не позволяет размещать крупные силовые модули, такие как частотные преобразователи большой мощности.

Примеры использования

• Шкаф управления пожарным насосом в многоэтажном жилом доме - корпус защищен от пыли и влаги в подвале.
• Распределительный щит пожарной сигнализации в офисном центре - установлен на стене рядом с этажным щитком.
• Автоматика системы дымоудаления в торговом комплексе - корпус окрашен в красный цвет для быстрого определения.
• Устройство контроля освещения эвакуационных путей - монтажная панель позволяет легко заменить реле и таймеры.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления на стене или полу.
• При использовании в сыром помещении дополнительно смонтируйте вентиляционные решётки с фильтрами - даже IP54 не исключает конденсат.
• Для удобства обслуживания используйте дверцу с замком - она предусмотрена конструкцией, но не входит в базовую комплектацию.
• При проектировании учтите габариты 800×650×250 мм - необходим минимум 10–15 см свободного пространства вокруг корпуса для доступа и теплоотвода.
• Артикул ind-ykm40-04-54 - единственный в линейке IEK с такими размерами и цветом; аналоги других брендов имеют другую форму крепления или толщину стенок.
