Корпус металлический ЩРН-24 (350х300х120) Народный - SQ0905-0711 TDM

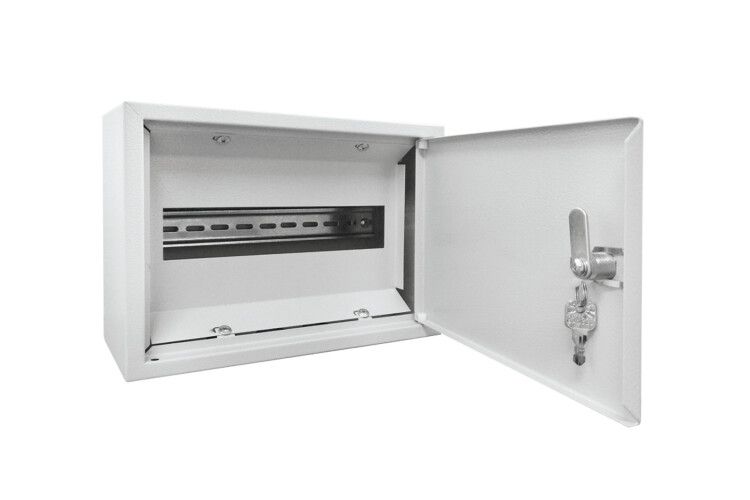

Щит распределительный навесной ЩРН-24 (350х300х120) IP31 от TDM ELECTRIC - компактный и надёжный корпус для сборки распределительных устройств в помещениях с умеренной влажностью. Подходит для монтажа в жилых, офисных и промышленных объектах, где требуется защита автоматических выключателей и других модульных элементов.

Назначение и область применения

Щит распределительный навесной ЩРН-24 (350х300х120) IP31 предназначен для приёма и распределения электроэнергии в одно- и трёхфазных сетях 380/220 В, 50 Гц. Он обеспечивает защиту отходящих линий от перегрузок и коротких замыканий за счёт установки автоматических выключателей и УЗО. Применяется в квартирах, административных зданиях, малых производствах и объектах коммунального хозяйства. Корпус рассчитан на внутреннюю установку - не подходит для улицы или сырых помещений.

Технические характеристики

• Габариты: 350×300×120 мм
• Количество модульных мест: 24 (стандарт 17,5 мм на модуль)
• Внутренняя глубина: 120 мм - позволяет разместить двухполюсные автоматы и устройства до 22 мм в ширину
• Материал корпуса: сталь с текстурированным порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Конструкция: одна дверь с замком, две внутренние рейки, фальш-панель для безопасности
• DIN-рейка: оцинкованная, с возможностью крепления модульных аппаратов
• Подвод кабелей: полунадрезное окно на задней стенке для прохода кабелей сзади

Совместимость и монтаж

Щит распределительный навесной ЩРН-24 (350х300х120) IP31 совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле) по типоразмеру 17,5 мм на модуль. Монтаж осуществляется на стену с помощью кронштейнов или саморезов через отверстия в боковых стенках. Для удобства - предусмотрена возможность подключения кабелей с тыльной стороны через специальное окно. Обязательно соблюдайте посадочные размеры: внешние габариты 350×300 мм требуют свободного места вокруг щита минимум 50–100 мм для открывания двери и обслуживания.

Безопасность и стандарты

Конструкция соответствует требованиям к распределительным щитам для внутреннего применения. Фальш-панель предотвращает случайный контакт с токоведущими частями при открытой двери. Замок на двери обеспечивает контроль доступа. Степень защиты IP31 гарантирует безопасную работу в сухих помещениях, но не защищает от брызг, пыли или влаги - не используйте в ванных, цехах с мойкой или на улице.

Преимущества

• Оптимальная глубина 120 мм - хватает для большинства бытовых и промышленных решений без лишнего объёма
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии в условиях нормальной эксплуатации
• Оцинкованная DIN-рейка - долговечна, не деформируется при нагрузке
• Полунадрезное окно на задней стенке упрощает прокладку кабелей без вскрытия всего щита
• Дверь с замком - снижает риск несанкционированного доступа

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для влажной среды
• Не подходит для установки мощных аппаратов свыше 22 мм в ширину без проверки посадочного места
• Отсутствует вентиляция - не рекомендован для высокотемпературных сред или плотной комплектации более чем 20 модулей
• Стальной корпус не экранирует ЭМИ - не использовать рядом с чувствительной электроникой без дополнительных мер

Примеры использования

• Главный распределительный щит в квартире с 10–15 группами освещения и розеток
• Щит управления на этаже офисного здания
• Распределительный пункт в небольшом цеху с 3-фазным питанием
• Аварийный щит для автономных систем (например, насосов или вентиляции)

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для подключения через заднее окно - иначе придётся делать вход спереди
• При заполнении всех 24 модулей учтите тепловую нагрузку - не допускайте плотной укладки без воздушного зазора между аппаратами
• Для многожильных кабелей используйте наконечники НШВИ - они лучше фиксируются в клеммах внутри щита
• Щит распределительный навесной ЩРН-24 (350х300х120) IP31 от TDM ELECTRIC - часть серии “Народная”, поэтому легко найти аналогичные модели при необходимости расширения системы
• При заказе нескольких щитов - сохраняйте одинаковые номера партий, чтобы избежать различий в оттенке покрытия
