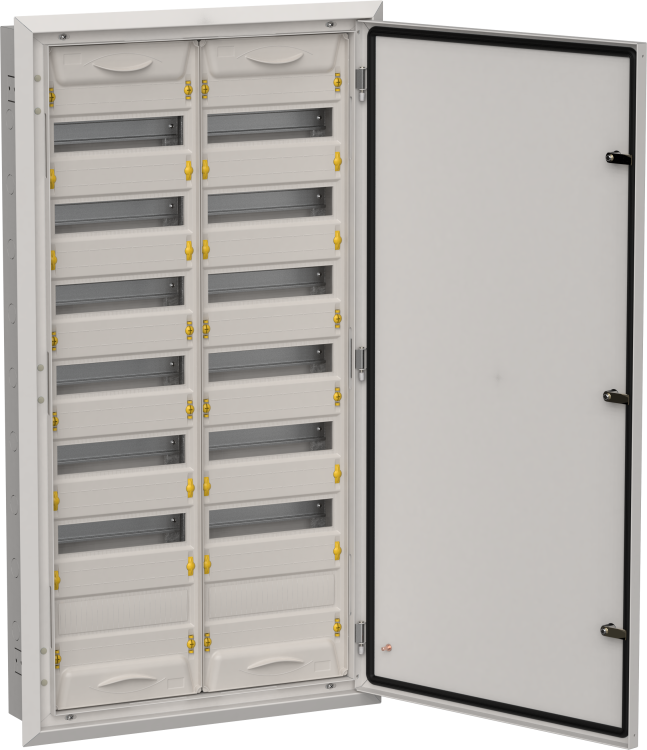

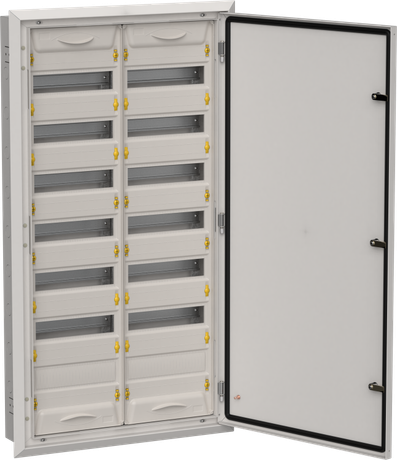

Корпус ЩРв-168 (2х84) TITAN 5 1130х625х130мм IP31 (одна дверь) сер. метал. IEK TI5-50-V-2X084-31-7035

Корпус металлический ЩРв-168 (2х84) 1130х625х130мм IP31 серый от бренда IEK (ИЭК) - это надёжный стальной щит для внутренней установки, предназначенный для компоновки модульного оборудования в системах распределения электроэнергии до 400 В. Артикул ti5-50-v-2x084-31-7035 соответствует серии TITAN и рассчитан на длительную эксплуатацию.

Назначение и область применения

Корпус ЩРв-168 предназначен для сборки распределительных щитов с использованием модульной аппаратуры - автоматических выключателей, УЗО, реле, контакторов и других устройств. Применяется для ввода и распределения электроэнергии в зданиях с напряжением 230/400 В, обеспечивая защиту от перегрузок и коротких замыканий. Подходит для жилых, коммерческих и промышленных объектов, где требуется скрытая установка в стене или нише.

Технические характеристики

• Общая модульная ширина: 168 модулей (2×84) - позволяет разместить до 168 стандартных модулей шириной 17,5 мм
• Габариты: 1130×625×130 мм - высокий и узкий формат для удобной установки в ограниченном пространстве
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим воздействиям
• Цвет: серый - совместим с большинством интерьеров и не требует дополнительной окраски
• Степень защиты: IP31 - защищает от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество рядов: 7 - равномерное распределение нагрузки по высоте
• Наличие DIN-реек: да - две стандартные рейки по всей высоте для фиксации модульного оборудования
• Тип крышки: закрытого типа - герметичная, с возможностью запирания
• Способ монтажа: внутренний / скрытый - монтируется в стену, не выступает из поверхности
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-168 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 1150×640×150 мм - с учётом зазора для проводов и теплоотвода. Крышка открывается на петлях, что позволяет работать с оборудованием без демонтажа всего щита. Все кабельные вводы расположены по бокам и внизу - можно использовать стандартные кабельные вводы с резьбой M20–M32. Перед установкой проверьте, чтобы глубина ниши позволяла полностью поместить корпус без давления на крышку.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями и защищает от попадания крупной пыли и капель воды - однако не предназначен для влажных помещений или улицы. Корпус не имеет встроенной системы заземления - заземление выполняется отдельным проводником, подключаемым к специальной клемме внутри щита.

Преимущества

• Высокая плотность компоновки: 168 модулей позволяют разместить сложную систему защиты в одном щите
• Удобная форма: узкая глубина (130 мм) снижает риск повреждения при установке в тонких стенах
• Прочная стальная конструкция - устойчив к деформациям и внешним воздействиям
• Серый цвет - не выгорает на свету, легко сочетается с отделкой интерьера
• Срок службы 15 лет - экономически выгодно для долгосрочных проектов

Ограничения применения

• Не применяется во влажных помещениях (банях, подвалах без вентиляции) - степень защиты IP31 недостаточна
• Не предназначен для наружной установки - отсутствует защита от осадков и температурных колебаний
• Не рекомендован для мест с высокой запылённостью - частицы пыли могут проникнуть через вентиляционные зазоры
• Требуется точная подготовка ниши - малейшие отклонения по глубине затруднят установку крышки
• Отсутствие встроенного заземления - обязательна прокладка отдельного PE-проводника

Примеры использования

• Главный распределительный щит в квартире или офисе с несколькими группами освещения, розеток и мощных потребителей
• Подъездный щит в многоквартирном доме - для распределения энергии между этажами
• Локальные щиты на производстве - управление станками, насосами, конвейерами
• Аппаратные комнаты в медицинских и образовательных учреждениях

Практические советы

• Перед монтажом проверьте соответствие размеров ниши - минимум +20 мм по каждой стороне для свободного доступа
• Используйте только качественные DIN-рейки и крепления - некачественная фурнитура может вызвать перекос модулей
• При прокладке кабелей оставляйте запас длины - особенно для перемещения модулей при обслуживании
• Не перегружайте один ряд более чем 24 модулями - это снижает тепловую нагрузку и улучшает циркуляцию воздуха
• После монтажа обязательно выполните проверку заземления и целостности всех соединений
• Для частого обслуживания выбирайте модели с ключевой замком - предотвращает несанкционированный доступ
