Корпус напольный цельносварной 1600х800х450 IP31 КВРУ-1 | 30933DEK DEKraft APC

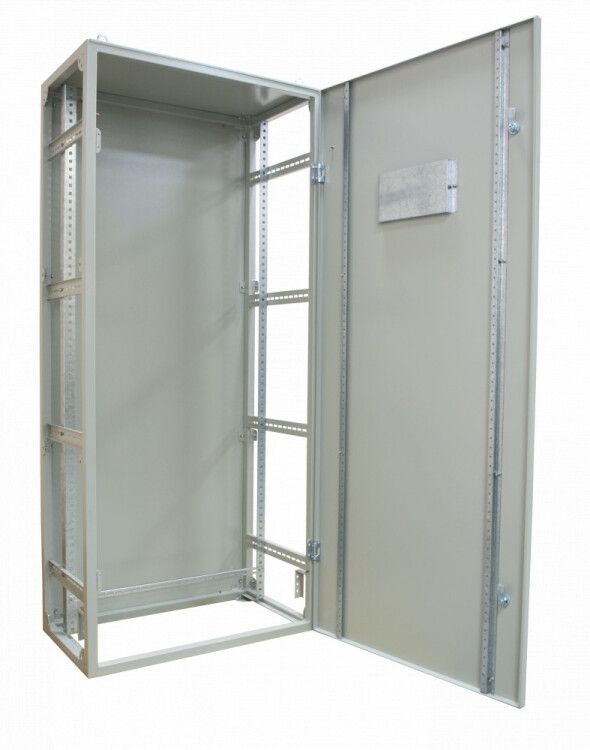

Корпус напольный цельносварной 1600х800х450 IP31 КВРУ-1 от DEKraft предназначен для сборки низковольтных комплектных устройств - таких как главные распределительные щиты, вводно-распределительные устройства и шкафы управления. Его прочная стальная конструкция и защита IP31 обеспечивают надёжную работу в помещениях с умеренной запылённостью, а возможность соединения в ряд позволяет масштабировать системы.

Назначение и область применения

Корпус КВРУ-1 используется для монтажа внутреннего оборудования в низковольтных распределительных системах. Подходит для установки в производственных цехах, на объектах ЖКХ, энергообъектах и других закрытых помещениях, где требуется защита от случайного прикосновения к токоведущим частям и попадания крупной пыли. Применяется для сборки щитов управления, вводных устройств и распределительных пунктов с номинальным током до 4000 А.

Технические характеристики

• Формат: 1600×800×450 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием
• Цвет: RAL 7032 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Тип установки: напольная
• Количество дверей: одна
• Возможность соединения в ряд: да
• Гарантия: 60 месяцев

Совместимость и монтаж

Корпус КВРУ-1 совместим с типовым оборудованием для НКУ: автоматическими выключателями, контакторами, рубильниками, клеммными колодками и другими элементами, рассчитанными на монтаж в шкафах формата 1600×800×450. Для монтажа необходима ровная бетонная или металлическая площадка. Установка выполняется с помощью болтовых креплений к полу. Возможна последовательная сборка нескольких корпусов в один ряд - зазор между соседними шкафами должен составлять минимум 10 мм для обеспечения доступа и вентиляции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для низковольтных комплектных устройств. Степень защиты IP31 предотвращает контакт с токоведущими частями через решётки или щели, а также защищает от конденсата и вертикальных потоков воды - что делает корпус безопасным для эксплуатации в условиях повышенной влажности внутри помещений.

Преимущества

• Цельносварная конструкция повышает жесткость и долговечность корпуса
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии
• Одинаковый внешний вид всех корпусов серии Dekraft обеспечивает единый стиль при групповой установке
• Поддержка соединения в ряд снижает затраты на проектирование и монтаж многокомпонентных систем

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега и прямого воздействия атмосферных осадков
• Не рекомендован для сред с высокой концентрацией химически активной пыли, паров кислот/щелочей или взрывоопасных газов
• Площадь внутреннего монтажа ограничена - не подходит для установки крупногабаритных аппаратов, требующих больше места, чем 1600×800 мм

Примеры использования

• Главный распределительный щит (ГРЩ) на заводе с питанием от трансформаторной подстанции
• Вводно-распределительное устройство (ВРУ) в административном здании
• Шкаф управления насосной станцией в системе водоснабжения
• Комплекс из трёх корпусов КВРУ-1, соединённых в ряд, для распределения электроэнергии в многоэтажном производственном комплексе

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров внутренних модулей - глубина 450 мм ограничивает использование крупных блоков
• При соединении нескольких корпусов в ряд используйте перемычки по PE и N для сохранения целостности контура заземления
• Для удобства обслуживания оставляйте свободный проход шириной не менее 800 мм перед дверью
• При заказе нескольких экземпляров убедитесь, что все они одного партийного номера - это гарантирует точное совпадение цвета и геометрии
• Корпус КВРУ-1 от DEKraft не имеет встроенной вентиляции - при высокой тепловой нагрузке необходимо предусмотреть принудительное охлаждение или увеличить зазоры между аппаратурой
