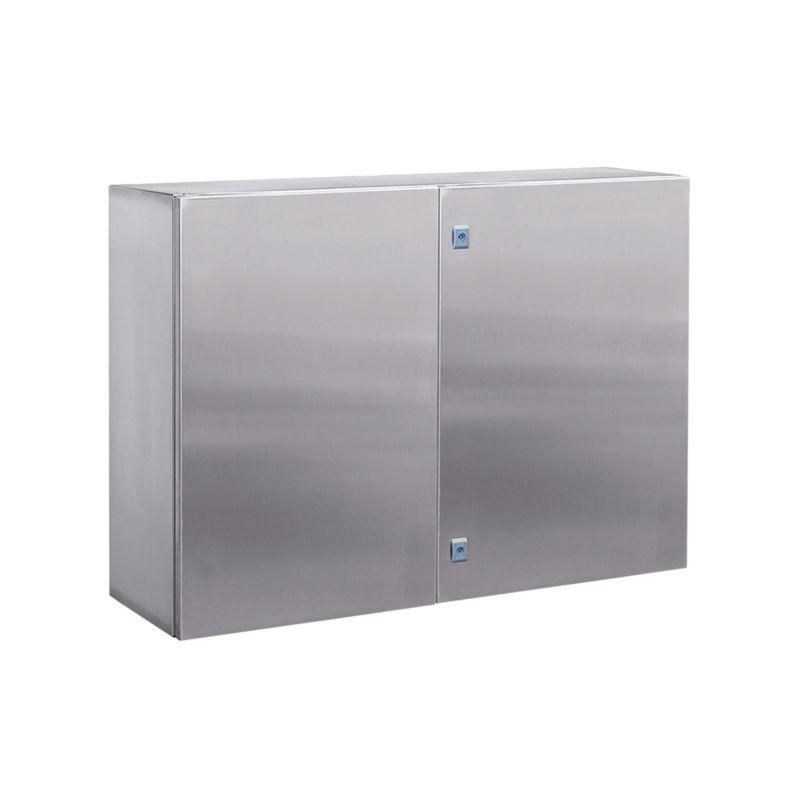

Корпус навесной STH с М/П двустворчатой дверью, нержавеющая сталь AISI304, ВхШхГ 1000x1000x300 мм, без фланца - R5STH1013-304 ДКС

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 1000x1000x300 мм, без фланца серии STH DKC - герметичный металлический ящик для защиты электрооборудования в сложных внешних условиях. Бренд DKC предлагает эту модель как надёжное решение для автоматизированных систем и распределительных щитов в агрессивных средах. Артикул r5sth1013-304 соответствует габаритам 1000×1000×300 мм.

Назначение и область применения

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 1000x1000x300 мм, без фланца серии STH DKC предназначен для установки внутри или снаружи зданий там, где есть риск воздействия влаги, соли, химикатов или пыли. Подходит для монтажа на столбах, стенах, полу или в нишах. Часто используется в портовых зонах, на промышленных объектах, в пищевой и химической отраслях, на насосных станциях и в системах управления технологическими процессами.

Технические характеристики

• Материал корпуса и дверей: нержавеющая сталь AISI 304 (1.4301), толщина 1,5 мм
• Размеры: высота 1000 мм, ширина 1000 мм, глубина 300 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Уплотнение двери: литой вспененный силикон - обеспечивает долговечную герметичность
• Монтажная плата: из оцинкованной стали, толщина 2,5 мм, с двунаправленной разметкой под крепление оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и атмосферного воздействия
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: согласно НГ - материал не поддерживает горение
• Отделка поверхности: необработанная - матовая, без покрытия, сохраняет естественную структуру стали
• Количество дверей: две - основная и задняя
• Тип дверей: застеклёные, вентилируемые - обеспечивают обзор и циркуляцию воздуха
• Крепление: навесное, настенное, напольное, на столбе - все варианты поддерживаются
• Соединение в ряд: возможно - позволяет собирать несколько корпусов рядом без потери герметичности

Совместимость и монтаж

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 1000x1000x300 мм, без фланца серии STH DKC имеет универсальные точки крепления. Для монтажа используются предварительно просверленные отверстия на раме и монтажной плате. На задней стенке предусмотрено место для крепления к столбу или стене. Монтажная плата уже оснащена разметкой - можно сразу крепить DIN-рейки, контакторы и другие элементы без дополнительной разметки. Отсутствие фланца упрощает установку в плотном пространстве. Для соединения нескольких корпусов в ряд используйте совмещённые отверстия по боковым стенкам - они позволяют формировать линейные блоки без снижения степени защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в опасных средах. Степень защиты IP55 гарантирует работу даже при прямом попадании воды. Ударопрочность IK10 делает корпус устойчивым к механическим повреждениям - например, при случайных ударах инструментом или оборудованием. Климатические классы УХЛ1 и ОМ2/ОМ3 подтверждают соответствие нормам для холодного и влажного климата. Горючесть материала соответствует категории НГ - корпус не распространяет пламя. Сейсмическая устойчивость до 9 баллов позволяет использовать корпус в регионах с активной сейсмической деятельностью.

Преимущества

• Нержавеющая сталь AISI 304 устойчива к коррозии даже в морском воздухе и химических парах
• Две двери дают доступ ко всем внутренним элементам без демонтажа всего корпуса
• Защита IP55 и IK10 сочетаются в одном решении - редкая комбинация для крупных корпусов
• Вентилируемые застеклённые двери позволяют контролировать состояние оборудования без вскрытия
• Монтажная плата с готовой разметкой экономит время при сборке
• Поддержка множества способов установки - от настенного крепления до напольной установки
• Возможность соединения в ряд - удобна для масштабирования систем

Ограничения применения

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 1000x1000x300 мм, без фланца серии STH DKC не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью. Также не рекомендовано использование в средах с высокой концентрацией кислот (например, серной или соляной) без дополнительной защиты - хотя AISI 304 хорошо противостоит соли, он чувствителен к концентрированным кислотам. Температура выше +80C может деформировать силиконовый уплотнитель - не применяйте в местах с нагревом от оборудования внутри. Отсутствие внутреннего покрытия требует осторожности при работе с острыми кромками проводов - возможны повреждения изоляции.

Примеры использования

• Щит управления насосной станцией на берегу моря
• Распределительный щит на промышленном участке с частыми мойками оборудования
• Автоматизация конвейера в пищевом производстве с регулярными санитарными обработками
• Контрольный пункт на железнодорожной станции в северном регионе
• Система управления освещением на открытой площадке с высокой запылённостью

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие вашим крепёжным элементам - диаметр отверстий рассчитан под M8–M10 болты
• При использовании на столбе убедитесь, что диаметр опоры не превышает 120 мм - иначе потребуется адаптер
• При соединении корпусов в ряд используйте только оригинальные комплекты креплений - чтобы не нарушить степень защиты
• Не закрывайте вентилируемые двери полностью - это снижает теплоотвод и может вызвать перегрев оборудования внутри
• При необходимости замены уплотнителя - используйте только силиконовые уплотнители аналогичной плотности; не применять резину или EPDM
• Артикул r5sth1013-304 - единственный вариант этой модели с такими габаритами и материалом; не путайте с другими сериями DKC
