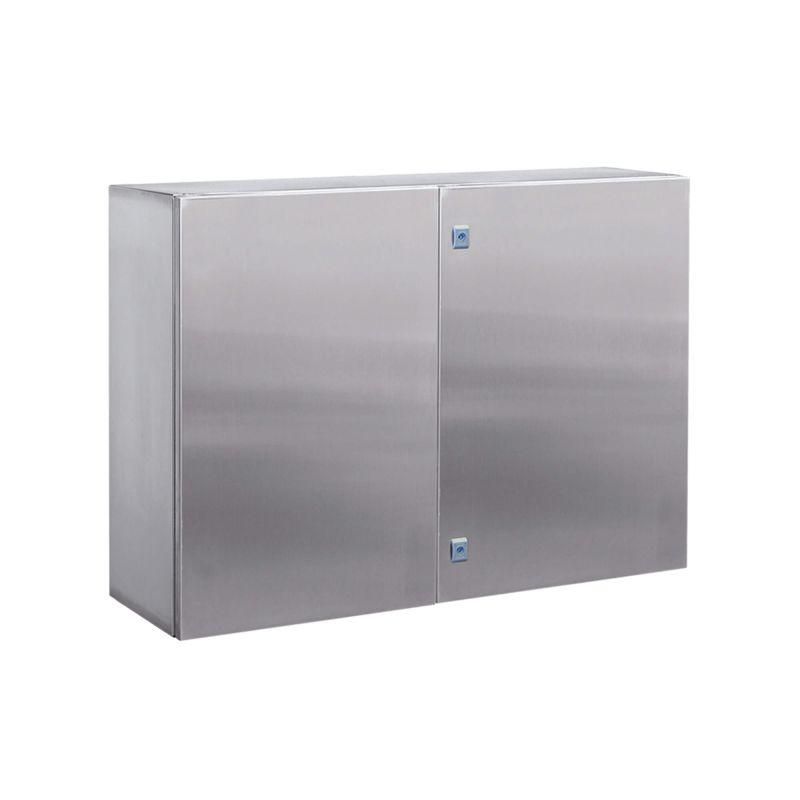

Корпус навесной STH с М/П двустворчатой дверью, нержавеющая сталь AISI304, ВхШхГ 800x1000x200 мм, фланцем - R5STH0812F-304 ДКС

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 800x1000x200 мм с фланцем DKC - надёжная герметичная оболочка для электротехнического оборудования, предназначенного для работы в агрессивных условиях. Бренд DKC предлагает эту модель как часть серии RAM block, где сочетаются прочность материала, защита от внешних воздействий и гибкость монтажа.

Назначение и область применения

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 800x1000x200 мм с фланцем DKC используется для защиты электронных и электромеханических устройств в условиях повышенной влажности, солёного тумана, химических паров и загрязнённой среды. Подходит для установки на открытом воздухе, в промышленных зонах, на морских объектах, в пищевой и химической промышленности, на насосных станциях, в системах автоматизации и распределения энергии.

Технические характеристики

• Материал корпуса, двери и фланца - нержавеющая сталь AISI 304 (1.4301), толщина 1,5 мм
• Количество дверей - две, с возможностью застекления и вентиляции
• Степень защиты - IP55 (защита от пыли и струй воды)
• Ударопрочность - IK10 (выдерживает удар энергией до 20 Дж)
• Сейсмостойкость - 9 баллов по шкале MSK-64
• Климатическое исполнение - УХЛ1, ОМ2, ОМ3 (работает при температуре от –40C до +40C, в условиях повышенной влажности и атмосферных осадков)
• Монтажная панель - из оцинкованной стали, толщина 1,8 мм
• Уплотнители - литой вспененный силикон на дверях и фланцах
• Размеры - 800×1000×200 мм (Высота × Ширина × Глубина)
• Обработка поверхности - необработанная (не покрыта лаком или порошком)
• Группа горючести - соответствует норме НГ

Совместимость и монтаж

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 800x1000x200 мм с фланцем DKC допускает несколько способов установки:

• Настенное крепление - через предварительно подготовленные отверстия в задней стенке
• Крепление на столбе - благодаря наличию фланцев и отверстий для болтов
• Напольная установка - возможно при использовании опорной рамы или основания
• Установка в стену - требует вырезания проёма и последующего заполнения зазора
• Соединение в ряд - позволяет объединить несколько корпусов в единую цепочку для экономии места

Фланцы (2 шт.) обеспечивают герметичный ввод кабелей. Для монтажа используйте болты M8–M10. Монтажная панель уже установлена внутри - её можно использовать для крепления модулей, контакторов, автоматов. Двери открываются на петлях, имеют поворотные замки (2 шт.), что обеспечивает безопасную фиксацию.

Безопасность и стандарты

Корпус навесной двухдверный из нержавеющей стали AISI304 ВхШхГ 800x1000x200 мм с фланцем DKC соответствует требованиям международных стандартов по степени защиты IP55 и ударопрочности IK10. Климатические классы УХЛ1, ОМ2, ОМ3 гарантируют работу в суровых условиях. Сейсмостойкость 9 баллов делает его подходящим для регионов с активной сейсмической деятельностью. Группа горючести НГ указывает на самозатухание материалов при возгорании. Комплект заземления включён - провода необходимо подключить самостоятельно.

Преимущества

• АISI 304 - устойчив к коррозии даже в морской среде, долговечен
• Двустворчатая дверь с застеклением - удобство контроля и обслуживания без вскрытия
• Вентилируемые двери - снижают риск перегрева внутреннего оборудования
• Сплошные фланцы - исключают попадание влаги и пыли при вводе кабелей
• Жесткая монтажная панель - уменьшает вибрацию и деформацию приборов
• Поддержка множества вариантов монтажа - адаптируется к любому типу площадки

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для установки в зонах с прямым воздействием открытого пламени или сварочных работ
• Необработанная поверхность - не имеет антикоррозийного покрытия, поэтому при механических повреждениях (царапины, вмятины) требуется самостоятельная обработка
• Отсутствие встроенных терморегуляторов - при высоких температурах окружающей среды необходима принудительная вентиляция
• Комплект заземления без проводов - потребуется закупить и проложить заземляющие жилы отдельно

Примеры использования

• Электрощиты управления насосными станциями в прибрежных районах
• Распределительные щиты на нефтегазовых платформах
• Автоматизация технологических линий в пищевых производствах с частой мойкой
• Щиты связи и сигнализации на железнодорожных путях в солёных регионах
• Контрольные пункты на промзонах с химическими выбросами

Практические советы

• Перед монтажом проверьте посадочные отверстия под фланцы - они должны совпадать с диаметрами вводных кабелей
• Используйте кабельные вводы с уплотнительными кольцами - это усиливает герметичность
• При установке на столб или стену соблюдайте угол наклона не более 15° - чтобы влага не скапливалась на крышке
• Проверяйте состояние уплотнителей каждые 6–12 месяцев - силикон со временем теряет эластичность
• При необходимости окраски корпуса - используйте только краски, совместимые с нержавеющей сталью; не применяйте масляные составы
• Для доступа к оборудованию открывайте обе двери одновременно - так сохраняется равномерное давление на уплотнения
