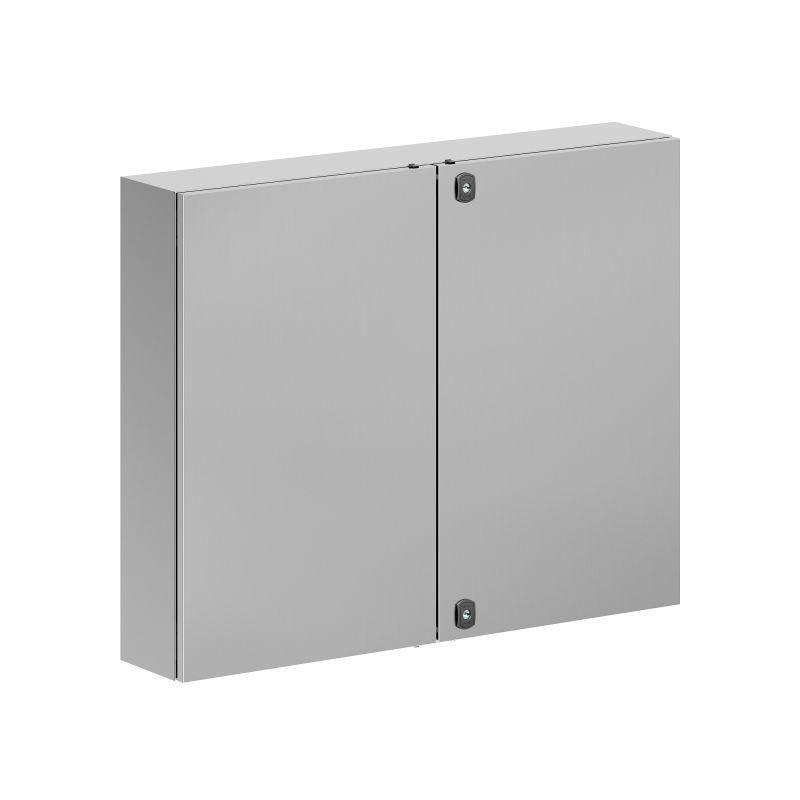

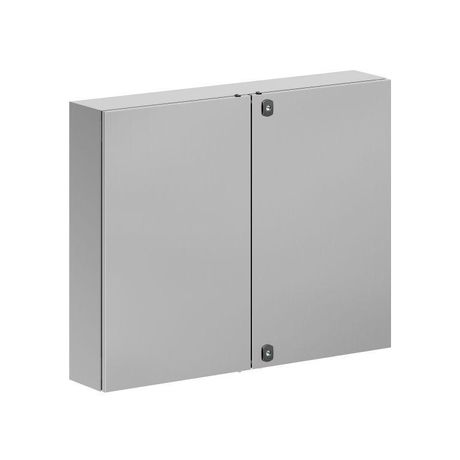

Корпус навесной STH с М/П двустворчатой дверью, нержавеющая сталь AISI316, ВхШхГ 800x1000x200 мм, фланцем - R5STH0812F-316 ДКС

Корпус навесной с монтажной панелью двухдверный из нержавеющей стали AISI316 ВхШхГ 800x1000x200 мм, с фланцем DKC - надёжная герметичная конструкция для защиты оборудования в сложных условиях: на открытом воздухе, вблизи морского побережья или в химических цехах. Бренд DKC предлагает эту модель как часть серии RAM block, где сочетаются прочность материала, удобство монтажа и соответствие жестким требованиям безопасности.

Назначение и область применения

Этот корпус предназначен для установки внутри или снаружи помещений там, где требуется защита от влаги, пыли, коррозии и механических воздействий. Подходит для размещения устройств автоматизации, силовой аппаратуры, контакторов, реле, преобразователей частоты и других элементов управления. Особенно эффективен в районах с повышенной влажностью, морским туманом, химическими выбросами и агрессивными атмосферными условиями.

Технические характеристики

• Размеры: 800×1000×200 мм (высота × ширина × глубина)
• Материал корпуса: нержавеющая сталь AISI 316 (1.4401), толщина 1,5 мм
• Монтажная панель: оцинкованная сталь, толщина 1,8 мм
• Степень защиты: IP55 - защита от пыли и струй воды со всех сторон
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Застекленная дверь: да - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Фланец: литой, сплошной, два штуки - для ввода кабелей с герметизацией
• Уплотнители: вспененный силикон - долговечный, эластичный, устойчив к температурным перепадам
• Климатические категории: УХЛ1, ОМ2, ОМ3 - холодный, влажный и тропический климат
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Группа горючести: соответствует нормам НГ
• Цвет/поверхность: натуральная поверхность нержавеющей стали, без покрытия

Совместимость и монтаж

Корпус навесной с монтажной панелью двухдверный из нержавеющей стали AISI316 ВхШхГ 800x1000x200 мм, с фланцем DKC можно устанавливать несколькими способами: на стену, на столб, на полу или встраивать в стену. Для этого предусмотрены подготовленные места для крепежа. Возможна сборка нескольких корпусов в один ряд - идеально для масштабирования объектов. Обе двери открываются на петлях, имеют поворотные замки (по одному на каждую). Каждый фланец имеет внутреннюю канавку для плотного прохождения кабелей и последующего заполнения герметиком.

Безопасность и стандарты

Изделие соответствует международным требованиям к защите от внешних факторов: IP55 гарантирует безопасную работу даже при прямых струях воды; IK10 исключает риск повреждения при случайном ударе; класс УХЛ1 допускает применение при температурах от −40C до +40C. Сертифицирована сейсмостойкость уровня 9 баллов - что важно для регионов с активной сейсмической деятельностью. Все материалы не поддерживают горение в соответствии с нормами НГ.

Преимущества

• АISI 316 - одна из самых коррозионностойких сталей, особенно ценится в морских и химических средах
• Двустворчатая дверь увеличивает доступ к оборудованию - легче обслуживать крупные устройства
• Защитное остекление снижает необходимость постоянного открывания корпуса - продлевает срок службы уплотнителей
• Сплошные фланцы обеспечивают более надёжную герметизацию по сравнению с наборными аналогами
• Монтажная панель выполнена из оцинкованной стали - совместима с большинством типов креплений DIN-рейки и болтов
• Подходит для длительной работы без необходимости замены деталей благодаря качественным материалам

Ограничения применения

Корпус не предназначен для установки в помещениях с взрывоопасной средой - он не является взрывозащищённым. Также не рекомендовано использовать его в условиях постоянного погружения в жидкости - степень защиты IP55 предполагает лишь защиту от струй, но не от подтопления. Температурный режим ограничен указанными климатическими категориями - экстремальные значения ниже −40C или выше +60C требуют дополнительных мер. Отсутствует встроенная система принудительного охлаждения - при большой теплонагрузке необходимо предусматривать внешние решения.

Примеры использования

• Автоматизация насосных станций на берегу моря
• Щиты управления на нефтепромыслах и химзаводах
• Распределительные пункты на железнодорожных путях в регионах с зимними осадками
• Оборудование для контроля качества воды в водоочистных сооружениях
• Настильные щиты на площадках с высокой концентрацией паров кислот и солей

Практические советы

• Перед монтажом проверьте посадочные отверстия под фланцы - они должны точно совпадать с диаметрами вводимых кабелей
• При использовании в местах с большим количеством песка или пыли - периодически очищайте уплотнители и направляющие дверей
• Для усиления герметичности после ввода кабелей используйте термоусадочные трубки или специальный герметик - хотя фланцы уже готовы к работе
• При установке на столб - обязательно закрепите корпус антивандальным креплением, так как вес составляет около 35–40 кг
• Помните: корпус не окрашен - при необходимости цветового отличия применяйте только подходящие антикоррозийные составы, не нарушающие целостность AISI 316
• При заказе нескольких единиц - учтите возможность соединения в ряд через технологические отверстия на боках
