Корпус ПКУ15-21-141-54 с сальником (ЭТ) | ET054730 Электротехник

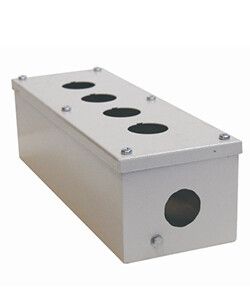

Корпус ПКУ15-21-141-54 с сальником от бренда Электротехник - это накладной металлический корпус с четырьмя посадочными местами под электроаппаратуру, предназначенный для защиты коммутационных устройств в условиях повышенной запыленности и влаги. Артикул et054730 соответствует серийному исполнению с сальником PG и порошковым покрытием.

Назначение и область применения

Корпус ПКУ15-21-141-54 с сальником используется для монтажа и защиты электрических компонентов внутри помещений или в защищённых зонах на улице. Подходит для установки выключателей ВК, КЕ, переключателей ПЕ и светосигнальной арматуры СКЛ. Применяется в системах управления станков, конвейеров, автоматических линий и распределительных щитах малой мощности.

Технические характеристики

• Тип корпуса: накладной
• Материал: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли (не полностью герметичный, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Количество мест установки: 4
• Посадочный диаметр под аппарат: Ø30 мм
• Тип сальника: PG (для ввода кабеля с внешним диаметром до 12–18 мм, зависит от модели PG)

Совместимость и монтаж

Корпус ПКУ15-21-141-54 с сальником совместим с аппаратурой, имеющей круглое крепление Ø30 мм. Для монтажа требуется предварительно просверлить отверстие в стене или панели, затем закрепить корпус саморезами через фланец. Сальник PG установлен в нижнем отверстии - он позволяет ввести кабель и обеспечивает герметизацию ввода. Установка аппаратов выполняется сверху через четыре отверстия под крепление. Перед сборкой проверьте соответствие диаметра кабеля и выбранного сальника PG - не все типы PG подходят для толстых жил.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р МЭК 60947-5-1 по степени защиты IP54. Корпус не предназначен для взрывоопасных сред. Наличие порошкового покрытия снижает риск коррозии, но не заменяет антикоррозийную обработку в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита от пыли и брызг - подходит для цехов и открытых площадок
• Готовый сальник PG исключает необходимость самостоятельной установки ввода
• Четыре одинаковых посадочных места позволяют гибко располагать устройства
• Порошковое покрытие устойчиво к истиранию и химическим воздействиям

Ограничения применения

• Не применяется во взрывоопасных зонах (не имеет взрывозащиты)
• IP54 не гарантирует защиту от постоянного контакта с водой - не подходит для уличного монтажа под дождём без дополнительного козырька
• Размер отверстий под аппараты ограничен - не поддерживает крупногабаритные устройства (например, автоматы с шириной более 30 мм)
• Сальник PG рассчитан на определённый диаметр кабеля; использование слишком толстого или тонкого провода нарушает герметичность

Примеры использования

• Щит управления конвейером на пищевом производстве - встроены кнопки старта/останова и сигнальные лампы
• Пульт дистанционного управления насосной станцией - установлены переключатель режимов и аварийная кнопка
• Распределительный пункт на складе - четыре устройства управления освещением и вентиляцией

Практические советы

• Перед монтажом проверьте, что кабель, который будет проходить через сальник, имеет внешний диаметр, соответствующий заявленным параметрам PG (обычно 12–18 мм)
• При использовании нескольких кабелей - используйте сальники с несколькими каналами или дополняйте корпус дополнительными вводами
• Не затягивайте болты корпуса чрезмерно - это может деформировать крышку и нарушить герметичность
• Для длительной эксплуатации в сырых помещениях рекомендуется периодически проверять состояние сальника и при необходимости менять его
• Артикул et054730 - это конкретная модификация с сальником. Без него корпус отличается другим артикулом - не путайте варианты
