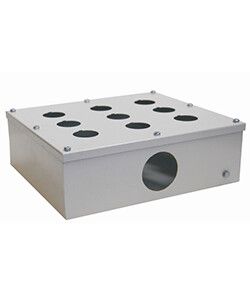

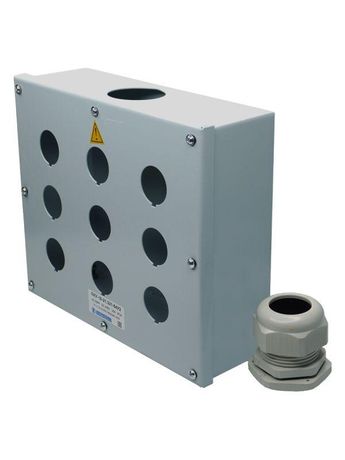

Корпус ПКУ15-21-331-IP54 с сальником (ЭТ) - это прочный металлический ящик с защитой IP54, предназначенный для размещения коммутационных устройств на объектах с повышенными требованиями к защите от пыли и брызг воды. Бренд Электротехник предлагает эту модель как надежное решение для монтажа в условиях производства, где важна долговечность и доступ к оборудованию. Артикул et054733 соответствует серийному исполнению с сальником PG.

Назначение и область применения

Корпус ПКУ15-21-331-IP54 с сальником (ЭТ) используется для установки внутри электрооборудования: выключателей, переключателей, кнопок, сигнальных ламп и других элементов управления. Подходит для монтажа на стену или поверхность вне распределительных щитов. Применяется на станках, конвейерах, насосных станциях, в цехах с высокой запыленностью или влажностью - там, где требуется защита от внешних воздействий, но не нужна герметичная уплотненная камера.

Технические характеристики

• Тип изделия: накладной корпус
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Цвет: серый
• Количество установочных мест: 9 шт. - для монтажа аппаратов с диаметром посадочного отверстия 30 мм
• Сальник: тип PG - позволяет провести кабель через одно отверстие в основании корпуса, обеспечивая фиксацию и частичную герметизацию
• Размер посадочного отверстия под аппарат: Ø30 мм - совместим с выключателями ВК, КЕ; переключателями ПЕ; светосигнальной арматурой СКЛ

Совместимость и монтаж

Корпус ПКУ15-21-331-IP54 с сальником (ЭТ) рассчитан на установку стандартных аппаратов с круглым креплением Ø30 мм. Для монтажа:

• Аппараты вставляются в подготовленные отверстия в крышке и фиксируются гайками снаружи
• Кабель проходит через сальник PG, расположенный в нижней части основания - перед затяжкой сальника проверьте соответствие диаметра кабеля (обычно 8–12 мм)
• Крышка крепится к основанию болтами - рекомендуется использовать плоскую прокладку для лучшей герметизации
• Изделие монтируется на вертикальную или горизонтальную поверхность с помощью крепежных отверстий по периметру

Безопасность и стандарты

Корпус ПКУ15-21-331-IP54 с сальником (ЭТ) соответствует требованиям к степени защиты IP54, что делает его безопасным для использования в помещениях с нормальной влажностью и наличием пыли. Материал - сталь с порошковым напылением - не содержит токсичных компонентов и не выделяет вещества при нагреве. Напряжение и ток не регламентируются самим корпусом - они определяются установленными в нем аппаратурой.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 снижает риск отказа оборудования из-за пыли и влаги
• Готовые отверстия под стандартные аппараты (Ø30 мм) ускоряют сборку
• Сальник PG встроен в конструкцию - не требует дополнительного приобретения
• Порошковое покрытие предотвращает ржавчину и легко моется

Ограничения применения

• Не предназначен для постоянного контакта с водой - не подходит для улицы, душевых, мойок
• Не имеет внутреннего заземления - необходимо организовать заземление отдельно через клемму или контакт с конструкцией
• Не допускается использование с аппаратами большего диаметра - отверстия жестко заданы под Ø30 мм
• Сальник PG не обеспечивает полную герметичность - не подходит для взрывоопасных сред или помещений с химически активной средой

Примеры использования

• Управление двигателем на конвейере - в корпусе установлены кнопки старта/останова и индикационная лампа
• Пульт управления насосной станцией - встроены переключатель режимов и аварийный выключатель
• Щиток на участке сварки - размещены кнопочные посты и сигнальные огни
• Обслуживание автоматической линии - корпус закреплен рядом с операторской панелью для быстрого доступа

Практические советы

• Перед монтажом проверьте, чтобы кабель имел подходящий диаметр для сальника PG - слишком толстый кабель не войдет, слишком тонкий будет люфтить
• Затягивайте сальник равномерно - переусердствовать нельзя, иначе он деформируется и потеряет герметичность
• Если нужно больше отверстий - используйте дополнительные сальники, но не более одного на корпус
• При замене аппарата - открутите гайку снаружи, не трогая провода внутри, чтобы не нарушить соединения
• Для длительной эксплуатации в агрессивной среде периодически осматривайте покрытие корпуса - при появлении царапин обработайте антикоррозийным составом
