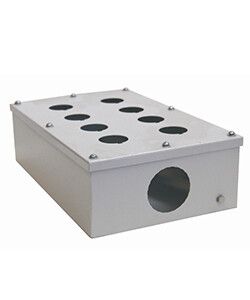

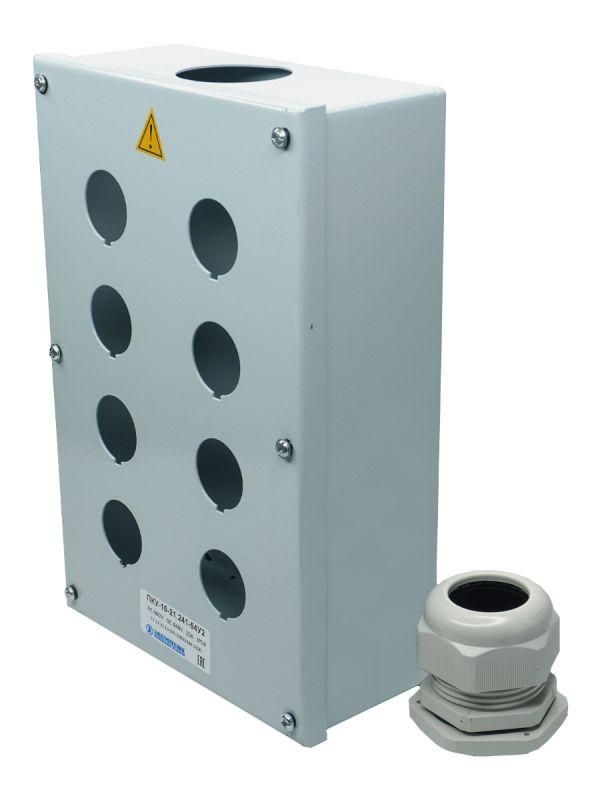

Корпус ПКУ15-21-241-54 с сальником (ЭТ) | ET054732 Электротехник

Корпус ПКУ15-21-241-54 с сальником от бренда Электротехник - это накладной металлический корпус с защитой IP54, предназначенный для монтажа коммутационных устройств в условиях повышенной запыленности и влажности. Артикул et054732 подходит для сборки распределительных щитов на производстве, в цехах и на объектах с жесткими условиями эксплуатации.

Назначение и область применения

Корпус ПКУ15-21-241-54 с сальником используется для размещения электроаппаратуры: выключателей (ВК, КЕ), переключателей (ПЕ) и светосигнальной арматуры (СКЛ). Подходит для установки в помещениях с высокой запыленностью, на улице под навесом, в зонах с возможным попаданием брызг воды. Часто применяется в системах управления станками, конвейерами, насосными установками и другим промышленным оборудованием.

Технические характеристики

• Тип корпуса: накладной
• Материал: сталь с порошковым покрытием
• Степень защиты: IP54 - защищён от пыли (не полностью герметичный, но пыль не проникает в достаточном количестве, чтобы повредить оборудование) и от брызг воды со всех сторон
• Количество мест для установки: 8
• Размер посадочного отверстия под аппарат: Ø30 мм
• Цвет: серый
• Наличие сальника: да, тип PG - для ввода кабеля с защитой от провисания и механических нагрузок

Совместимость и монтаж

Корпус ПКУ15-21-241-54 с сальником совместим с аппаратурой, имеющей диаметр крепления до 30 мм. Установка выполняется на стену или раму с помощью крепёжных отверстий в основании. Сальник типа PG позволяет ввести кабель диаметром 5–9 мм (стандартная группа PG7). Перед монтажом проверьте соответствие внешнего диаметра кабеля и внутреннего диаметра сальника. Открытые отверстия под аппараты закрываются крышкой; перед фиксацией крышки убедитесь, что все устройства установлены правильно и не задевают друг друга.

Безопасность и стандарты

Корпус соответствует требованиям к степени защиты IP54, что обеспечивает безопасную работу в средах с риском попадания пыли и влаги. Материал - сталь с порошковым напылением - устойчив к коррозии и механическим воздействиям. Несмотря на прочность, корпус не предназначен для взрывоопасных зон (не имеет маркировки Ex).

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 снижает риск отказа оборудования из-за пыли и влаги
• Сальник типа PG предотвращает провисание кабеля и обеспечивает надёжный ввод
• 8 мест установки позволяют компактно разместить несколько элементов управления
• Порошковое покрытие улучшает долговечность и эстетику

Ограничения применения

• Не подходит для установки во взрывоопасных зонах (нет взрывозащиты)
• Не рассчитан на постоянное погружение в воду или сильный напор струи
• Использование вне температурного диапазона, указанного производителем, может повредить покрытие
• Подходит только для аппаратов с посадочным диаметром ≤30 мм - крупногабаритные устройства не поместятся

Примеры использования

• Щит управления конвейерной лентой на пищевом производстве
• Распределительный корпус на участке с гидравлическими насосами
• Пульт дистанционного управления станком с ЧПУ
• Корпус сигнализации на складе с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что толщина стены, на которую крепится корпус ПКУ15-21-241-54 с сальником, не превышает допустимую для крепёжных болтов
• При использовании нескольких кабелей через один сальник - убедитесь, что суммарный диаметр не превышает максимальный для PG7 (обычно 9 мм)
• Закручивайте крышку равномерно, чтобы не деформировать уплотнитель
• Для длительной работы в агрессивной среде рекомендуется периодически осматривать состояние покрытия и при необходимости обрабатывать края антикоррозийным составом
• Артикул et054732 - единственный вариант этого корпуса в линейке Электротехник с сальником PG; другие модели этой серии могут иметь другой тип ввода
