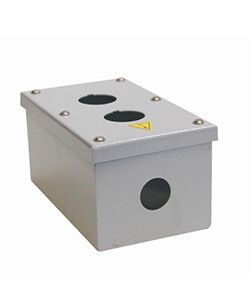

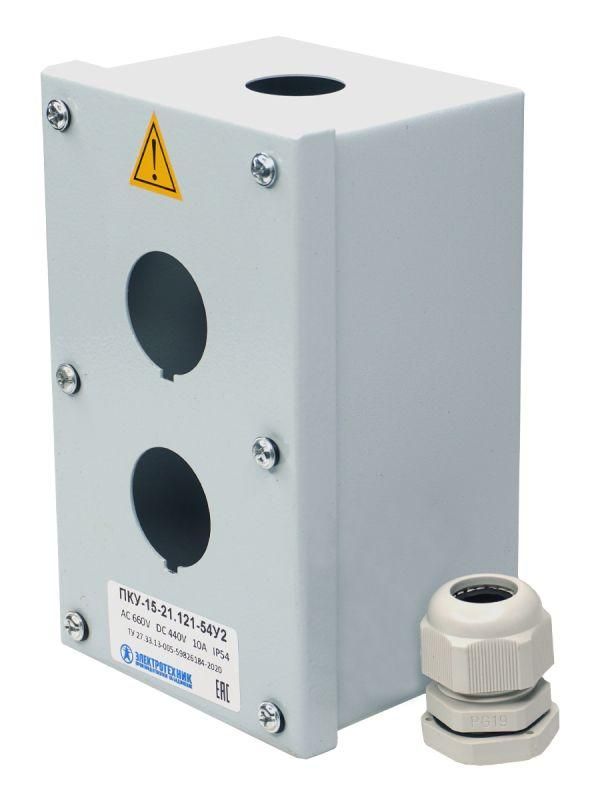

Корпус поста кнопочного ПКУ15-21-121-54 IP54, 2 места Электротехник ET054728

Корпус ПКУ15-21-121-54 с сальником от бренда Электротехник - это прочный накладной корпус из стали с IP54, предназначенный для защиты коммутационных устройств на промышленном оборудовании. Артикул et054728 обеспечивает надёжную герметизацию проводов через сальник PG и позволяет устанавливать аппараты диаметром 30 мм.

Назначение и область применения

Корпус ПКУ15-21-121-54 с сальником используется для монтажа кнопок, переключателей и сигнальных ламп в условиях повышенной запылённости и влаги. Подходит для установки на стену или раму оборудования. Применяется на станках, конвейерах, пультах управления, в цехах с агрессивными средами, где требуется защита от пыли и брызг воды.

Технические характеристики

• Тип изделия: накладной корпус
• Материал корпуса: сталь с порошковым покрытием
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Диаметр отверстия под сальник: 30 мм
• Количество установочных мест: 2 - позволяют закрепить два аппарата диаметром до 30 мм (например, кнопочные посты или световые индикаторы)
• Цвет: серый
• Тип сальника: PG (совместим с кабелями диаметром 5–9 мм)

Совместимость и монтаж

Корпус ПКУ15-21-121-54 с сальником совместим с аппаратами типов: ВК, КЕ, ПЕ, СКЛ - то есть с кнопками, переключателями и светосигнальной арматурой, имеющими посадочный диаметр 30 мм. Для монтажа:

• На задней стенке корпуса предусмотрены отверстия под крепление саморезами (крепёж не в комплекте)
• Сальник PG уже установлен - достаточно продеть кабель и затянуть гайку
• Крышка фиксируется двумя болтами - доступ к внутреннему пространству осуществляется после её снятия
• Не рекомендуется использовать для монтажа аппаратов с диаметром более 30 мм - возможна деформация корпуса

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60529 для степени защиты IP54. Корпус выполнен из стали с антикоррозийным порошковым покрытием - повышает долговечность в агрессивных средах. Напряжение и ток не регламентируются - корпус является только механической защитой, не является электрооборудованием.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Готовая установка сальника PG - экономит время при сборке
• Два одинаковых отверстия под аппараты - удобно для параллельного монтажа двух элементов управления
• Порошковое покрытие защищает от ржавчины даже при частых мойках

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для взрывоопасных зон - отсутствует защита Ex
• Работает только при температуре окружающей среды от -25C до +55C - не рассчитан на экстремальные условия
• Не допускается использование с аппаратами диаметром больше 30 мм - риск растрескивания материала

Примеры использования

• Пульт управления станком с кнопкой старта/останова и индикатором режима
• Корпус на конвейере с переключателем скорости и сигналом аварии
• Зона обслуживания насосной установки с кнопкой аварийной остановки и лампой «работа»

Практические советы

• Перед монтажом проверьте диаметр вашего аппарата - он должен точно соответствовать 30 мм
• При использовании многожильного кабеля используйте термоусадку перед вводом в сальник - предотвращает расплетение жил
• Не затягивайте сальник слишком сильно - это может повредить изоляцию кабеля
• Для внешнего монтажа на вертикальной поверхности лучше использовать шайбы под головки болтов - снижают нагрузку на корпус
• Артикул et054728 - единственный вариант этого корпуса в линейке Электротехник; аналоги других брендов имеют другие размеры и расположение креплений
