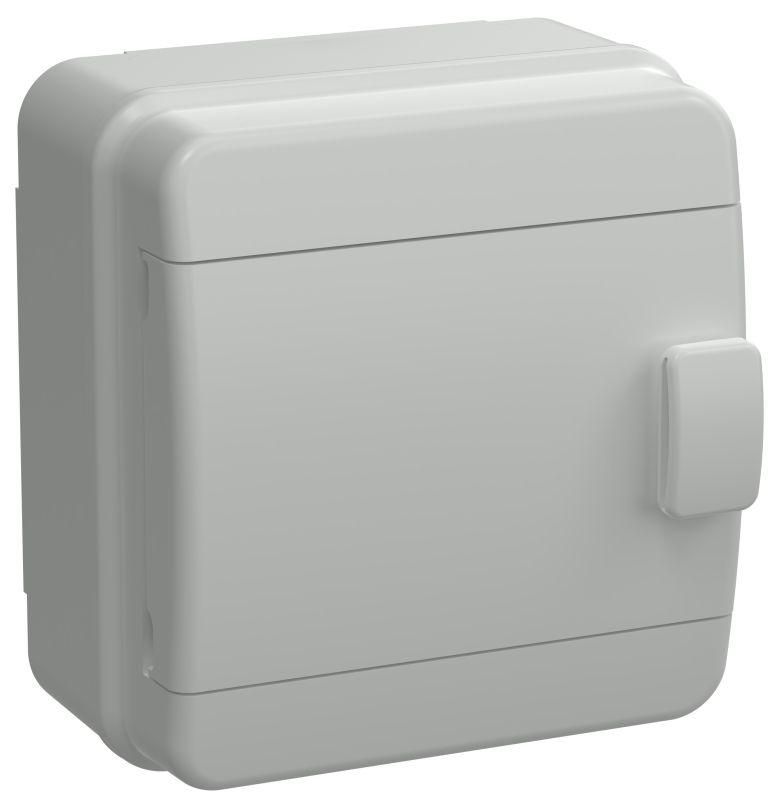

Корпус пластиковый навесной на 6 модулей КМПн-6 IP65 серый непрозрачная дверь TEKFOR | TF5-KP73-N-06-65-K03-K03 IEK

Корпус пластиковый навесной КМПн-6 IP65 серая непрозрачная дверь - это надёжный распределительный щит серии TEKFOR от IEK, предназначенный для монтажа автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости и влажности. Артикул tf5-kp73-n-06-65-k03-k03 обеспечивает совместимость со стандартными компонентами DIN.

Назначение и область применения

Корпус КМПн-6 IP65 используется для сборки распределительных щитов внутри помещений и на улице. Подходит для мест с высокой влажностью, пылью или риском попадания воды - например, в гаражах, подвалах, автомойках, на складах, в цехах и на открытых площадках. Благодаря защищённому исполнению, он защищает внутреннее оборудование от внешних воздействий, сохраняя работоспособность даже в сложных условиях.

Технические характеристики

• Степень защиты: IP65 - полностью герметичен от пыли, защищён от струй воды под давлением;
• Количество модулей DIN: 6 - позволяет установить до шести стандартных устройств шириной 17,5 мм каждый;
• Материал корпуса: ABS-пластик - ударопрочный, устойчив к химическим веществам и перепадам температур;
• Тип крышки: закрытого типа с дверью - предотвращает случайный доступ к токоведущим частям;
• Наличие замка: да - обеспечивает защиту от несанкционированного вскрытия;
• Цвет: серый - непрозрачная дверь, что исключает визуальный контроль внутренней проводки без открывания;
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или саморезов;
• Наличие DIN-рейки: да - встроена, готова к установке модульных аппаратов без доп. элементов;
• Количество рядов: один - односторонняя компоновка, оптимальна для малогабаритных решений.

Совместимость и монтаж

Корпус КМПн-6 IP65 совместим со всеми стандартными модулями DIN 35 мм. Для монтажа достаточно зафиксировать щит на вертикальной поверхности с помощью четырёх точек крепления, указанных на задней стенке. DIN-рейка уже установленная - просто фиксируйте устройства на ней. Открывающаяся дверь имеет петли с ограничителями, позволяющие открывать её на 90°. Уплотнители на двери обеспечивают герметичность при закрывании - проверьте плотность при первом монтаже.

Безопасность и стандарты

Корпус соответствует требованиям IP65 по ГОСТ 14254 и предназначен для работы в соответствии с правилами электроустановок (ПУЭ). Материал ABS не поддерживает горение и не выделяет токсичных паров при нормальных условиях. Наличие замка соответствует требованиям безопасности для объектов с ограниченным доступом. Не используйте корпус в средах с постоянным погружением в воду или при наличии агрессивных химикатов (например, кислот, растворителей).

Преимущества

• Готовая к использованию конструкция - всё необходимое включено: рейка, дверь, замок, уплотнители;
• Высокая степень защиты IP65 снижает риск отказа оборудования из-за пыли и брызг;
• ABS-пластик устойчив к механическим повреждениям и долговечен при колебаниях температуры от –25C до +40C;
• Серый цвет маскирует следы загрязнений, подходит для промышленных зон;
• Запираемая дверь повышает уровень безопасности на объектах с общественным доступом.

Ограничения применения

• Не предназначен для установки в местах с постоянным контактом с водой - например, в канализационных камерах или под открытым небом без козырька;
• Нельзя использовать в средах с температурой ниже –25C или выше +40C - материал теряет эластичность;
• Непрозрачная дверь затрудняет визуальную диагностику - требуется регулярное открытие для осмотра;
• Рассчитан только на 6 модулей - не подходит для крупных щитов с более чем 8–10 устройствами;
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).

Примеры использования

• Распределительный щит управления насосом в гараже;
• Автоматика освещения на складском комплексе;
• Щит питания конвейера в пищевом цехе;
• Контроллер автономного водоснабжения в подвале;
• Аварийное отключение света на автомойке.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через кабельные вводы - они расположены на нижней и боковой сторонах корпуса;
• При установке в сыром месте используйте дополнительные силиконовые уплотнители на входах кабелей;
• Не перегружайте щит - максимальная нагрузка по модулям - 6 единиц; если нужно больше - выбирайте модель с 9 или 12 модулями;
• При обслуживании всегда отключайте питание и используйте замок - даже если дверь кажется «безопасной»;
• При заказе учтите, что артикул tf5-kp73-n-06-65-k03-k03 относится именно к этой модели - другие варианты серии TEKFOR имеют отличную дверь или количество модулей.
