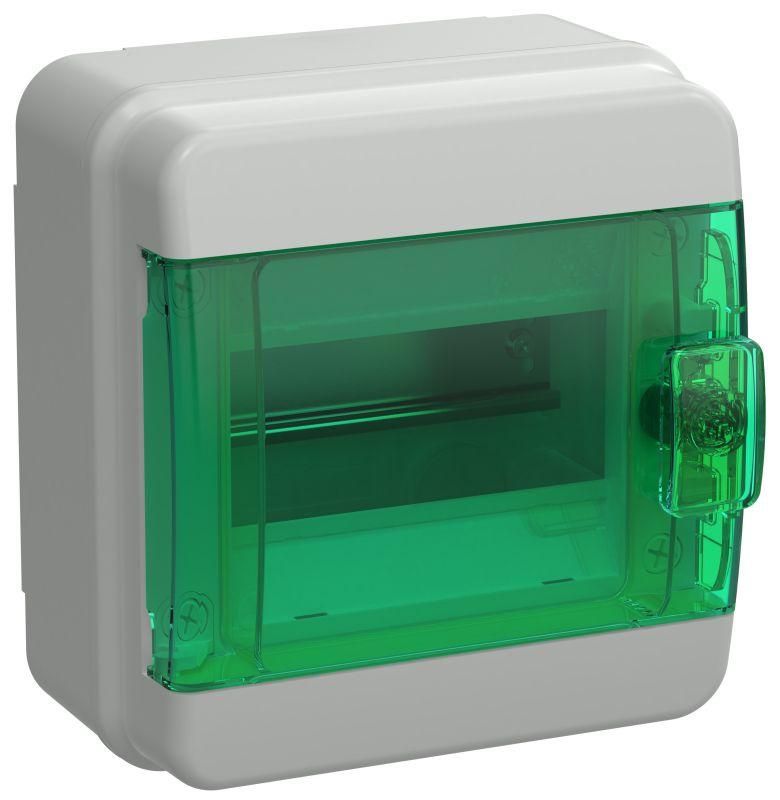

Корпус пластиковый навесной на 6 модулей КМПн-6 IP65 зеленый прозрачная дверь TEKFOR | TF5-KP72-N-06-65-K03-K06 IEK

Корпус пластиковый навесной КМПн-6 IP65 зеленая прозрачная дверь от IEK (ИЭК), артикул tf5-kp72-n-06-65-k03-k06, предназначен для компактной сборки распределительных щитов в условиях повышенной запылённости и влажности. Корпус выполнен из прочного пластика, оснащён прозрачной дверцей и DIN-рейкой, что упрощает контроль и обслуживание установленного оборудования.

Назначение и область применения

Корпус КМПн-6 IP65 используется для монтажа автоматических выключателей, УЗО, реле, контакторов и других модульных устройств в распределительных щитах. Подходит для установки внутри помещений с высокой влажностью или пылью - гаражах, подвалах, автомойках, складах, цехах. Также допускается использование на открытом воздухе благодаря защите IP65. Прозрачная дверца позволяет визуально контролировать состояние аппаратов без вскрытия корпуса.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество модулей DIN: 6 - вместимость для шести стандартных модульных устройств шириной 17,5 мм каждый
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, устойчивые к химическим воздействиям и перепадам температур
• Способ монтажа: навесной - крепление на стену с помощью кронштейнов или саморезов
• Наличие DIN-рейки: да - встроенная металлическая рейка стандарта EN 60715
• Тип крышки: закрытого типа - герметичная конструкция с уплотнителем
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа
• Цвет корпуса: серый; цвет дверцы: зелёный прозрачный
• Количество рядов: один - одноуровневая компоновка

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, соответствующими DIN 43880. Монтаж выполняется на вертикальную поверхность с использованием четырёх крепёжных отверстий в задней стенке. Перед установкой проверьте, чтобы глубина корпуса (не указана в данных, но типовая для таких решений - около 90–110 мм) позволяла свободно располагать провода и устройства. Для удобства подвода кабелей предусмотрены входные отверстия с заглушками - их можно легко удалить при необходимости. После монтажа обязательно плотно закройте дверцу и зафиксируйте замок - это сохраняет степень защиты IP65.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями безопасности для электроустановок. Соответствует международному стандарту IEC 62208 для распределительных щитов. Наличие замка обеспечивает соответствие нормам по защите от несанкционированного доступа. Материалы корпуса не поддерживают горение и имеют класс самозатухания V-0 по UL 94.

Преимущества

• Прозрачная дверца позволяет наблюдать за состоянием аппаратов без открывания - снижает риск случайного прикосновения к токоведущим частям
• Уплотнители и герметичная конструкция гарантируют долговременную защиту IP65 даже после многократного открывания
• Встроенный DIN-рейка исключает необходимость самостоятельной установки - экономит время при монтаже
• ABS+поликарбонат - материал не ржавеет, не коррозирует, не требует окраски или специального ухода
• Замок повышает безопасность объекта - особенно актуально в общественных или производственных местах

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP65 не обеспечивает погружение
• Работает в температурном диапазоне, указанном производителем (не предоставлено, но обычно –25C…+40C); при более низких температурах пластик становится хрупким
• Максимальная нагрузка - 6 модулей; установка большего числа устройств невозможна без изменения конструкции
• Не рекомендован для открытых площадок с постоянным прямым солнечным облучением - длительное UV-воздействие может вызвать потускнение пластика

Примеры использования

• Распределительный щит управления насосом в подвале жилого дома
• Автоматический щит питания светильников на автостоянке
• Шкаф управления конвейером на пищевом производстве
• Щит учёта электроэнергии на складском комплексе
• Временная электропанель на строительной площадке

Практические советы

• Перед монтажом убедитесь, что все провода подготовлены - не используйте слишком толстые кабели, которые не войдут через отверстия
• При подключении кабелей оставляйте запас длины - это упростит будущую диагностику и замену устройств
• Проверяйте плотность прилегания дверцы перед первым включением - слабое уплотнение снижает защиту IP65
• Для внешних установок лучше выбирать места с минимальным попаданием прямых струй воды - например, под навесом
• Артикул tf5-kp72-n-06-65-k03-k06 - единственный вариант этого корпуса в серии TEKFOR с зелёной дверцей; другие цвета дверец отличаются по артикулу
