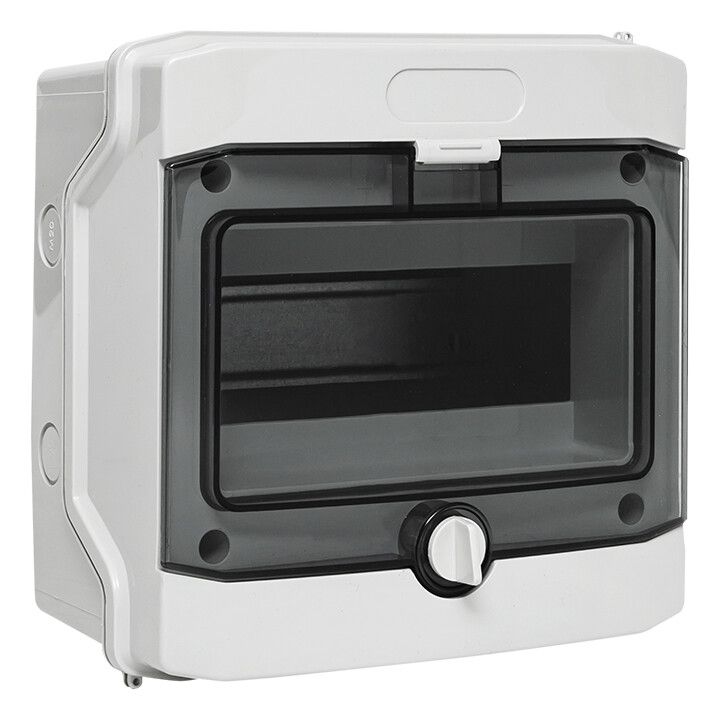

Щит навесной Unix65 08 модулей (210х202х120) IP65 EKF PROxima - ux65-8-n

Щит навесной Unix65 8 модулей от EKF — компактный и защищённый корпус для монтажа автоматических выключателей, УЗО и других устройств в условиях повышенной влажности и пыли. Артикул ux65-8-n подходит для установки в гаражах, производственных зонах и на улице.

Назначение и область применения

Щит навесной Unix65 8 модулей предназначен для сборки распределительных щитов внутри помещений и на открытом воздухе. Он обеспечивает безопасную фиксацию модульных аппаратов — автоматов, УЗО, реле напряжения, счетчиков и других устройств шириной 18 мм. Подходит для систем освещения, силового оборудования, насосов, вентиляции и автономных систем управления. Применяется в гаражах, подвалах, автомойках, складах, на производстве и в outdoor-объектах благодаря защите IP65.

Технические характеристики

• Количество модулей: 8 (один ряд)
• Монтажная глубина: 55,5 мм — позволяет разместить устройства с глубокими клеммами без перегрева
• Степень защиты: IP65 — полностью герметичен против пыли и защищён от струй воды из любого направления
• Материал корпуса: ASA-пластик — устойчив к УФ-излучению, не желтеет на солнце, сохраняет прочность при температуре от –40°C до +60°C
• Тип крышки: закрытого типа с прозрачной дверью — позволяет контролировать состояние контактов без вскрытия
• Вид запора: цилиндровый — совместим с ключами стандартного формата, предотвращает несанкционированный доступ
• Цвет: серый — соответствует промышленному дизайну, маскирует следы эксплуатации
• Наличие DIN-рейки: да — стандартная рейка 35 мм для быстрого крепления модулей
• Гарантия: 60 месяцев — подтверждает долговечность материалов и сборки

Совместимость и монтаж

Щит навесной Unix65 8 модулей монтируется открытым способом на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для установки используются саморезы или дюбели подходящего диаметра (не менее 5 мм). DIN-рейка уже установленна и не требует дополнительной фиксации. Кабельный ввод выполнен через два сальника (диаметром до 16 мм), расположенные снизу и сверху — позволяют провести входные и выходные жилы без нарушения герметичности. Прозрачная дверь открывается на 90°, что удобно при обслуживании и проверке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Высокая степень защиты IP65 гарантирует работу в средах с риском попадания влаги, пыли и агрессивных паров. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве. Цилиндровый замок соответствует нормам безопасности для объектов с ограниченным доступом.

Преимущества

• Устойчивость к УФ-излучению — не теряет цвет и прочность даже при постоянном солнечном свете
• Высокая герметичность — надёжная защита от пыли и брызг воды, снижает риск короткого замыкания
• Прозрачная дверь — позволяет визуально диагностировать состояние аппаратов без вскрытия
• Компактная глубина — экономит место при установке в тесных нишах
• Долгий срок службы — 5 лет гарантии подтверждают качество материала и сборки

Ограничения применения

Щит навесной Unix65 8 модулей не предназначен для установки в зонах с постоянным погружением в воду, в камерах с давлением выше атмосферного или в средах с агрессивными химическими испарениями (например, кислоты, щёлочи). Также не рекомендуется использовать в условиях, где возможны удары или механические нагрузки — корпус пластиковый, хотя и прочный, но не металлический. Максимальная глубина модулей — 55,5 мм; устройства с большей глубиной могут не поместиться.

Примеры использования

• Распределительный щит на входе в гараж — защита от сырости и пыли
• Автоматика насосной станции в подвале — устойчив к конденсату
• Освещение на территории склада — работает при перепадах температур
• Электрооборудование на автомойке — выдерживает частые мойки шлангом
• Аварийное освещение на улице — не выгорает на солнце

Практические советы

• Перед монтажом проверьте, чтобы все модули имели суммарную ширину ≤ 144 мм (8×18 мм)
• Не используйте кабели с диаметром более 16 мм — они не войдут в сальники
• При установке на улице ориентируйте дверцу так, чтобы вода не собиралась на её поверхности
• Для увеличения срока службы регулярно протирайте дверь от пыли — грязь может затруднять закрывание
• Если требуется больше модулей — выбирайте модели с 12 или 16 модулями из той же серии Unix65
