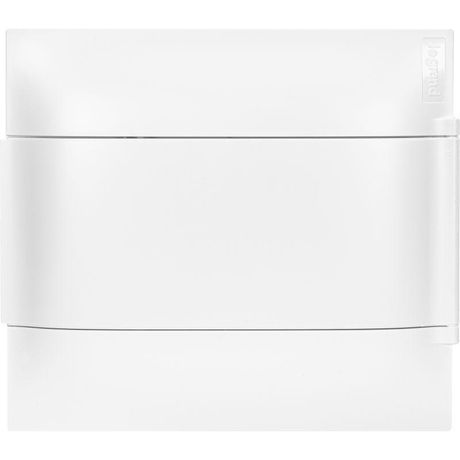

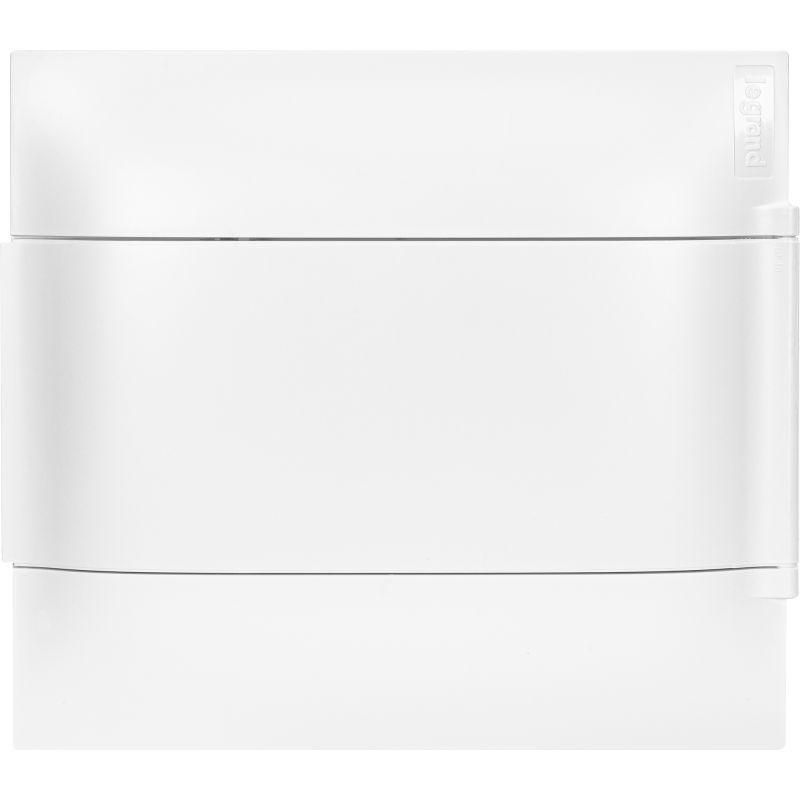

Щиток распределительный навесной Practibox S 8 модулей IP40 Legrand 134608

Щиток навесной пластиковый 1x8 белая дверь серия Practibox S (ЩРн-П) от Legrand - компактный и надёжный корпус для организации распределительного щита в помещениях с умеренной влажностью. Артикул 134608 подойдёт для монтажа автоматических выключателей, УЗО и других устройств на DIN-рейке в жилых домах, офисах и объектах коммунальной инфраструктуры.

Назначение и область применения

Щиток навесной пластиковый 1x8 серия Practibox S предназначен для внутренней установки электрооборудования: автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Подходит для открытого монтажа в квартирах, частных домах, административных зданиях, подъездах и технических помещениях. Не рекомендован для наружной установки из-за ограниченной степени защиты IP40.

Технические характеристики

• Количество модулей на DIN-рейке: 8 (соответствует ширине 144 мм по стандарту EN 60715)
• Монтажная глубина: 70 мм - позволяет разместить устройства с минимальным запасом места за задней стенкой
• Полезная глубина: 70 мм - совпадает с монтажной, что важно для компактного монтажа
• Степень защиты: IP40 - предохраняет от твёрдых частиц крупнее 1 мм, но не защищает от воды
• Материал корпуса: самозагасающий пластик (поликарбонат или аналогичный), соответствует требованиям UL 94 V-2
• Цвет: 9003 RAL (белый матовый)
• Тип крышки: с прорезями для прохода проводов - обеспечивает удобную маршрутизацию кабелей без демонтажа
• Количество рядов: один - односторонняя компоновка
• Наличие DIN-рейки: да - встроена, фиксируется в корпусе

Совместимость и монтаж

Щиток Practibox S (ЩРн-П) совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке типа TS35. Монтаж осуществляется на стену с помощью крепёжных отверстий в боковых стенках корпуса. Для установки используются дюбели и саморезы (не входят в комплект). Возможность расширения реализуется через дополнительные секции - можно соединить несколько щитков рядом для увеличения числа модулей. Крышка открывается на петлях, доступ к оборудованию - с лицевой стороны.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности IEC 61439-1 и IEC 60670-1. Корпус выполнен из самозагасающего материала, снижающего риск распространения пламени. Напряжение эксплуатации - до 1000 В переменного тока. Примечание: степень защиты IP40 исключает использование в сырых местах (ванная, подвал, улица).

Преимущества

• Удобная форма крышки с прорезями - позволяет заводить кабели без снятия крышки
• Фиксированная DIN-рейка - не требует самостоятельной установки, экономит время монтажа
• Легкий вес и простота обработки - легко переносить и крепить даже на гипсокартон
• Высокая совместимость с продукцией Legrand - идеально сочетается с автоматами и розетками этой же серии
• Чистый внешний вид - белый цвет (RAL 9003) хорошо вписывается в интерьер

Ограничения применения

• Не предназначено для установки вне помещений - IP40 не защищает от влаги и осадков
• Ограниченная глубина (70 мм) - не подходит для установки крупных устройств с высокими клеммами или трансформаторов
• Нельзя использовать в средах с повышенной запылённостью - например, на производстве с металлообработкой
• Пластиковый корпус менее устойчив к механическому воздействию - не рекомендуется в местах с риском ударов или вандальных действий

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Электрошкаф в подъезде - для учёта и управления этажной сетью
• Щиток в офисном помещении - для питания компьютеров, принтеров и систем видеонаблюдения
• Временный щит на стройплощадке - при условии постоянного пребывания внутри закрытого помещения

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 8 модулей - некоторые УЗО занимают 2–3 модуля
• При использовании кабелей большего диаметра используйте кабельные вводы (например, Legrand 134609) - они не входят в комплект
• Для долговечности не затягивайте крепления слишком сильно - пластик может треснуть
• Если требуется больше модулей - выбирайте удлинённые модели серии Practibox S (например, 1x12 или 1x16)
• Артикул 134608 - оптимальный выбор для базового жилищного щита; для промышленных задач рассмотрите металлические щитки Legrand серии Proxima
