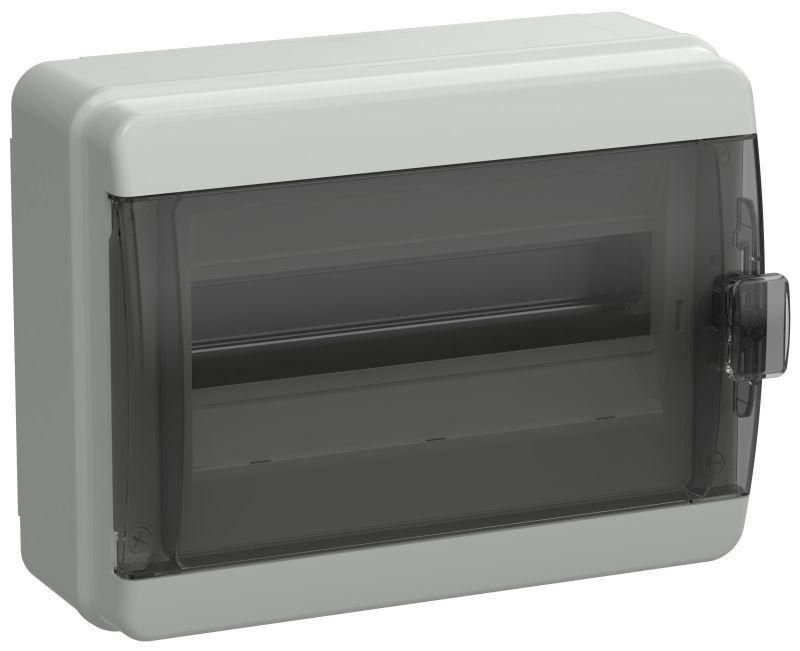

Корпус пластиковый навесной на 12 модулей КМПн-12 IP65 TEKFOR черная прозрачная дверь - TF5-KP72-N-12-65-K03-K02 IEK

Корпус пластиковый навесной на 12 модулей КМПн-12 IP65 черный прозрачная дверь от бренда IEK (ИЭК), артикул tf5-kp72-n-12-65-k03-k02, предназначен для компактной и защищённой установки автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости и влажности.

Назначение и область применения

Корпус КМПн-12 IP65 используется для сборки распределительных щитов, где требуется защита от пыли, воды и механических воздействий. Подходит для монтажа в местах с высокой влажностью и загрязнением: гаражах, производственных цехах, подвалах, автомойках, складских помещениях и на улице. Применяется там, где необходимо надёжно спрятать электронику от внешних факторов, сохраняя доступ к управлению.

Технические характеристики

• Степень защиты: IP65 - полностью герметичен от пыли, защищён от струй воды под давлением;
• Количество модулей: 12 - позволяет установить до 12 стандартных модулей шириной 17,5 мм каждый;
• Способ монтажа: навесной - крепится на стену с помощью крепёжных отверстий;
• Наличие DIN-рейки: да - встроена металлическая рейка стандарта EN 60715 для фиксации модулей;
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, устойчивые к перепадам температур и химическим веществам;
• Прозрачная дверь: да - обеспечивает визуальный контроль состояния устройств без вскрытия;
• Наличие замка: да - одноключевой замок предотвращает несанкционированный доступ;
• Тип крышки: закрытого типа - плотно прилегает к корпусу, исключает попадание влаги;
• Количество рядов: 1 - все модули расположены в один горизонтальный ряд;
• Цвет корпуса: серый - не выгорает на солнце, маскирует следы загрязнений.

Совместимость и монтаж

Корпус КМПн-12 совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле времени, контактами и т.д. Монтаж выполняется на вертикальную поверхность с использованием шурупов и дюбелей через четыре угловых отверстия. DIN-рейка уже установленна - достаточно защёлкнуть устройства на неё. Для удобства проводки предусмотрены входные/выходные кабельные вводы с заглушками - их можно легко удалить под нужный диаметр кабеля. Не рекомендуется использовать для монтажа тяжёлых силовых аппаратов массой более 2 кг на один модуль - вес может деформировать корпус.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 и ГОСТ Р 50030.2 для распределительных щитов. Материалы корпуса не поддерживают горение и имеют класс самозатухания V-0. Защита IP65 гарантирует работу при температуре от -25C до +40C. Замок выполнен из антикоррозийного материала, что повышает долговечность в агрессивных средах.

Преимущества

• Высокая степень защиты IP65 - идеальна для сложных условий эксплуатации;
• Прозрачная дверь - позволяет контролировать состояние приборов без открывания;
• Удобная DIN-рейка - ускоряет монтаж и снижает риск ошибок;
• Прочность материалов - корпус не трескается при ударах и не теряет форму при нагреве;
• Запираемая конструкция - обеспечивает безопасность персонала и целостность системы.

Ограничения применения

Не предназначен для установки внутри помещений с постоянным контактом с открытой водой (например, в банях, парилках, на улице под прямым дождём без козырька). Не рассчитан на взрывоопасные зоны. Недопустимо применение при температурах ниже -25C или выше +40C - возможна потеря эластичности уплотнителей. Корпус не имеет вентиляции - при длительной нагрузке на оборудование внутренняя температура может расти, требует учёта тепловыделения модулей.

Примеры использования

• Распределительный щит на автостоянке - защита от грязи, масла и влаги;
• Щит управления насосной станцией в подвале - устойчивость к сырости;
• Автоматизация конвейера на заводе - надёжная работа в пыльном цехе;
• Уличный щит освещения - защита от дождя и пыли при наличии козырька.

Практические советы

• Перед монтажом проверьте, чтобы количество модулей не превышало 12 - перегрузка затруднит закрытие двери;
• Используйте кабели с диаметром не более 12 мм - иначе потребуется доработка вводов;
• При установке на улице выбирайте место с минимальным прямым воздействием солнца - даже серый цвет со временем может потускнеть;
• Проверяйте герметичность уплотнителя двери ежегодно - особенно после зимнего периода;
• Для обслуживания используйте только оригинальный ключ - потерянный замок сложно заменить без полной замены корпуса.
