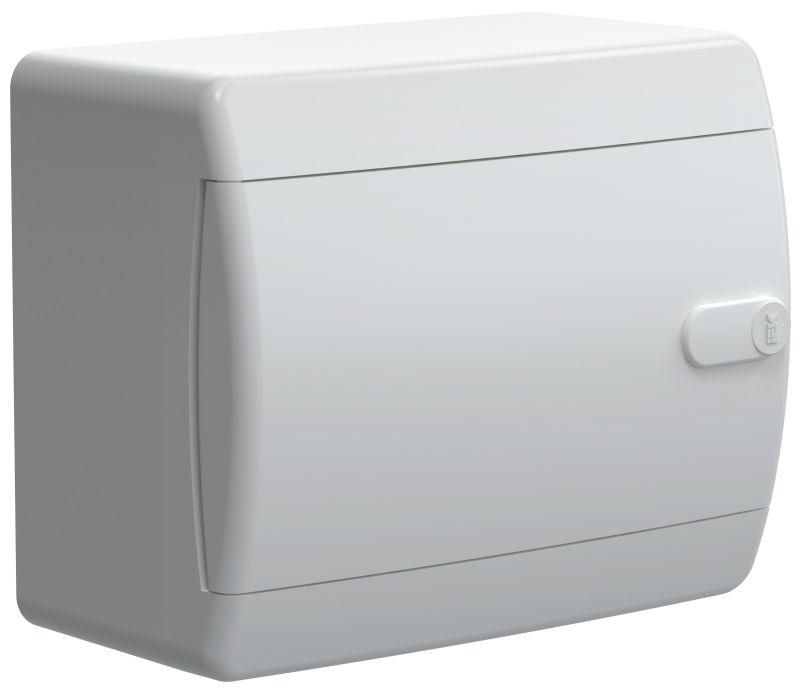

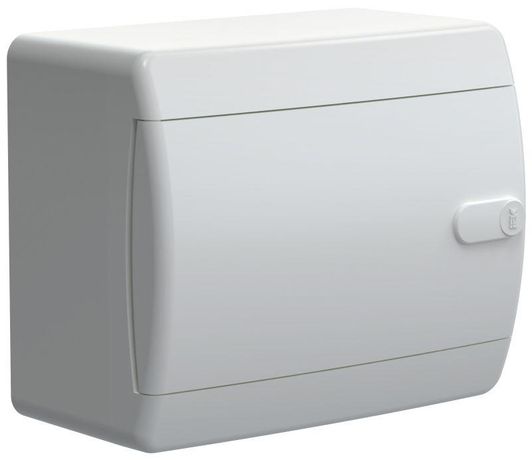

Корпус пластиковый навесной на 6 модулей ЩРН-П-6 IP41 белая дверь UNION Compact | UIC-KP13-N-06-41-K01 IEK

Корпус пластиковый навесной ЩРН-П-6 IP41 белая дверь от IEK (ИЭК) - компактный распределительный щит на 6 модулей для внутренней установки в жилых, офисных и производственных помещениях. Артикул uic-kp13-n-06-41-k01 обеспечивает надежную защиту автоматических выключателей и других модульных устройств.

Назначение и область применения

Корпус ЩРН-П-6 предназначен для сборки распределительных щитов с однорядным расположением модульных аппаратов: автоматических выключателей, УЗО, реле напряжения, счетчиков и т.д. Подходит для монтажа внутри помещений - квартир, подъездов, административных зданий, мастерских. Благодаря закрытому типу крышки и защите IP41 используется там, где требуется предотвращение попадания крупных частиц пыли и капель воды сверху.

Технические характеристики

• Количество модулей: 6 (стандартная ширина 54 мм на один модуль)
• Тип изделия: Распределительный щит
• Способ монтажа: Навесной - крепится на стену с помощью кронштейнов или саморезов
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к химическим воздействиям, не проводит ток
• Наличие DIN-рейки: Да - стандартная 35 мм рейка для фиксации модульных устройств
• Количество рядов: 1 - все устройства располагаются в одном горизонтальном ряду
• Цвет: Белый - соответствует стандартному цвету электрооборудования
• Наличие замка: Да - позволяет запирать крышку для предотвращения несанкционированного доступа
• Тип крышки: Закрытого типа - плотно прилегает к корпусу, не открывается полностью

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 18 мм (например, автоматы серии ABB, Schneider Electric, IEK). DIN-рейка уже установленная - достаточно защелкнуть оборудование на место. Для монтажа используются два крепления на задней стенке - рекомендуется использовать дюбели и саморезы подходящего диаметра (не менее 4 мм). Перед установкой проверьте глубину корпуса - он рассчитан на компактные устройства; высокие модули (например, некоторые УЗО с тестовой кнопкой) могут частично выходить за габариты крышки.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р МЭК 62208 и имеет сертификат соответствия. Материал АБС-пластика не поддерживает горение и не выделяет токсичных веществ при перегреве. Запираемая крышка снижает риск случайного контакта с токоведущими частями. Примечание: степень защиты IP41 не допускает использование в условиях повышенной влажности, на улице или в сырых помещениях (ванная, подвал).

Преимущества

• Удобный доступ к оборудованию благодаря поворотной дверце с замком
• Высокая механическая прочность АБС-пластика противостоит ударам и деформациям
• Чистый внешний вид - белый цвет легко сочетается с интерьером
• Готовая DIN-рейка исключает необходимость самостоятельной установки
• Подходит для быстрого монтажа в существующих сетях без доработки стен

Ограничения применения

Не применяется в местах с постоянной влажностью, прямым попаданием воды, пылевыми средами или температурой ниже –10C и выше +40C. Корпус не предназначен для наружной установки. Количество модулей ограничено - нельзя размещать больше 6 стандартных устройств. Высота корпуса невелика - не подходит для установки больших комбинированных устройств (например, многополюсных УЗО с функцией защиты от перегрузки).

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и кухонной техники
• Щит управления в офисе - для питания компьютеров, принтеров, кондиционера
• Локальный щит на производстве - для контроля маломощных станков, светильников, вентиляторов
• Общий этажный щит в многоэтажном доме - при условии сухости и отсутствия доступа посторонних

Практические советы

• Перед монтажом убедитесь, что посадочное пространство на стене соответствует габаритам корпуса - внешние размеры составляют около 200×190×80 мм
• При использовании длинных проводов оставляйте запас на 10–15 см для удобства подключения
• Не используйте металлические крепежи внутри корпуса - они могут вызвать короткое замыкание
• Проверяйте соответствие нагрузки каждого автомата мощности подключаемых приборов - не перегружайте щит
• Для обслуживания отключайте питание перед открытием крышки - даже при наличии замка есть риск поражения током
