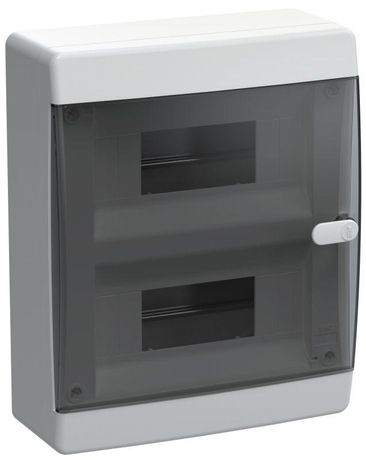

Корпус пластиковый навесной на 18 модулей ЩРН-П-18 IP41 черная прозрачная дверь UNION Compact | UIC-KP12-N-18-41-K01 IEK

Корпус пластиковый навесной ЩРН-П-18 IP41 черный прозрачная дверь от IEK (ИЭК) - это готовый вариант для сборки компактного распределительного щита с защитой от случайного доступа и пыли. Артикул uic-kp12-n-18-41-k01 подходит для монтажа на стену в жилых, офисных и производственных условиях.

Назначение и область применения

ЩРН-П-18 IP41 предназначен для установки автоматических выключателей, УЗО, реле и другого модульного оборудования шириной 18 модулей. Корпус используется там, где нужна надёжная защита от внешних воздействий, но нет требований к герметичности или высокой степени защиты от воды. Подходит для квартир, частных домов, административных зданий, малых цехов и мест сухого внутреннего монтажа.

Технические характеристики

• Ширина: 18 модулей (стандартная ширина одного модуля - 17,5 мм)
• Высота: соответствует двум рядам модульного оборудования
• Материал корпуса: АБС-пластик - устойчив к ударным нагрузкам и перепадам температур
• Степень защиты: IP41 - защищён от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да, установлены две рейки для фиксации модулей
• Дверца: прозрачная, позволяет визуально контролировать состояние аппаратов без открывания
• Замок: есть, обеспечивает защиту от несанкционированного доступа
• Цвет корпуса: чёрный; цвет дверцы: прозрачный
• Способ монтажа: поверхностный - крепится непосредственно к стене
• Тип крышки: закрытого типа - полностью герметичный контур при закрытой дверце

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947-7-1. Для монтажа используются предварительно подготовленные отверстия на задней стенке - достаточно просверлить отверстия в стене и зафиксировать корпус саморезами. DIN-рейки уже установлены, не требуется дополнительная сборка. Прозрачная дверца крепится на петлях и открывается на 180° - удобно для обслуживания. Кабели заводятся через предустановленные входные отверстия в нижней и боковой частях корпуса.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Соответствует требованиям безопасности для электроустановок в помещениях класса IP41. Произведён в соответствии с сертификацией IEK для бытовых и коммерческих применений. Не предназначен для использования во взрывоопасных средах или на улице.

Преимущества

• Удобная прозрачная дверца - позволяет проверять положение контакторов и индикаторов без вскрытия
• Надёжный замок - исключает случайное открытие и повышает безопасность
• Готовые места для кабельного ввода - экономят время при монтаже
• Чёткая разметка под модули - упрощает планирование расположения аппаратов
• Легкий вес и простота установки - подходящий выбор для быстрого монтажа

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, подвалы с постоянной сыростью) - степень защиты IP41 недостаточна
• Не рассчитан на наружную установку - даже под навесом возможны повреждения от осадков и перепадов температур
• Не рекомендован для промышленных объектов с высокой запылённостью - IP41 не защищает от пыли внутри технологического процесса
• Ограниченная глубина корпуса - не подходит для установки габаритных устройств (например, больших преобразователей частоты)

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и УЗО
• Щит управления в офисном помещении - для питания компьютеров, принтеров, систем видеонаблюдения
• Местный щиток на этаже многоквартирного дома - для автономного управления лифтом или насосом
• Контрольный пункт на производстве - для управления светом, вентиляцией, сигнализацией

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 18 модулей - учтите ширину каждого аппарата (обычно 1–2 модуля)
• Используйте кабельные вставки и хомутики - так провода не будут болтаться внутри корпуса
• При использовании в холодном помещении убедитесь, что температура не опускается ниже –10C - АБС-пластик теряет эластичность
• Не используйте этот корпус вместо металлического - он не экранирует ЭМИ и не подходит для мощных потребителей (>10 кВт)
• При заказе нескольких корпусов - выбирайте одинаковые артикулы (uic-kp12-n-18-41-k01), чтобы избежать различий в размерах и креплениях
