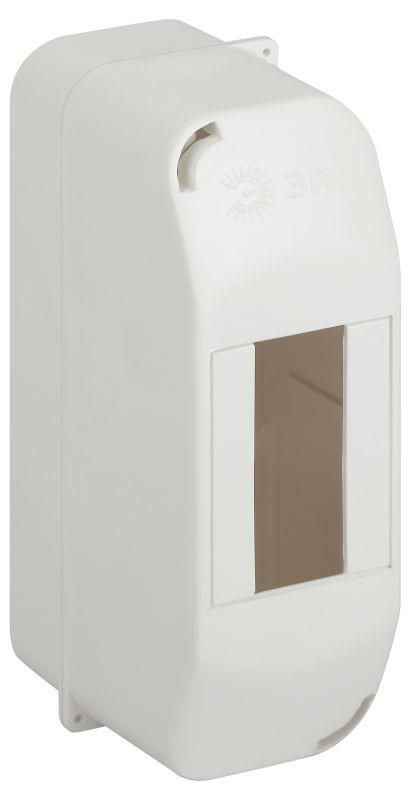

Корпус пластиковый навесной SIMPLE КМПн 1/2 IP20 белый | Б0062279 ЭРА

Корпус пластиковый навесной КМПн 1/2 IP20 белый ЭРА - компактный накладной корпус для монтажа модульной аппаратуры на DIN-рейку, подходящий для распределительных щитов в помещениях. Артикул б0062279 от бренда ЭРА обеспечивает надежное размещение УЗО, автоматов и других устройств шириной до двух модулей.

Назначение и область применения

Корпус пластиковый навесной КМПн 1/2 IP20 белый ЭРА предназначен для установки внутри помещений там, где требуется защитить модульные устройства от внешнего воздействия, но не нужна высокая степень герметичности. Подходит для сборки бытовых и административных распределительных щитов: здесь можно разместить два автомата, УЗО, реле напряжения, контакторы или другие элементы с креплением на DIN-рейку.

Технические характеристики

• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли;
• Ширина: 2 модуля (стандарт 18 мм на модуль, общая ширина около 36 мм);
• Материал корпуса: АБС-пластик - прочный, устойчивый к механическим нагрузкам и перепадам температур;
• Способ монтажа: накладной - крепится на стену с помощью дюбелей или саморезов;
• Встроенная DIN-рейка: стандартная 35 мм, совместима со всеми модульными устройствами;
• Цвет: белый - соответствует типовой цветовой гамме электрощитового оборудования.

Совместимость и монтаж

Корпус пластиковый навесной КМПн 1/2 IP20 белый ЭРА совместим с любыми устройствами, которые крепятся на DIN-рейку. Для монтажа:

• Подготовьте место на стене - поверхность должна быть ровной и сухой;
• Просверлите отверстия под крепления корпуса (обычно 4 точки, расположены по углам);
• Зафиксируйте корпус с помощью дюбелей и саморезов;
• Установите оборудование на DIN-рейку, подключите провода через предварительно подготовленные входные отверстия;
• Закройте крышку - она фиксируется двумя пластиковыми защелками, легко открывается для обслуживания.

Безопасность и стандарты

Корпус соответствует требованиям к изоляционным материалам для электротехнических изделий. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не предназначена для использования во влажных средах, на улице или в цехах с повышенной запыленностью. Применение вне сухих внутренних помещений снижает безопасность и срок службы.

Преимущества

• Встроенный механизм опломбирования - позволяет закрывать корпус пломбой для предотвращения несанкционированного вскрытия (например, при учете потребления энергии);
• Интегрированная DIN-рейка eliminates необходимость докупать ее отдельно - экономит время и материалы при сборке;
• Легкий вес и простая конструкция позволяют быстро собирать и заменять корпус даже в ограниченном пространстве.

Ограничения применения

• Не использовать в условиях повышенной влажности (ванная комната, подвалы, улица) - IP20 не защищает от воды;
• Не применять в промышленных зонах с высокой запыленностью - пыль может попасть внутрь и вызвать пробой или перегрев;
• Не рассчитан на установку устройств шириной более 2 модулей - превышение нагрузки невозможно;
• АБС-пластик теряет прочность при температурах ниже –10C и выше +50C - не рекомендован для холодных необогреваемых объектов.

Примеры использования

• Щиток в квартире - размещение одного УЗО и одного автоматического выключателя;
• Распределительный щит в офисе - установка реле контроля напряжения и счетчика;
• Система управления освещением - монтаж таймера и теплового реле;
• Частный дом - группировка автоматов для одной комнаты или этажа.

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в рамках 2 модулей - суммарная ширина не должна превышать 36 мм;
• При использовании пломбы выбирайте одноразовые металлические или пластиковые пломбы с номером - они удобнее для учета;
• При подключении проводов используйте кабельные вводы с уплотнителями - даже при IP20 это продлит срок службы контактам;
• Не затягивайте крепеж слишком сильно - АБС-пластик трескается под избытком усилия;
• Для многократного обслуживания выбирайте модели с легкоснимаемой крышкой - защелки на КМПн 1/2 работают надежно, но требуют осторожности.
