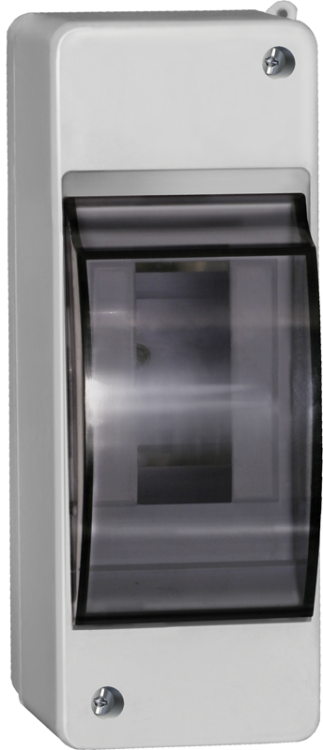

Корпус пластиковый навесной на 2 модуля КМПн 2/2 146х59х83мм IP30 с прозрачной крышкой KREPTA 3 | MKP42-N-02-30-20 IEK

Корпус пластиковый КМПн 2/2 IP30 белый с прозрачной крышкой для 2-х автоматических выключателей - компактный распределительный щит от IEK для монтажа двух автоматических выключателей в жилых и офисных помещениях. Артикул mkp42-n-02-30-20 обеспечивает надежную защиту коммутационных устройств при открытой установке.

Назначение и область применения

Корпус КМПн 2/2 IP30 предназначен для внутренней установки двух однополюсных или однофазных автоматических выключателей. Подходит для распределительных щитов в квартирах, офисах, административных зданиях и других объектах с невысокими требованиями к защите от внешних воздействий. Используется там, где необходима видимость состояния аппаратов и возможность быстрой проверки или замены.

Технические характеристики

• Тип изделия: распределительный щит
• Модульная ширина: 2 модуля (подходит для автоматов шириной до 18 мм каждый)
• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Степень защиты: IP30 - защита от твердых предметов крупнее 2,5 мм, но не от воды
• Материал корпуса: полистирол (самозатухающий, не поддерживающий горение)
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +80 C
• Количество вводов: два отверстия - одно сверху, одно снизу, диаметром 12×21 мм
• DIN-рейка: встроена, фиксирует автоматы стандартной ширины 17,5–18 мм
• Крышка: прозрачная, закрытого типа, позволяет контролировать положение рычагов автоматов
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Цвет: белый
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус КМПн 2/2 IP30 совместим с автоматическими выключателями, соответствующими стандарту DIN EN 60898, шириной до 18 мм. Монтаж осуществляется открытым способом - на стену с помощью крепежных отверстий в задней стенке корпуса. Для подключения кабелей используются выламываемые отверстия сверху и снизу - их легко удалить обычным плоскогубцем. После монтажа крышка фиксируется на защелках, что исключает случайное открывание. Корпус не имеет встроенных зажимов для проводов - все соединения выполняются на автоматах.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полистирола, что снижает риск распространения пламени. Степень защиты IP30 предотвращает попадание инструментов и крупных частиц, но не защищает от влаги - применение в сырых помещениях, на улице или в местах с возможностью брызг запрещено. Соответствует ТУ 27.90.33-003-83135016-2017. Может быть опломбирована для предотвращения несанкционированного доступа.

Преимущества

• Прозрачная крышка позволяет визуально контролировать состояние автоматов без вскрытия корпуса
• Выламываемые вводы упрощают прокладку кабелей без необходимости сверления
• Встроенная DIN-рейка обеспечивает прочное и стандартизированное крепление автоматов
• Компактный размер (2 модуля) экономит место в щитовой
• Поддерживает работу в широком диапазоне температур - от -20 C до +80 C
• Белый цвет хорошо сочетается с большинством интерьеров

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, на улице или в помещениях с риском брызг - степень защиты IP30 не обеспечивает гидрозащиту
• Не подходит для трехфазных систем с более чем двумя автоматами - ограниченная вместимость (только 2 модуля)
• Не содержит встроенные зажимы для нулевых и PE-проводов - требуется использовать клеммы на автоматах или отдельные шины
• Корпус некомплектный - не включает автоматические выключатели, кабельные зажимы, шины или крепеж
• Не рекомендуется для промышленных сред с высоким уровнем пыли, вибраций или механических ударов

Примеры использования

• Распределительный щит в квартире - для защиты освещения и розеточных групп
• Офисный щиток - управление питанием компьютеров, принтеров, маломощного оборудования
• Внутренний распределительный пункт в учебном заведении или медицинском учреждении
• Дополнительный модуль в уже существующем щите для добавления нового контура

Практические советы

• Перед монтажом проверьте посадочные размеры автоматов - они должны точно подходить под DIN-рейку (стандарт 35 мм)
• При прокладке кабелей используйте только те отверстия, которые действительно нужны - остальные оставьте закрытыми для сохранения степени защиты
• Для многократного обслуживания выбирайте модели с возможностью опломбирования - это повышает безопасность и соответствие нормам Энергонадзора
• Если требуется больше места - можно смонтировать несколько корпусов КМПн 2/2 в один ряд, используя специальные переходники или планки
• Не перегружайте корпус - максимальный ток 63 А рассчитан на суммарную нагрузку обоих автоматов; при использовании двух автоматов на 32 А каждую - сумма будет 64 А, что превышает допустимое значение
