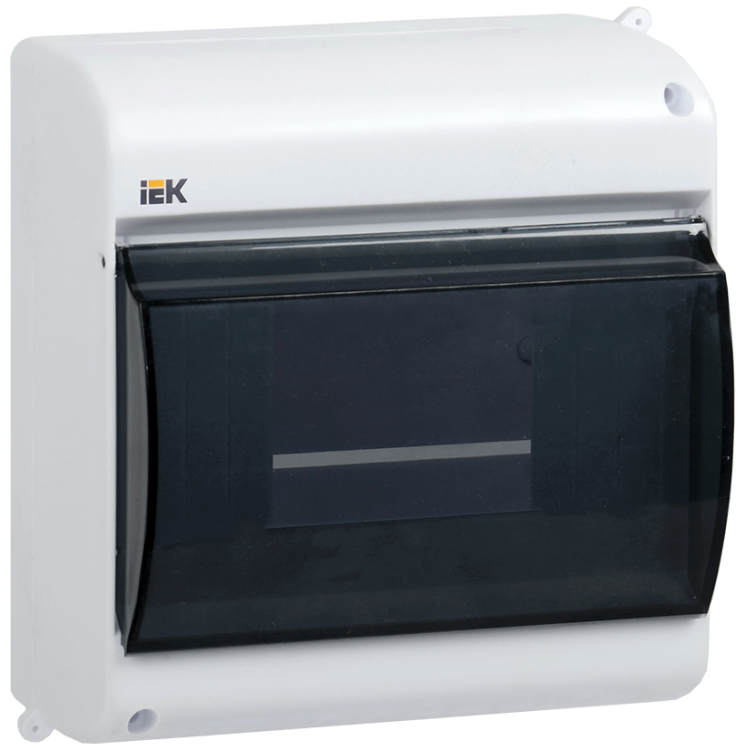

Корпус пластиковый навесной на 6 модулей КМПн 2/6 146х136х83мм IP30 белый с прозрачной крышкой KREPTA 3 | MKP42-N-06-30-09 IEK

Корпус пластиковый КМПн 2/6 IP30 белый с прозрачной крышкой для 6-х автоматических выключателей - это накладной щит для компактного монтажа шести автоматических выключателей, УЗО, счетчиков и других устройств в бытовых и административных помещениях. Произведён брендом IEK, артикул mkp42-n-06-30-09, соответствует ТУ 27.90.33-003-83135016-2017.

Назначение и область применения

Корпус КМПн 2/6 предназначен для установки внутри помещений одного ряда из шести модульных аппаратов: автоматических выключателей, дифференциальных автоматов, УЗО, электросчётчиков, гребёнок для N и PE-проводов. Подходит для распределительных щитов в жилых домах, офисах, подъездах, технических помещениях. Применяется там, где требуется защита оборудования от случайного прикосновения, пыли и внешних воздействий, но не требуются повышенная герметизация или наружная установка.

Технические характеристики

• Количество модулей DIN: 6 (стандартная ширина 18 мм на модуль)
• Номинальное напряжение: 380 В - допустимо для сетей переменного тока до 380 В
• Номинальный ток: 63 А - предельный ток через шины и контакты внутри корпуса; не является рейтингом самого автомата
• Степень защиты: IP30 - защита от твердых предметов более 2,5 мм (например, отвертки, пальцев), но не от воды и пыли
• Материал корпуса: полистирол - ударопрочный, не поддерживающий горение, устойчив к химическим средам
• Цвет: белый - совместим с большинством интерьеров
• Крышка: прозрачная, закрытого типа - позволяет визуально контролировать положение рычагов автоматов без вскрытия
• DIN-рейка: встроена - стандартная рейка 35 мм для фиксации модульных устройств
• Габариты: 146×136×83 мм - внутренний объем рассчитан на 6 модулей с минимальным запасом
• Диапазон температур: от -20 до +80 C - работает в неотапливаемых помещениях, чердаках, подвалах
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в условиях сухого воздуха
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус КМПн 2/6 монтируется методом открытой установки - крепится на стену саморезами через отверстия в задней стенке. Совместим со всеми стандартными модульными устройствами шириной 18 мм, включая автоматы ABB, Schneider Electric, Legrand, IEK, Hager и другие. Гребёнки для N и PE должны иметь длину не более 120–130 мм, чтобы не перегружать внутреннее пространство. Корпус не предусматривает кабельные вводы - провода заводятся через свободные края крышки или предварительно просверленные отверстия в стенках. Для надёжного крепления используйте анкеры или дюбели при монтаже на гипсокартон или кирпичную кладку.

Безопасность и стандарты

Корпус соответствует требованиям ТУ 27.90.33-003-83135016-2017 и имеет код в реестре радиоэлектронной продукции РЭ-227/19. Степень защиты IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях, банях, на улице. Материал полистирола не распространяет пламя, что снижает риск возгорания при перегрузке. Наличие прозрачной крышки исключает необходимость постоянного открывания щита для проверки состояния автоматов.

Преимущества

• Прозрачная крышка - возможность визуального контроля без вскрытия
• Встроенная DIN-рейка - не нуждается в дополнительном креплении
• Высокая устойчивость к механическим нагрузкам благодаря плотному полистиролу
• Нейтральный белый цвет - гармонирует с любым дизайном интерьера
• Простота монтажа - не требует специнструментов
• Поддержка стандартных модульных устройств всех основных брендов

Ограничения применения

• Не подходит для наружной установки - степень защиты IP30 не защищает от влаги и осадков
• Не рекомендуется для помещений с высокой влажностью (баня, сауна, подвалы с протечками)
• Не содержит кабельных вводов - необходимо самостоятельно продумывать ввод проводов
• Некомплектный - не включает автоматы, УЗО, гребёнки, клеммы, крепёж; всё докупается отдельно
• Ограниченный объём - не подходит для установки более чем 6 модулей или крупных устройств (например, многополюсных автоматов с шириной >18 мм)

Примеры использования

• Распределительный щит в однокомнатной квартире: 2 автомата на розетки, 1 на освещение, 1 на кухню, 1 на УЗО, 1 на электроплиту
• Щит в подъезде: вводной автомат, счётчик, УЗО, два автомата на этажные розетки
• Техническая комната: автомат на насос, автомат на вентиляцию, УЗО, гребёнки N и PE
• Частный дом: щит на входе с вводом, счётчиком и групповыми автоматами

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 6 модулей - некоторые автоматы имеют увеличенную ширину (например, 2-полюсные УЗО занимают 2 модуля)
• Используйте гребёнки с правильной длиной - слишком длинные могут мешать закрыванию крышки
• При сверлении отверстий под провода делайте их чуть больше диаметра кабеля - избегайте пережима изоляции
• Не затягивайте крепёж слишком сильно - полистирол может треснуть
• Для удобства обслуживания оставляйте минимум 10 см свободного пространства перед щитом
• Артикул mkp42-n-06-30-09 - точный идентификатор для заказа запасных частей или аналогов
