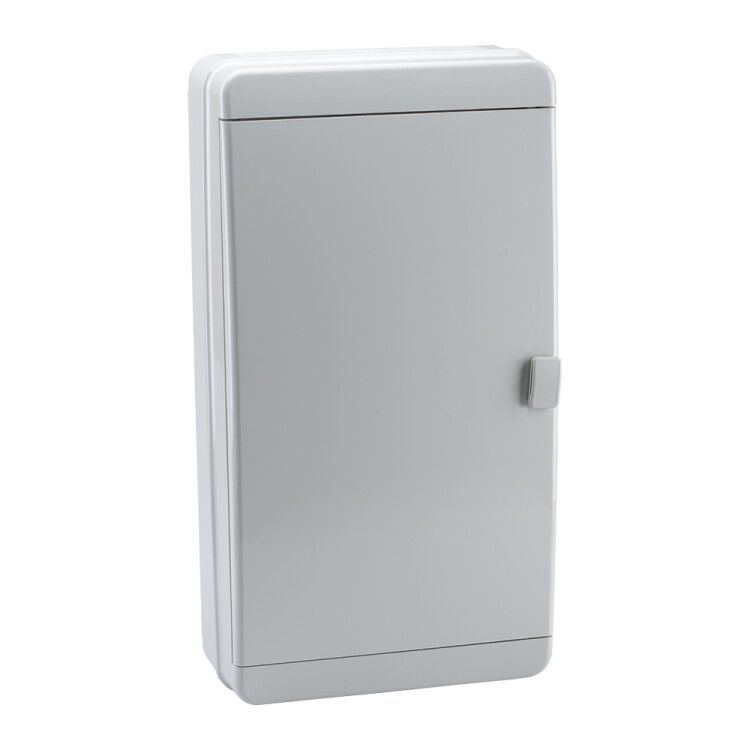

Корпус пластиковый OptiBox P-BNN-3-36-IP65 | 117979 КЭАЗ

Корпус пластиковый OptiBox P-BNN-3-36-IP65 от КЭАЗ — это навесной распределительный щит из прочного ABS-пластика с защитой IP65, предназначенный для монтажа внутренних компонентов в условиях повышенной запыленности и влажности. Артикул 117979 соответствует серии OptiBox P и подходит для промышленных и бытовых систем управления.

Назначение и область применения

Корпус OptiBox P-BNN-3-36-IP65 используется как распределительный щит для размещения автоматических выключателей, контакторов, реле, счетчиков и других устройств на DIN-рейке. Подходит для установки в помещениях с умеренной влажностью и пылью — например, на производстве, в насосных станциях, на объектах ЖКХ, в подъездах зданий и на открытых площадках при защищённом монтаже.

Технические характеристики

• Степень защиты: IP65 — полностью герметичен от пыли, защищён от струй воды под любым углом;
• Ширина: 300 мм (соответствует 36 модулям стандарта EN 60715);
• Высота: 560 мм;
• Глубина: 153 мм — обеспечивает достаточное пространство для коммутации проводов;
• Глубина монтажа: 67 мм — минимальная толщина, необходимая для установки оборудования на DIN-рейке;
• Количество рядов: 3 — позволяет организовать вертикальную компоновку устройств;
• Наличие DIN-рейки: да — стандартная рейка 35 мм для крепления аппаратов;
• Наличие монтажной панели: да — жесткая основа для фиксации крупногабаритных элементов;
• Тип крышки: закрытого типа — плотно прилегает, предотвращает доступ к токоведущим частям;
• Количество дверей: одна — непрозрачная, серая, выполнена из того же материала, что и корпус;
• Цвет: 7035 RAL — серый матовый;
• Материал корпуса: ABS-пластик — ударопрочный, устойчив к химическим воздействиям и перепадам температур;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допускается эксплуатация в условиях повышенной влажности;
• Напряжение: 220 В — указывает на классификацию по рабочему напряжению, не является максимальным значением для всех компонентов внутри;
• Способ монтажа: открытая установка — крепится на стену с помощью кронштейнов или болтов через отверстия в задней стенке;
• Комплектность: некомплектный — без внутреннего оборудования, только корпус с крышкой и DIN-рейкой.

Совместимость и монтаж

Corpus OptiBox P-BNN-3-36-IP65 совместим со всеми стандартными устройствами, установленными на DIN-рейке 35 мм. Для монтажа требуется минимум два крепёжных отверстия на задней стенке — они расположены симметрично. Глубина 153 мм позволяет разместить устройства до 80 мм в глубину, включая клеммы и провода. Не рекомендуется использовать для скрытой установки — корпус предназначен исключительно для открытого монтажа. Монтажная панель укрепляет конструкцию, особенно при нагрузке на нижние ряды.

Безопасность и стандарты

Корпус OptiBox P-BNN-3-36-IP65 соответствует требованиям IEC/EN 62208 для распределительных щитов. Степень защиты IP65 гарантирует безопасность при случайном контакте с водой или пылью. Сертифицирован для работы в условиях УХЛ3 — подтверждает соответствие нормам для средней полосы России и стран СНГ. Напряжение 220 В указано как ориентировочное — фактический уровень напряжения определяется внутренним оборудованием.

Преимущества

• ABS-пластик устойчив к механическим повреждениям и коррозии — долговечнее металлических аналогов в агрессивных средах;
• IP65 обеспечивает надёжную защиту без необходимости в дополнительных кожухах;
• 36 модулей позволяют вместить до 18 однополюсных автоматов или комбинацию устройств разного формата;
• Наличие монтажной панели снижает риск деформации корпуса при нагрузке;
• Непрозрачная дверь препятствует несанкционированному доступу и защищает от внешнего освещения;
• Серый цвет (RAL 7035) маскирует следы загрязнений и хорошо сочетается с промышленной эстетикой.

Ограничения применения

• Не предназначен для установки в местах постоянного прямого попадания дождя — IP65 не обеспечивает защиту от длительного погружения или сильного напора;
• Работает только в пределах температурного диапазона УХЛ3 — при температурах ниже −40°C материал становится хрупким;
• Не рассчитан на взрывоопасные среды — отсутствует взрывозащита (Ex-маркировка);
• Некомплектный состав требует самостоятельного приобретения всех внутренних комплектующих — не подходит для “быстрого старта” без подготовки;
• Открытая установка делает его непригодным для помещений с высокими требованиями к эстетике — например, в офисах или жилых интерьерах.

Примеры использования

• Распределительный щит на входе в квартиру или подъезд — защита от пыли и влаги в лифтовых шахтах;
• Щит управления насосной станцией — устойчив к конденсату и брызгам;
• Контрольный щит на конвейере — компактный, легко крепится на раму;
• Автоматизация теплового пункта — надёжная защита от сырости в подвале;
• Временные объекты — строительные площадки, временные офисы, где нужна быстрая сборка.

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 36 модулей — учтите габариты термореле, преобразователей и клеммных колодок;
• Используйте кабельные вводы с уплотнителями — даже при IP65 лишняя герметизация продлит срок службы;
• При установке на стену используйте анкерные болты, а не саморезы — корпус пластиковый и может треснуть при перегрузке;
• Не забудьте про свободное пространство вокруг корпуса — для теплоотдачи и обслуживания оставьте минимум 10 см с каждой стороны;
• Артикул 117979 — единственный номер для заказа этого конкретного варианта; другие модели OptiBox P имеют другую глубину или количество модулей.
