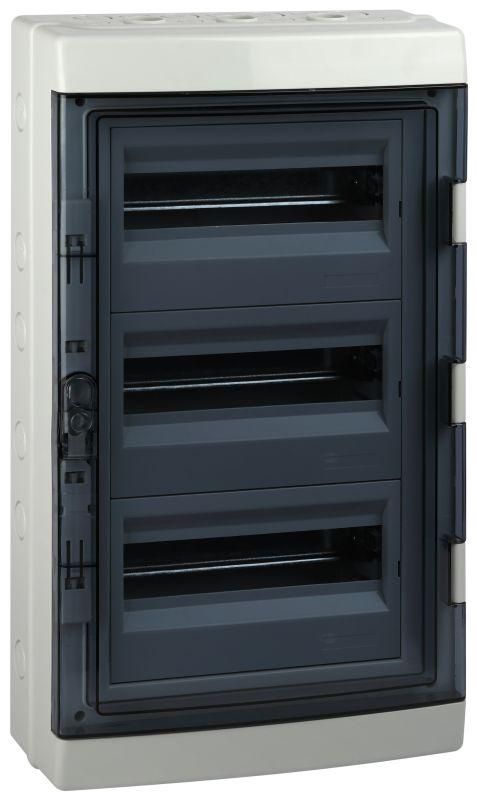

Корпус пластиковый навесной КМПн-36 IP65 серый | Б0060293 ЭРА

Корпус пластиковый навесной модульный КМПн-36 IP65 серый - это защищённый щит для монтажа автоматических выключателей, УЗО и другой модульной аппаратуры. Подходит для установки в условиях повышенной влажности, запылённости и на улице. Произведён бренда ЭРА, артикул б0060293.

Назначение и область применения

Корпус пластиковый навесной модульный КМПн-36 IP65 серый предназначен для сборки распределительных электрощитов. Внутрь него устанавливают модульную аппаратуру: автоматы, УЗО, реле, счетчики и другие устройства стандарта 17,5 мм на модуль. Щит обеспечивает защиту оборудования от внешних воздействий и безопасную работу электросети 230/400 В. Применяется там, где важна надёжная изоляция от пыли и воды - в гаражах, автомойках, подвалах, мастерских, лабораториях и на улице.

Технические характеристики

• Степень защиты: IP65 - полностью герметичен от пыли, защищён от струй воды под любым углом;
• Ширина: 36 модулей - позволяет вместить до 36 стандартных устройств шириной 17,5 мм;
• Количество рядов: 3 - три вертикальных уровня для компактного расположения аппаратуры;
• Материал корпуса: прочный термостойкий пластик - не проводит ток, устойчив к химическим веществам и механическим повреждениям;
• Цвет: 7035 (серый) - соответствует стандартному цвету промышленного оборудования;
• Наличие DIN-рейки: да - встроена металлическая рейка для фиксации модульной аппаратуры;
• Тип крышки: закрытого типа - плотно прилегает, предотвращает доступ к внутренним элементам;
• Наличие замка: да - можно заблокировать крышку ключом для предотвращения несанкционированного доступа;
• Прозрачная крышка/дверца: да - позволяет визуально контролировать состояние аппаратуры без вскрытия;
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или дюбелей;
• Количество дверей: одна - единая передняя дверца открывается на петлях.

Совместимость и монтаж

Корпус пластиковый навесной модульный КМПн-36 IP65 серый совместим со всеми стандартными модульными устройствами (IEC 60947-2, IEC 60898). Для монтажа используйте дюбели и саморезы подходящего диаметра - рекомендовано крепление в несущую стену. DIN-рейка уже установленная, её достаточно просто зажать аппаратуру. Перед установкой проверьте, что глубина корпуса достаточна для всех ваших устройств - особенно если используются большие УЗО или комбинированные приборы. Монтаж возможен как внутри, так и снаружи помещений благодаря классу защиты IP65.

Безопасность и стандарты

Корпус выполнен из негорючего пластика и соответствует требованиям безопасности для электротехнических изделий. Защита IP65 гарантирует отсутствие попадания пыли и устойчивость к водным струям - это важно для работы в сырых и грязных средах. Корпус не создаёт опасности поражения током при случайном контакте с внешней поверхностью. Соответствует нормам ГОСТ Р 50030.2 и IEC 61439-2 для распределительных щитов.

Преимущества

• Высокая степень защиты IP65 - работает даже в условиях постоянной влажности и пыли;
• Прозрачная дверца - позволяет видеть положение рычагов и индикацию без открытия;
• Запираемая конструкция - снижает риск несанкционированного вмешательства;
• Удобная трёхрядная компоновка - оптимально использует пространство для большого количества устройств;
• Готовая DIN-рейка - не требует дополнительной установки;
• Лёгкий вес и простота монтажа - удобен для быстрой сборки и замены.

Ограничения применения

• Не предназначен для установки в местах с постоянным погружением в воду - IP65 не обеспечивает погружение;
• Не рассчитан на экстремальные температуры ниже -25C или выше +55C - материал может стать хрупким или деформироваться;
• Не используется в взрывоопасных зонах - не имеет соответствующих взрывозащитных сертификатов;
• Не подходит для монтажа крупногабаритной аппаратуры, выходящей за рамки 17,5 мм на модуль - например, некоторых старых типов автоматов или преобразователей частоты;
• Пластиковая конструкция менее устойчива к ударным нагрузкам - не применяйте в местах с высокой механической активностью без дополнительной защиты.

Примеры использования

• Щит управления насосной станцией в подвале многоквартирного дома;
• Распределительный щит на автосервисе или мойке с постоянным мытьём оборудования;
• Электрощит на улице для питания освещения парковки или рекламного щита;
• Аппаратный щит в лаборатории с оборудованием, чувствительным к пыли;
• Автономный щит для дачи или гаража с системой автоматического включения генератора.

Практические советы

• Перед покупкой убедитесь, что суммарная ширина всех устройств не превышает 36 модулей - учтите, что некоторые УЗО занимают 2–3 модуля;
• Используйте кабельные вводы с уплотнителями - они идут в комплекте, но лучше заранее подготовить нужное количество;
• При монтаже на улице направьте дверцу вниз - чтобы вода не задерживалась на крышке;
• Проверяйте соответствие толщины проводов и клемм - не перегружайте входы, особенно при использовании мощных автоматов;
• При необходимости замены аппарата - отключите питание, снимите крышку и открутите DIN-рейку, если требуется полный демонтаж;
• Корпус пластиковый навесной модульный КМПн-36 IP65 серый от ЭРА легко найти в наличии - артикул б0060293 часто используется в проектах по ремонту и новому строительству.
