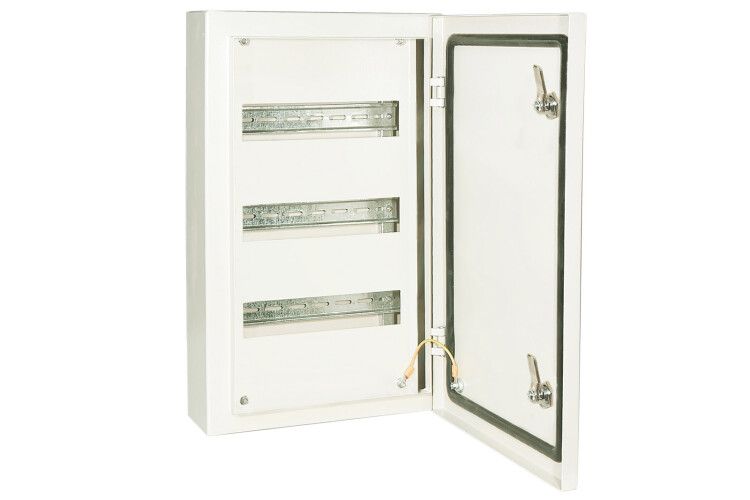

Корпус металлический ЩРН-36 IP66 (520х330х120) - SQ0905-0072 TDM

Щит распределительный навесной ЩРН-36 IP66 (520х330х120) от TDM ELECTRIC предназначен для компактного монтажа коммутационного оборудования в условиях повышенной запыленности и воздействия воды - например, на производстве, в уличных щитовых или на объектах с жесткими требованиями к защите. Артикул sq0905-0072 обеспечивает надежную работу в сложных средах благодаря высокой степени защиты и прочному стальному корпусу.

Назначение и область применения

Щит распределительный навесной ЩРН-36 IP66 (520х330х120) используется для приема и распределения электроэнергии в одно- и трехфазных сетях до 400 В. Подходит для установки автоматических выключателей, УЗО, контакторов, счетчиков и других устройств на DIN-рейках. Применяется в промышленных помещениях, на открытых площадках, в цехах, на транспорте, в системах автоматизации и на объектах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Модульная ширина: 36 модулей (18 мм каждый) - позволяет разместить до 36 стандартных модульных аппаратов
• Внутренняя глубина: 120 мм - достаточна для установки двухполюсных и трёхполюсных автоматов с кабельным входом сверху/снизу
• Корпус: сталь с текстурированным порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый, RAL 7032 - соответствует промышленным стандартам окраски
• Количество рядов: 3 - возможность вертикального расположения устройств с удобным доступом
• Способ монтажа: навесной (открытая установка) - фиксируется на стене с помощью кронштейнов
• Наличие замка: да - обеспечивает безопасность от несанкционированного доступа
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами
• Количество дверей: одна - герметичная, с уплотнителем для сохранения класса IP66

Совместимость и монтаж

Щит распределительный навесной ЩРН-36 IP66 (520х330х120) совместим со всеми устройствами, установленными на DIN-рейке типа TS35. Для монтажа используются предварительно подготовленные отверстия в задней стенке. Крепление осуществляется на стену через четыре угловые точки. Глубина установки - 0 мм, значит, щит полностью выступает от поверхности стены и не требует ниш. Кабели подводятся через гильзы в верхних и нижних зонах - они уже предусмотрены конструкцией. Перед монтажом проверьте, что посадочные отверстия соответствуют вашему способу ввода кабеля (например, гофра, металлорукав или труба).

Безопасность и стандарты

Щит распределительный навесной ЩРН-36 IP66 (520х330х120) соответствует требованиям IEC 62208 и ГОСТ Р 51321.1. Сертифицирован для работы в условиях перегрузок, коротких замыканий и внешнего воздействия. Порошковое покрытие не содержит свинца и хрома(VI), безопасно для окружающей среды. Наличие замка соответствует нормам безопасности для обслуживания электрощитового оборудования.

Преимущества

• Высокая степень защиты IP66 - работает даже под дождём и в пыльных цехах
• Прочная стальная конструкция - выдерживает удары и вибрацию
• Порошковое покрытие - долговечнее обычной краски, не царапается легко
• Чёткая модульная разметка - упрощает планирование компоновки оборудования
• Одинаковые размеры всех типоразмеров серии - стандартизация для массовой замены

Ограничения применения

• Не предназначен для внутренней встройки - не имеет установочной глубины, нельзя вмуровывать в стену
• Не рекомендован для постоянного погружения в воду - IP66 не равно IP68
• Максимальная температура эксплуатации - до +40C; при более высоких значениях требуется принудительное охлаждение
• Не подходит для взрывоопасных зон - отсутствует маркировка Ex
• При использовании крупных аппаратов (например, частотных преобразователей) возможна перегрузка по глубине - проверяйте габариты перед установкой

Примеры использования

• Электрощит на производственной линии с конвейерами и насосами
• Распределительный щит на улице для освещения парковки или рекламного щита
• Центральный щит управления в логистическом терминале
• Щит для питания системы видеонаблюдения и сигнализации на объекте
• Аварийный щит в пищевой промышленности - где необходима регулярная мойка оборудования

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр вводных отверстий соответствует используемым кабельным вводам - в щите есть готовые места под гильзы, но сами вводы не входят в комплект
• Используйте кабельные зажимы и муфты для фиксации проводов - это снижает риск повреждения изоляции при затяжке
• При установке в холодном климате учтите конденсацию - внутри щита может образовываться влага, особенно при перепадах температур
• Для удобства обслуживания располагайте часто используемые устройства (выключатели, кнопки) на уровне глаз - второй ряд оптимален
• Щит распределительный навесной ЩРН-36 IP66 (520х330х120) можно использовать как базу для последующего расширения - при необходимости можно заказать аналогичные модели с большим числом модулей
