Корпус пластиковый OptiBox P UNK 1 06 IP41 КЭАЗ 279160

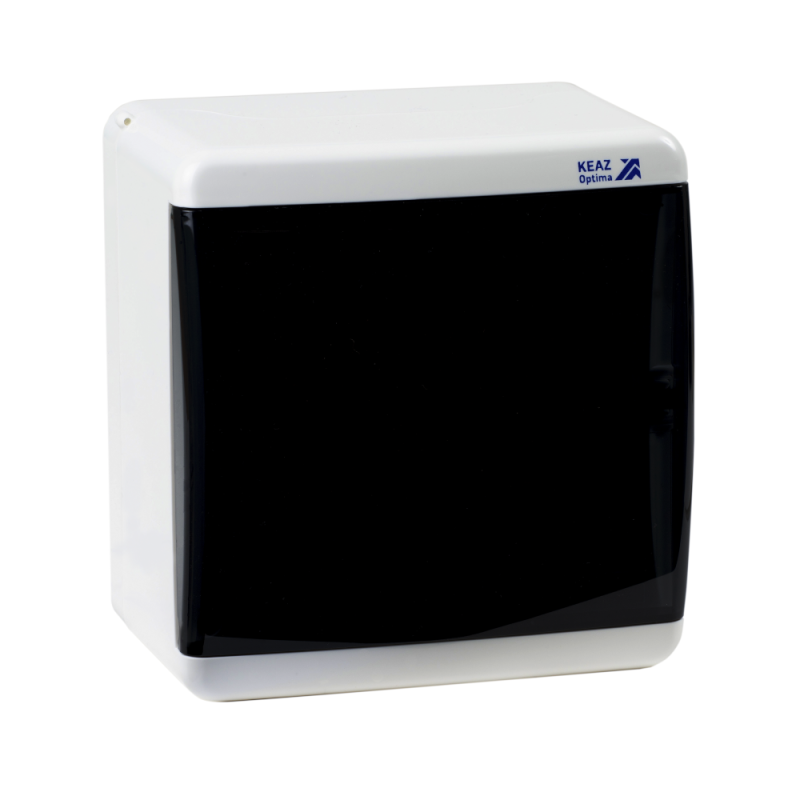

Корпус пластиковый навесной OptiBox P-UNK-1-06-IP41 с прозрачной черной дверью - компактная герметичная коробка из АБС-пластика для монтажа автоматических выключателей, реле и других устройств на DIN-рейке. Подходит для внутренней установки в помещениях с умеренной запыленностью. Артикул 279160, бренд КЭАЗ.

Назначение и область применения

Корпус OptiBox P-UNK-1-06-IP41 предназначен для защиты электромонтажных элементов внутри распределительного щита или на стене. Применяется там, где требуется доступ к оборудованию, но важна защита от случайного прикосновения и пыли. Часто используется в системах управления станков, бытовых щитках, автоматизации зданий и промышленном оборудовании.

Технические характеристики

• Количество модулей DIN: 6 (стандартная ширина одного модуля - 17,5 мм)
• Размеры корпуса: 93,2 × 132 × 140 мм (Ш×В×Г)
• Глубина монтажа: 47,8 мм - позволяет размещать устройства с малой глубиной, например, миниатюрные реле или терморегуляторы
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не проводит ток
• Цвет: белый корпус, прозрачная черная дверь
• Степень защиты IP41 - защищает от твердых частиц больше 1 мм и капель воды, падающих вертикально
• Тип крышки: однодверная, открывается на петлях
• Наличие DIN-рейки: да, встроенная, фиксируется в корпусе
• Наличие монтажной платы: да, для крепления на стену через отверстия
• Количество рядов: один - все устройства располагаются в одном горизонтальном уровне

Совместимость и монтаж

Корпус совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется на стену с помощью встроенных крепежных отверстий - достаточно саморезов M4–M5. Установка возможна как в открытом виде, так и в нишах. Глубина корпуса 140 мм обеспечивает свободный проход проводов, но требует минимального зазора 150 мм между стеной и ближайшим препятствием. Не рекомендуется использовать в местах с частым воздействием струй воды или агрессивных химикатов.

Безопасность и стандарты

Соответствует требованиям IEC 60670-1 и GOST R 50030.2. Корпус выполнен из самозатухающего АБС-пластика, не поддерживающего горение. Защита IP41 предотвращает попадание крупной пыли и вертикально падающих капель воды - этого достаточно для помещений с нормальной влажностью, но недостаточно для влажных цехов или улицы.

Преимущества

• Прозрачная дверь позволяет контролировать состояние контактов и индикации без вскрытия корпуса
• Удобная форма и компактные габариты подходят для ограниченных пространств
• Встроенная DIN-рейка исключает необходимость самостоятельной установки направляющей
• Черная прозрачная дверь снижает блики света и улучшает видимость надписей и индикаторов
• Изготовлен в России, сертифицирован КЭАЗ - гарантия качества сборки и материалов

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP41 не защищает от дождя, брызг или прямого потока воды
• Не подходит для сред с высокой температурой выше +50 C или постоянным перепадом температур
• Ограниченная глубина монтажа (47,8 мм) не позволяет устанавливать крупные устройства, такие как преобразователи частоты или мощные автоматы с большим тепловыделением
• Не имеет функции заземления корпуса - необходимо дополнительно заземлять металлические детали внутри

Примеры использования

• Щит управления насосной станцией в жилом доме
• Распределительный блок для освещения в офисе
• Автоматический контроль нагрева в теплом полу
• Контроллеры для системы вентиляции в подвале
• Локальные щиты на производстве для управления датчиками и реле

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 6 модулей - учтите толщину клеммников и коммутационных аппаратов
• При использовании в условиях повышенной влажности (например, в котельной) дополняйте корпус влагонепроницаемыми прокладками
• При закручивании саморезов не переусердствуйте - АБС-пластик легко трескается при перегрузке
• Для удобства обслуживания оставляйте около 10 см свободного места перед дверью
• Артикул 279160 - единственный вариант с прозрачной черной дверью в серии OptiBox P; другие модели имеют матовые или цветные крышки
