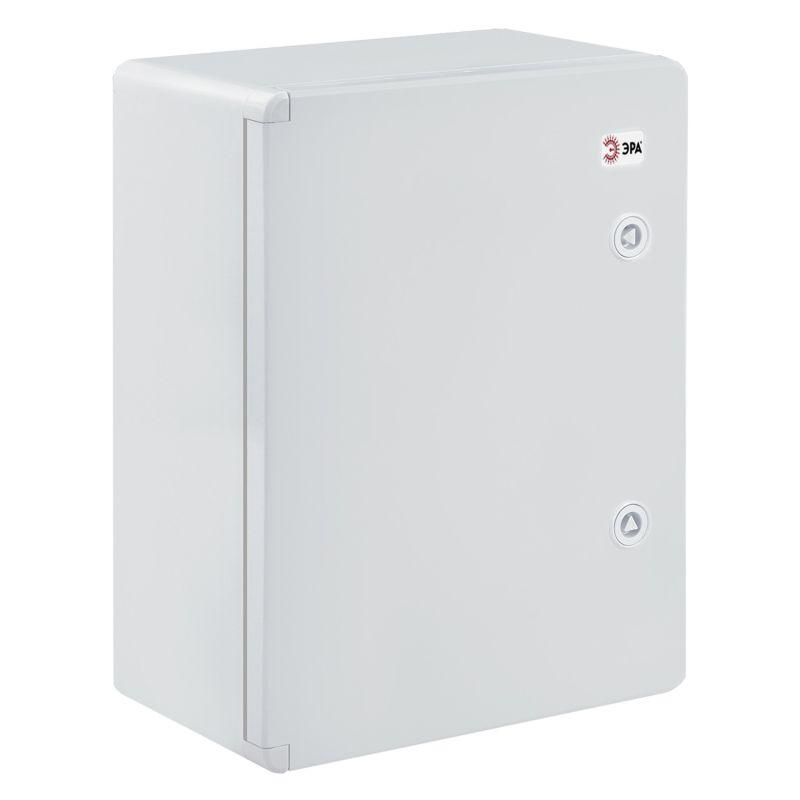

Корпус пластиковый ЩМП-П 700х500х250мм УХЛ1 IP65 IK10 box705025_g ЭРА Б0052370

Щит распределительный пластиковый ЩМП-П 700х500х250мм УХЛ1 IP65 IK10 от бренда ЭРА предназначен для наружной установки и защиты электрооборудования в условиях повышенной запыленности, влаги и механических воздействий. Этот щит обеспечивает надежную компоновку модульных устройств и подходит для систем автоматизации, АСКУЭ и телеметрии.

Назначение и область применения

Щит распределительный пластиковый ЩМП-П 700х500х250мм УХЛ1 IP65 IK10 используется для монтажа автоматических выключателей, контакторов, реле, счетчиков и других модульных устройств. Подходит для установки на улице, в производственных помещениях, на объектах ЖКХ, энергетики и транспорта. Благодаря классу защиты УХЛ1, он работает в широком температурном диапазоне - от −40C до +40C.

Технические характеристики

• Размеры корпуса: 700×500×250 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим веществам и перепадам температур
• Номинальный ток: 100 А - допустимая нагрузка на входную цепь
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип двери: одинарная, с замком - предотвращает несанкционированный доступ
• Тип крышки: закрытого типа - герметичная конструкция
• Способ монтажа: открытая установка - крепится на стену болтами через отверстия в задней стенке
• Цвет: 7035 RAL (серый металлик)
• Наличие монтажной панели: да - внутренняя планка для крепления DIN-рейки и оборудования
• Толщина стенок: 1 мм - достаточна для жесткости, но требует осторожности при сверлении

Совместимость и монтаж

Щит распределительный пластиковый ЩМП-П 700х500х250мм УХЛ1 IP65 IK10 совместим со всеми стандартными DIN-рейками и модульным оборудованием (например, автоматы, УЗО, реле времени). Монтаж выполняется на вертикальную поверхность с помощью четырех крепежных отверстий в задней стенке. Для герметизации кабельных вводов необходимо использовать дополнительные фланцы или вводы - в данном модели они не предусмотрены. Глубина внутри корпуса составляет 250 мм - этого достаточно для установки двух рядов модулей высотой до 18 модулей каждый.

Безопасность и стандарты

Щит соответствует требованиям безопасности по классу защиты II - отсутствие необходимости подключения к контуру заземления снижает риск возникновения потенциальных разностей напряжения. Защита IP65 и IK10 обеспечивают соответствие нормам для внешних установок согласно ГОСТ Р 51317 и ГОСТ Р 51444. Корпус выполнен из самозагасающего АБС-пластика, что исключает распространение пламени при перегреве.

Преимущества

• Высокая степень защиты IP65 позволяет применять щит за пределами зданий без дополнительных кожухов
• Ударопрочность IK10 делает его устойчивым к случайным повреждениям в местах с активным движением людей или техники
• Наличие замка обеспечивает безопасность обслуживания и контроль доступа
• Монтажная панель упрощает сборку и последующую диагностику
• АБС-пластик не подвержен коррозии, легче металлических аналогов и не требует окраски

Ограничения применения

• Не предназначена для установки в средах с постоянным воздействием прямых струй воды под давлением (например, мойки высокого давления)
• Глубина 250 мм ограничивает использование крупногабаритных аппаратов (например, частотных преобразователей с радиаторами)
• Отсутствие готовых кабельных вводов требует самостоятельного приобретения и монтажа фланцев или вводов
• Толщина стенок 1 мм не позволяет сверлить новые отверстия без риска деформации - рекомендуется заранее продумывать расположение всех элементов

Примеры использования

• Распределительный щит на фасаде административного здания для питания освещения и видеонаблюдения
• Шкаф управления насосной станцией на участке водоснабжения
• Щит учета потребления электроэнергии (АСКУЭ) на улице рядом с многоквартирным домом
• Автоматизированная система управления технологическими процессами на производстве с открытыми площадками

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в рамках 250 мм глубины - особенно важно для мощных тепловыделяющих элементов
• Используйте термостойкие кабельные вводы с резиновыми уплотнителями для сохранения степени защиты IP65
• При установке на открытом воздухе ориентируйте дверцу так, чтобы она не находилась под прямыми солнечными лучами - это продлит срок службы уплотнителей
• Не используйте этот щит как основание для тяжелого оборудования - вес оборудования должен передаваться на монтажную панель, а не на стенки корпуса
• Щит ЭРА ЩМП-П 700х500х250мм УХЛ1 IP65 IK10 (арт. б0052370) легко сочетается с другими изделиями серии ЭРА - можно собирать унифицированные системы управления
