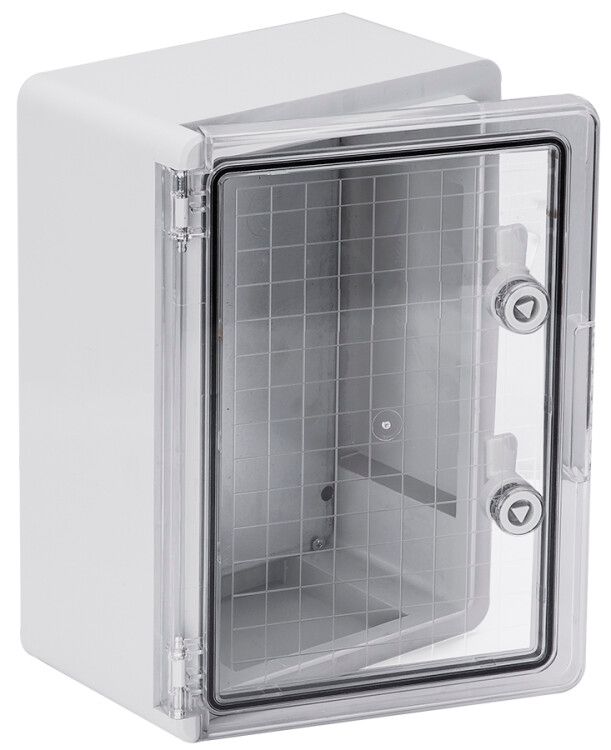

Корпус пластиковый ЩМПп (ВхШхГ) 350х250х150мм с прозрачной дверью УХЛ1 IP65 | MKP92-N-352515-65 IEK

Корпус пластиковый ЩМПп (350х250х150 мм) с прозрачной дверью УХЛ1 IP65 от IEK предназначен для безопасного размещения электротехнических устройств в условиях повышенной запыленности, влаги и перепадов температур. Артикул mkp92-n-352515-65 подойдет для монтажа в промышленных щитах, где важна видимость внутренней начинки и устойчивость к агрессивным средам.

Назначение и область применения

Корпус ЩМПп используется для защиты коммутационных аппаратов, реле, модулей автоматики, счетчиков и других элементов внутри электрощитов. Подходит для открытой установки на стену или опору. Применяется в системах распределения электроэнергии, на производстве, в насосных станциях, на транспорте и в объектах ЖКХ. Особенно эффективен там, где требуется постоянный визуальный контроль за состоянием оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 350×250×150 мм - позволяет разместить до 12–15 стандартных DIN-рейки модулей
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим повреждениям и химическим воздействиям
• Толщина стенок: 1,8 мм - обеспечивает жесткость и долговечность при минимальном весе
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Климатическое исполнение: УХЛ1 - работает при температурах от –45 C до +80 C, подходит для холодных регионов и нагреваемых помещений
• Цвет корпуса: 7035 RAL (серый металлик) - соответствует промышленному стандарту цветового оформления
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Тип крышки: прозрачная - позволяет контролировать состояние контактов, индикаций и проводки без открывания
• Наличие монтажной панели: да - встроенная планка для фиксации DIN-рейки и компактного монтажа компонентов
• Тип двери: одинарная - открывается на петлях, легко доступна для обслуживания
• Способ монтажа: открытая установка - крепится болтами или саморезами к вертикальной поверхности

Совместимость и монтаж

Корпус ЩМПп совместим со всеми типами DIN-реек (35 мм) и стандартными модулями (например, автоматы, УЗО, реле времени). Для монтажа используйте четыре крепежных отверстия по углам задней стенки. Диаметр отверстий - 5 мм, шаг между ними - 300×200 мм. Не требует специальных инструментов. Перед установкой проверьте соответствие посадочных габаритов. Прозрачная дверь фиксируется замком типа “штырь-застежка” - не нуждается в ключе, но предотвращает случайное открытие.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р МЭК 62208 и ГОСТ 15150 для климатического исполнения УХЛ1. Конструкция исключает контакт с токоведущими частями при закрытой двери. Нагрузка на монтажную панель - до 15 кг равномерно распределённого веса. Корпус не горюч - материал класса V-0 по UL 94.

Преимущества

• Прозрачная дверь снижает время диагностики - не нужно открывать корпус для осмотра
• Высокая степень защиты IP65 делает возможным использование в сырых, пыльных и уличных зонах
• АБС-пластик не ржавеет, не корродирует и не требует окраски
• Широкий диапазон температур - можно использовать даже в неотапливаемых помещениях зимой
• Встроенная монтажная панель экономит время сборки и улучшает организацию проводки

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном подводе
• Не рекомендован для взрывоопасных сред (не имеет взрывозащиты Ex)
• Пластиковая конструкция менее устойчива к сильным ударам, чем металлический корпус - не следует применять в местах с высокой механической нагрузкой
• Прозрачная дверь может помутнеть при длительном воздействии УФ-излучения - не стоит использовать на открытом воздухе без защиты от прямого солнца более 2–3 лет

Примеры использования

• Щит управления конвейером на пищевом производстве - защита от брызг воды и пыли муки
• Распределительный щит на тепловой пункте - выдерживает низкие температуры зимой
• Автоматический щит освещения во дворе - устойчив к влаге и пыли
• Контрольный шкаф на станции водоочистки - удобство визуального контроля работы реле

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточный запас длины - при закрытии двери они не должны натягиваться
• Используйте термостойкие клеммы и изоляцию - температура внутри корпуса может достигать +80 C
• При установке на улице - предусмотрите козырек или защитный кожух сверху, чтобы продлить срок службы прозрачной двери
• Для быстрого обслуживания - крепите часто обслуживаемые устройства (например, кнопки, индикаторы) рядом с дверью
• При заказе нескольких корпусов - учтите, что артикул mkp92-n-352515-65 одинаков для всех экземпляров серии IEK; отличаются только партии производства
