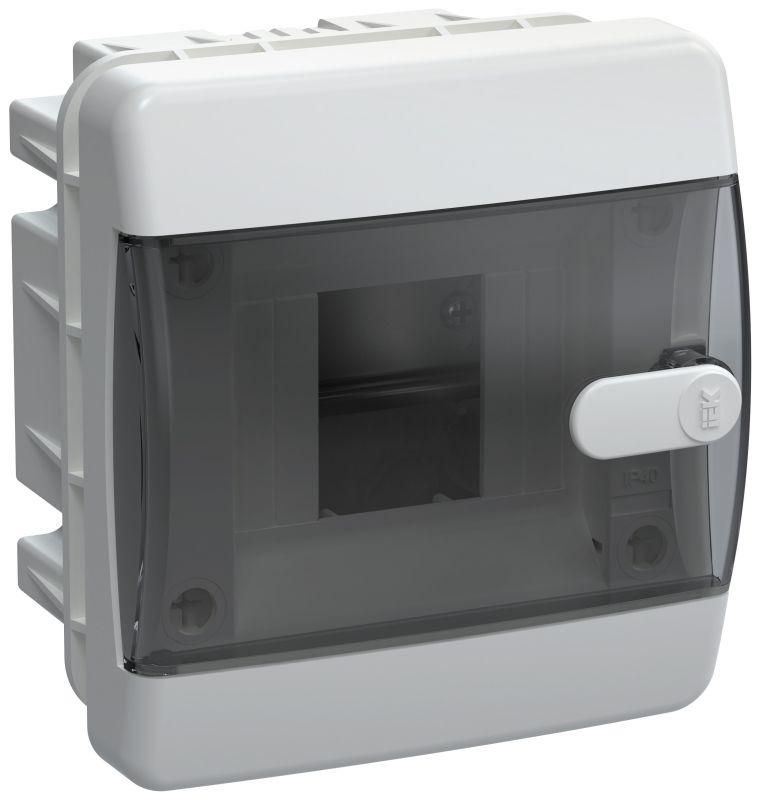

Корпус пластиковый встраиваемый на 4 модуля ЩРВ-П-4 IP41 черная прозрачная дверь UNION Compact | UIC-KP12-V-04-41-K01 IEK

Корпус пластиковый встраиваемый на 4 модуля ЩРВ-П-4 IP41 черная прозрачная дверь от IEK (ИЭК) - компактное решение для монтажа автоматических выключателей, УЗО и других модульных устройств в стене. Артикул uic-kp12-v-04-41-k01 подходит для бытовых и коммерческих распределительных щитов, где важна надежная защита и скрытая установка.

Назначение и область применения

Корпус ЩРВ-П-4 предназначен для внутренней установки в стену и сборки распределительных щитов с одним рядом модульных аппаратов. Подходит для использования в квартирах, офисах, торговых точках и легких производственных помещениях. Обеспечивает защиту от случайного прикосновения к токоведущим частям и механических повреждений.

Технические характеристики

• Количество модулей: 4 (стандартная ширина 18 мм на каждый модуль)
• Глубина монтажа: 64,5 мм - требует соответствующего углубления в стене
• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик и поликарбонат - устойчив к ударным нагрузкам и перепадам температур
• Наличие DIN-рейки: да - стандартная 35 мм рейка для фиксации модулей
• Цвет корпуса: 9016 RAL (черный матовый)
• Крышка: прозрачная, закрытого типа - позволяет видеть состояние устройств без вскрытия
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Количество рядов: один - рассчитан на однорядную компоновку

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматические выключатели, УЗО, реле напряжения, счетчики. Для монтажа требуется подготовить нишу в стене глубиной не менее 65 мм. Коробка крепится к стене с помощью анкеров или дюбелей через отверстия в боковых стенках. Прозрачная крышка фиксируется на петлях и открывается на 90 градусов. После установки всех модулей крышку можно закрыть и запереть на замок.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Материалы корпуса не поддерживают горение и имеют самозатухающие свойства. Защита IP41 предотвращает попадание крупной пыли и капель воды - подходит для помещений с нормальной влажностью, но не для улицы, ванных комнат или сырых цехов.

Преимущества

• Удобство обслуживания: прозрачная крышка позволяет контролировать положение контакторов и индикаторов без вскрытия
• Защита от несанкционированного доступа: встроенный замок исключает случайное вмешательство
• Высокая механическая прочность: материал корпуса выдерживает удары и давление при монтаже
• Чистый внешний вид: черный цвет (RAL 9016) хорошо сочетается с современным интерьером
• Легкий вес: удобен для работы в труднодоступных местах

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, снега или высокой влажности
• Не рекомендован для ванных комнат, бань, подвалов с постоянной сыростью - риск конденсата и коррозии контактных элементов
• Ограниченная глубина (64,5 мм): не подходит для установки больших устройств, таких как многофазные счетчики или мощные реле с большими клеммниками
• Только один ряд модулей - нельзя использовать для двухрядных схем

Примеры использования

• Распределительный щит в квартире: 2 автомата на освещение, 1 УЗО на розетки, 1 автомат на розетку кухни
• Офисный щит: управление светом, розетками и сетью для компьютеров
• Магазин: контроль питания витрин, холодильника и сигнализации
• Производственный участок: питание маломощного оборудования (конвейера, насоса, датчиков)

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 2–3 мм больше, чем 64,5 мм, чтобы корпус легко входил и не деформировался
• При использовании длинных проводов оставляйте запас внутри корпуса - не допускайте натяжения, которое может повредить клеммы
• Не используйте этот корпус для устройств с тепловыделением выше 100 Вт - ограниченная вентиляция может вызвать перегрев
• При необходимости замены модуля - отключите питание, снимите крышку и открутите DIN-рейку, если она съемная
• Артикул uic-kp12-v-04-41-k01 - часть серии UNION Compact от IEK; аналогичные модели с другим количеством модулей (например, 6 или 12) подходят для более сложных систем
