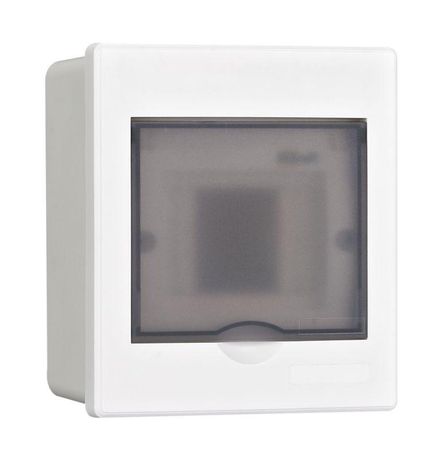

Корпус встраиваемый дв. 1 ряд 4 мод. IP41 ЩРВ-П пласт. прозр. DEKraft 31050DEK APC

Корпус встраиваемый пластиковый с прозрачной дверью 1 ряд 4 модуля IP41 ЩРВ-П от DEKRAFT - компактное решение для внутренней установки модульного оборудования в стенах. Подходит для распределительных щитов в жилых и коммерческих помещениях, обеспечивает доступ к автоматам и УЗО через прозрачную дверцу. Артикул 31050dek.

Назначение и область применения

Корпус ЩРВ-П предназначен для монтажа внутри стен в местах, где требуется скрытая установка электрооборудования. Используется для защиты и организации модульных устройств: автоматических выключателей, УЗО, реле, счетчиков и других элементов шириной 18 мм. Применяется в квартирах, офисах, торговых центрах и объектах с ограниченным пространством. Подходит для систем освещения, бытовой автоматики и слаботочных устройств.

Технические характеристики

• Количество модулей: 4 (по 18 мм каждый, всего 72 мм)
• Конструкция: однорядная, с одной DIN-рейкой
• Материал корпуса: негорючий ABS-пластик (RAL9003 - белый матовый)
• Дверца: прозрачная, из органического стекла, фиксируется в открытом положении
• Степень защиты: IP41 - защита от твердых предметов >1 мм и капель воды, падающих вертикально
• Крепление: встраиваемое, с отверстиями для ввода кабелей
• Установленные элементы: держатель для нулевой (N) и заземляющей (PE) шинок
• Габариты: соответствуют стандартному формату для 4 модулей

Совместимость и монтаж

Корпус ЩРВ-П полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. DIN-рейка стандарта EN 60715 позволяет устанавливать любые устройства с шагом 17,5 мм. Для монтажа необходимо:

• Вырезать в стене проём по габаритам корпуса (не забудьте учесть глубину)
• Подвести кабели через предварительно подготовленные отверстия в задней стенке
• Зафиксировать корпус в нише с помощью раствора или специальных крепежей
• Установить DIN-рейку, затем смонтировать оборудование
• Подсоединить шины N и PE к предусмотренным контактам

Не используйте силу при закрывании дверцы - она защелкивается мягко, без механического усилия.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям пожарной безопасности. Защита IP41 гарантирует безопасность при случайном контакте с крупными предметами и вертикальными брызгами воды - например, при мойке помещений. Соответствует международным нормам для распределительных щитов класса II.

Преимущества

• Прозрачная дверца позволяет контролировать состояние устройств без вскрытия щита
• Фиксация дверцы в открытом положении упрощает обслуживание и диагностику
• Интегрированные крепления для шинок исключают необходимость дополнительного крепления
• Пластиковая конструкция не требует заземления корпуса
• Матовый белый цвет (RAL9003) гармонирует с большинством интерьеров

Ограничения применения

• Не предназначено для наружной установки - IP41 недостаточен для воздействия дождя, пыли или перепадов температур
• Не рекомендуется использовать в помещениях с высокой влажностью (бассейны, парильни, подвалы с постоянной сыростью)
• Не поддерживает более чем 4 модуля - нельзя расширять до двух рядов
• ABS-пластик менее устойчив к механическому удару, чем металлический корпус

Примеры использования

• Щиток в коридоре квартиры: автомат для света, УЗО на розетки, реле времени для системы отопления
• Общий этажный щит в многоквартирном доме: вводной автомат + счетчики
• Кабинет в офисе: управление освещением, розетками и сетевым фильтром
• Система видеонаблюдения: питание камер, реле включения/выключения

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен входить свободно, без давления на дверцу
• При подключении шинок N и PE соблюдайте полярность и плотность соединений
• Не затягивайте болты слишком сильно - пластик легко трескается
• Для удобства обслуживания оставляйте минимум 10–15 см свободного пространства перед щитком
• Артикул 31050dek - единственный вариант в серии ЩРВ-П Lite с прозрачной дверцей; другие модели имеют глухую крышку
