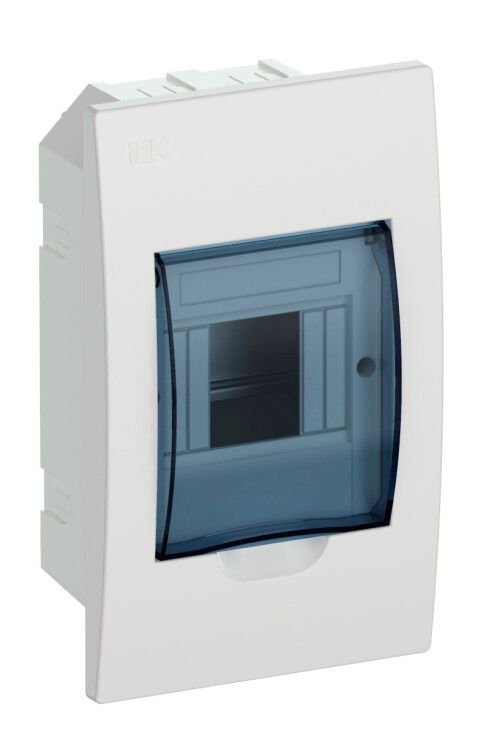

Корпус встраиваемый ЩРВ-П-4 Krepta 3 IP41 пластик. бел. IEK MKP12-V-04-40-20

Корпус встраиваемый ЩРВ-П-4 пластиковый белый IP41 от IEK - это надежное решение для скрытой установки в стену, предназначенное для размещения модульных аппаратов в распределительных щитках осветительных сетей. Артикул mkp12-v-04-40-20 соответствует сериям KREPTA и обеспечивает совместимость с типичными требованиями жилых и общественных зданий.

Назначение и область применения

Корпус ЩРВ-П-4 используется для внутренней установки в стены помещений с нормальными условиями эксплуатации. Внутрь него устанавливаются модульные устройства: автоматические выключатели, УЗО, дифавтоматы, таймеры, реле времени и другие элементы управления освещением. Подходит для квартир, офисов, школ, больниц и других объектов, где требуется компактное и защищенное размещение электрооборудования.

Технические характеристики

• Номинальное напряжение: 380 В - допустимо использование в трехфазных и однофазных сетях до этого значения;
• Номинальный ток: 63 А - максимальный ток, который может проходить через установленные автоматы без перегрузки корпуса;
• Количество модулей: 4 - позволяет разместить до четырех стандартных модульных устройств шириной 17,5 мм каждое;
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды; не предназначена для влажных или наружных условий;
• Материал корпуса: АБС-пластик - ударопрочный, самозатухающий, не поддерживающий горение;
• Глубина монтажа: 56 мм - требуемая глубина ниши в стене для полноценной установки;
• Диапазон рабочих температур: от -20 до +80 C - работает в большинстве климатических зон России, включая неотапливаемые помещения;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности внутри помещений;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже;
• Цвет: белый - сочетается с интерьерами, легко окрашивается при необходимости;
• Количество рядов: 1 - однорядная компоновка, без возможности расширения в высоту;
• Наличие DIN-рейки: да - стандартная рейка 35 мм, закрепленная внутри корпуса;
• Наличие двери: да - закрытого типа, обеспечивает доступ к оборудованию только после открывания;
• Нормативный документ: ТУ 27.90.33-003-83135016-2017 - соответствие техническим условиям производителя;
• Код в реестре РЭ: РЭ-226/19 - зарегистрирован в государственном реестре радиоэлектронной продукции.

Совместимость и монтаж

Корпус ЩРВ-П-4 совместим со всеми стандартными модульными устройствами, соответствующими ГОСТ Р 50030.2 и IEC 60947. Для монтажа необходима подготовленная ниша в стене глубиной не менее 56 мм. Корпус фиксируется с помощью встроенных крепежных отверстий - достаточно вставить дюбеля и затянуть винты. Предварительно выштампованные вводы позволяют заводить кабели с любой стороны: сверху, снизу, слева или справа - без дополнительного сверления. DIN-рейка уже установлена и готова к монтажу автоматов. Крепление нулевой шины осуществляется с помощью специальной планки внутри корпуса. Комплектация некомплектная - дверь, рейка и планка есть, но кабельные зажимы, метки и крепеж необходимо докупить отдельно.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что исключает распространение пламени при возгорании. Соответствует требованиям ТУ 27.90.33-003-83135016-2017 и имеет регистрацию в реестре РЭ. Степень защиты IP41 обеспечивает минимальную защиту от попадания инструментов и крупных частиц, а также от конденсата и вертикальных брызг - однако не рекомендуется для установки в сырых местах (ванна, баня, подвал без гидроизоляции). Температурный диапазон (-20…+80 C) позволяет использовать его даже в неотапливаемых помещениях зимой.

Преимущества

• Ударопрочный и огнеупорный АБС-пластик повышает безопасность при аварийных ситуациях;
• Предварительно выполненные вводы для кабелей экономят время на монтаже - не нужна доработка корпуса;
• Фиксированная DIN-рейка и планка для нулевой шины обеспечивают четкую организацию проводки;
• Закрытая дверь снижает риск случайного контакта с токоведущими частями;
• Белый цвет маскирует следы старения и хорошо сочетается с отделкой интерьера;
• Универсальные винты подходят для любых типов крепежа в бетон, кирпич или гипсокартон.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, снега или пыли;
• Не подходит для помещений с постоянной высокой влажностью (баня, бассейн, прачечная) - отсутствует герметизация;
• Максимальная глубина ниши - 56 мм; не подходит для установки в тонкие перегородки или при ограниченном пространстве;
• Только один ряд модулей - нельзя увеличить количество мест для оборудования без замены корпуса;
• Комплектация некомплектная - кабельные вводы, маркировочные этикетки и крепеж для шин не входят в базовую комплектацию.

Примеры использования

• Осветительный щиток в квартире - размещение автомата на свет, УЗО на розетки и таймера для уличного освещения;
• Распределительный щит в офисе - управление группами люминесцентных светильников и розеточных контуров;
• Общественное здание - щит на этаже с автоматами для коридоров, туалетов и эвакуационного освещения;
• Частный дом - установка в нишу стены рядом с входом для контроля освещения всего дома.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, иначе корпус не войдет полностью;
• Используйте кабельные зажимы (докупаются отдельно) для фиксации вводов - это повысит надежность и защиту от протягивания;
• Маркировочную ленту, которая входит в комплект, используйте сразу при сборке - легче запомнить назначение каждого автомата;
• При использовании в холодных помещениях (например, на лестничной клетке) убедитесь, что температура не опускается ниже -20 C - иначе пластик станет хрупким;
• Не применяйте этот корпус вместо щита с IP54/IP65 - он не защищен от пыли и брызг сбоку.
