Пульт управления напольный TP10 IP55 (ВхШхГ) 960х1000х500мм |mb-96-100-40|EKF

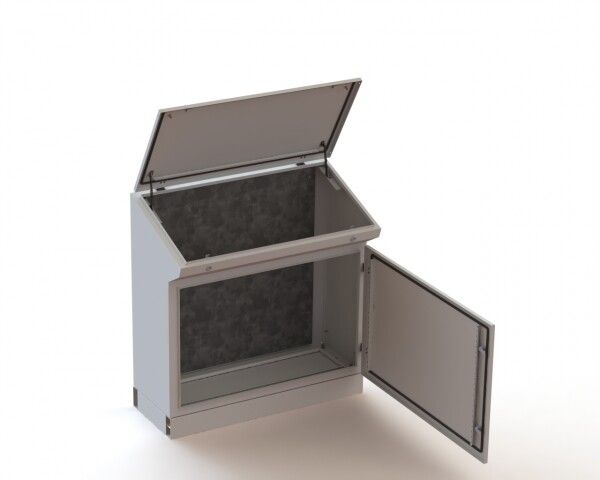

Пульт управления напольный TP10 IP55 (960×1000×500 мм) от EKF серии PROxima - это прочный корпус для размещения элементов управления технологическими процессами в условиях производства. Устройство рассчитано на установку в помещениях с повышенной запыленностью и влажностью, обеспечивает надёжную защиту внутренней аппаратуры и удобный доступ оператору.

Назначение и область применения

Пульт управления напольный TP10 IP55 предназначен для монтажа органов управления, кнопок, переключателей, контакторов и других устройств автоматизации. Подходит для использования на станках, конвейерах, линиях обработки металла, пищевого и химического производства. Корпус устанавливается на полу и используется там, где требуется фиксированное, защищённое место для управления оборудованием вручную.

Технические характеристики

• Габариты: 960 × 1000 × 500 мм
• Материал корпуса: сталь толщиной 1,5 мм
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Цвет: RAL 7035 (серый матовый)
• Отделка: порошковое покрытие - устойчиво к механическим повреждениям и коррозии
• Количество дверей: одна, с замком
• Высота цоколя: 100 мм - позволяет легко проводить уборку и предотвращает попадание влаги с пола
• Монтажная панель: толщина 2 мм, закреплена внутри корпуса
• Гарантия: 60 месяцев

Совместимость и монтаж

Пульт управления напольный TP10 IP55 совместим с любыми стандартными коммутационными и управляющими устройствами, которые крепятся на DIN-рейку или через отверстия в монтажной панели. Для монтажа необходимо:

• Установить корпус на ровную горизонтальную поверхность;
• Закрепить его при необходимости анкерами (особенно при вибрациях оборудования);
• Пропустить кабели через кабельные вводы (не входят в комплект - требуются дополнительно);
• Обеспечить свободный доступ к двери для обслуживания.

Внутреннее пространство позволяет разместить до 8–10 DIN-реек в зависимости от габаритов оборудования. Цоколь высотой 100 мм исключает контакт корпуса с влажным полом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60204-1 для электрооборудования машин. Степень защиты IP54 гарантирует безопасную работу в средах с пылью и капельной влагой, однако не предназначено для постоянного воздействия струй воды или погружения. Напряжение питания и токи, проходящие через оборудование внутри корпуса, должны соответствовать нормам безопасности для рабочих мест.

Преимущества

• Высокая жесткость корпуса благодаря стальной конструкции толщиной 1,5 мм - выдерживает нагрузки и удары при эксплуатации;
• Порошковое покрытие устойчиво к царапинам, химикатам и выцветанию;
• Цоколь снижает риск повреждения нижней части корпуса при мойке или влажной уборке;
• Одна крупная дверь обеспечивает быстрый доступ ко всем компонентам;
• Длительная гарантия - 5 лет - свидетельствует о долговечности материалов и сборки.

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP54 недостаточно для дождя, снега или прямого солнечного излучения;
• Не имеет встроенных вентиляторов или терморегуляторов - при высокой температуре окружающей среды возможен перегрев внутренних компонентов;
• Кабельные вводы не входят в комплект - их нужно приобретать отдельно;
• Не рекомендован для взрывоопасных зон - отсутствует сертификация Ex.

Примеры использования

• Управление ленточным конвейером на заводе по переработке пластмасс;
• Локальный пульт старта/останова на металлорежущем станке;
• Центр управления насосной станцией в водоканале;
• Пункт контроля на участке упаковки продуктов питания.

Практические советы

• Перед монтажом проверьте, что внутренние размеры корпуса позволяют разместить все необходимые устройства - особенно если используются большие контакторы или частотники;
• Используйте кабельные вводы с герметичными прокладками - они продлевают срок службы защиты IP54;
• При установке рядом с источниками тепла или вибраций предусмотрите демпферные прокладки между корпусом и полом;
• Не забывайте регулярно осматривать уплотнители двери - их износ снижает эффективность защиты;
• Пульт управления напольный TP10 IP55 от EKF хорошо сочетается с другими изделиями серии PROxima - можно использовать единый стиль исполнения всей автоматической системы.
