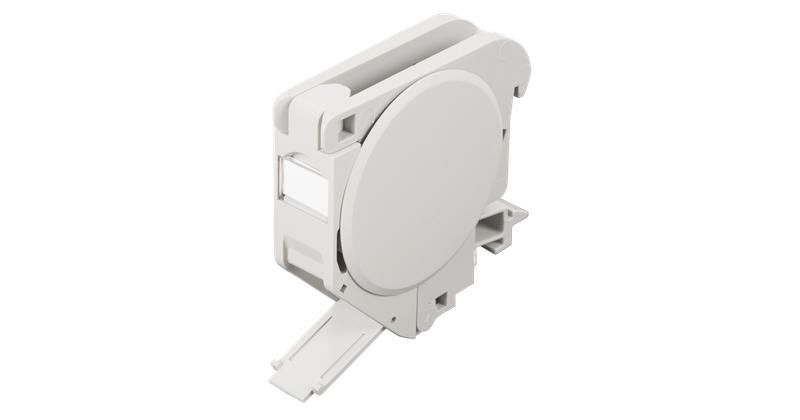

Корпус розетки с креплением под DIN-рейку модули-вставки Keystone 1 порт 2 боковые крышки откидной сер. NIKOMAX NMC-MB1P-DR-GY ЭКО37581

Корпус розетки NIKOMAX с креплением под DIN-рейку - компактное решение для монтажа одного модуля Keystone RJ45 в распределительных щитах и технологических шкафах. Артикул эко37581 / nmc-mb1p-dr-gy обеспечивает надежную фиксацию и защиту сетевых соединений в условиях промышленной среды.

Назначение и область применения

Корпус розетки используется для установки стандартных модулей Keystone Jack типа RJ45 в местах, где требуется организовать точку доступа сети в пределах электрощита или шкафа управления. Подходит для монтажа в автоматизированных системах, серверных помещениях, на производстве - там, где нужны чистые, защищённые и легко маркируемые точки подключения Ethernet.

Технические характеристики

• Тип изделия: корпус для информационной розетки
• Монтаж: на стандартную DIN-рейку 35 мм
• Количество портов: 1 (для одного модуля Keystone)
• Тип разъёма: RJ45
• Цвет: белый (корпус поставляется в сером цвете - указанная маркировка «белый» в характеристиках является ошибкой)
• Материал: ударопрочный АВС-пластик
• Защита: пылезащитная шторка, две торцевые крышки
• Заземление: внутренний медный контакт для экранированных модулей
• Ширина совместимых модулей: до 17 мм
• Установка: для наружной эксплуатации
• Цветовая маркировка: да - есть площадка для наклеивания этикеток

Совместимость и монтаж

Корпус совместим с любыми модулями Keystone Jack шириной до 17 мм - включая однопортовые RJ45, комбинированные модули и даже некоторые оптические переходники. Монтаж выполняется путём защёлкивания на DIN-рейку; фиксация механическая, без инструментов. Для установки винтового крепления используются предусмотренные отверстия на боковых стенках корпуса - они позволяют дополнительно закрепить устройство болтом, если требуется повышенная устойчивость к вибрациям.

При установке нескольких корпусов в одну линию - торцевые крышки следует монтировать только на крайние устройства. Центральные корпусы между собой не требуют защиты - их боковые поверхности будут закрыты соседними корпусами.

Безопасность и стандарты

Корпус соответствует требованиям по механической прочности и защите от внешнего воздействия. Наличие пылезащитной шторки повышает уровень защиты контактов при неиспользовании. Медный заземляющий контакт обеспечивает эффективное экранирование при использовании экранированных (STP/FTP) модулей - снижает помехи и соответствует принципам правильного заземления в сетях категории Cat5e/Cat6.

Преимущества

• Стандартный формат - совместим с тысячами существующих модулей Keystone
• Ударопрочный пластик выдерживает механические нагрузки в промышленной среде
• Площадка для маркировки упрощает идентификацию портов в сложных системах
• Заземляющий контакт обеспечивает целостность экрана при работе с экранированными кабелями
• Решение для наружной установки - можно использовать вне помещений при условии защиты от прямого попадания воды

Ограничения применения

• Не предназначена для установки двух или более модулей - только один порт на корпус
• Не герметична: хотя имеет шторку и защиту от пыли, не рассчитана на постоянное воздействие воды или высокую влажность без дополнительной защиты
• Подходит только для модулей шириной ≤17 мм - крупные модули (например, с USB или HDMI) не войдут
• Не содержит собственного коммутирующего элемента - нужен отдельный модуль Keystone

Примеры использования

• Интеграция сетевой точки в шкаф управления станком для подключения HMI-панели
• Установка в распределительном щите цеха для подключения PLC-устройств через Ethernet
• Фиксация точки доступа в телекоммуникационном шкафу на объекте с ограниченным пространством
• Обустройство временной точки связи на стройплощадке при наличии DIN-рейки в переносном шкафе

Практические советы

• Перед установкой проверьте ширину вашего модуля Keystone - он должен входить свободно, без усилия
• Если используете экранированный кабель - обязательно подсоедините экран к медному контакту внутри корпуса
• Для долговечности маркировки используйте термостойкие этикетки - обычная бумага может выцвести при температуре выше +60C
• При групповой установке нескольких корпусов - начните сборку с края, чтобы правильно расположить торцевые крышки
• Этот корпус не заменяет IP65-коробку - если требуется защита от брызг или дождя, установите его в закрытый шкаф с уровнем защиты IP54+
