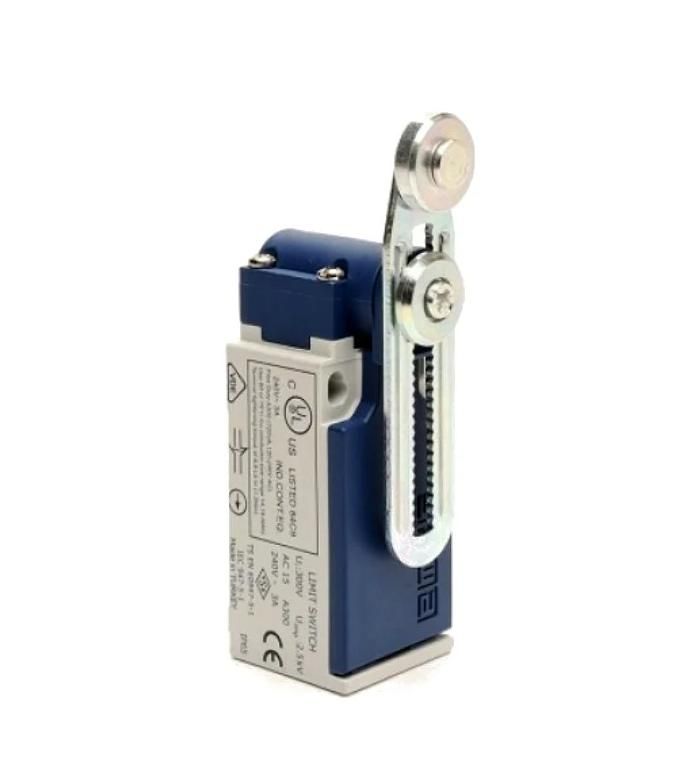

Корпус с блок-контактом EMAS L5K13

Корпус с блок-контактом концевого выключателя серии L5 от бренда EMAS (артикул l5k13) предназначен для надёжной коммутации цепей управления в автоматических системах. Он сочетает механическую прочность, защиту IP65 и два типа контактов - нормально замкнутый и нормально открытый - что делает его универсальным решением для контроля положения движущихся элементов.

Назначение и область применения

Корпус с блок-контактом концевого выключателя серии L5 используется там, где необходимо точно фиксировать положение механизма - например, на заводах, конвейерах, лифтах, станках или устройствах с автоматическим управлением. Когда движущийся элемент задействует упор, выключатель моментально переключает состояние контактов, передавая сигнал в систему управления. Подходит для работы в условиях повышенной запылённости и влаги благодаря защите IP65.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 3 А переменного тока
• Изоляционное напряжение: 2500 В переменного тока (выдерживает 1 мин.)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: между корпусом и контактами - 2000 В; между разомкнутыми контактами - 1500 В
• Механический ресурс: до 10 млн циклов
• Электрический ресурс: до 1 млн циклов
• Частота операций: до 1800–3000 в час
• Температурный режим: от –5 C до +40 C
• Защита: IP65 (полностью герметичен против пыли и струй воды)
• Сечение кабеля: 1,5–2,5 мм2
• Тип ввода: PG13,5 (для трёх кабелей одновременно)
• Категория нагрузки: AC15 (коммутирование катушек реле и малых двигателей)

Совместимость и монтаж

Корпус совместим со всеми стандартными блоками контактов серии L5 от EMAS. Блок контактов съёмный - можно легко заменить без демонтажа всего устройства. Установка выполняется через стандартные крепёжные отверстия, соответствующие типовым размерам. Кабель заводится через один вход PG13,5 - он рассчитан на три провода, что позволяет подключить питание, сигнализацию и заземление одним проходом. Для правильной сборки важно соблюдать рекомендованную площадь сечения кабеля - 1,5–2,5 мм2. Превышение этого значения затруднит герметизацию ввода.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта IEC 60947-5-1 (EN 60947-5-1, VDE 0660), который регламентирует безопасность и испытания аппаратов управления. Конструкция обеспечивает двойную изоляцию, снижающую риск поражения током даже при повреждении одного уровня защиты. Номинальное напряжение изоляции 2500 В гарантирует отказоустойчивость при импульсных скачках сети.

Преимущества

• Универсальный набор контактов: 1 нормально замкнутый + 1 нормально открытый - подходят для большинства схем управления
• Мгновенное срабатывание - минимальная задержка реакции на действие упора
• Герметичный корпус IP65 - работает в сыром, пыльном или агрессивном окружении
• Съёмный блок контактов - быстрая замена без потери настроек или демонтажа корпуса
• Высокий ресурс - долгий срок службы даже при интенсивном применении

Ограничения применения

• Не температурам ниже –5 C или выше +40 C - возможна потеря герметичности или изменение характеристик материалов
• Запрещено использовать для коммутации мощных нагрузок свыше 3 А или напряжений выше 240 В переменного тока
• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Подключение кабелей более чем 2,5 мм2 невозможно - не войдут в ввод PG13,5

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ
• Обнаружение наличия изделия на конвейере
• Автоматическое отключение лифта при достижении верха или низа шахты
• Контроль закрытия люка или крышки оборудования
• Сигнализация аварийной остановки в пищевой промышленности

Практические советы

• Перед установкой проверьте соответствие диаметра упора и хода действия - слишком слабый или жесткий удар может повредить механизм
• При многократном использовании в высокочастотных циклах следите за нагревом контактов - допустимо лишь до 3000 операций в час
• При необходимости замены контактов используйте оригинальные комплекты серии L5 - сторонние аналоги могут не обеспечивать требуемые параметры изоляции
• Проверяйте плотность посадки кабеля после затяжки ввода - протечки внутри корпуса вызывают коррозию и выход из строя
• Для длительной эксплуатации вне помещений рекомендуется дополнительно защитить место монтажа от прямого попадания осадков
