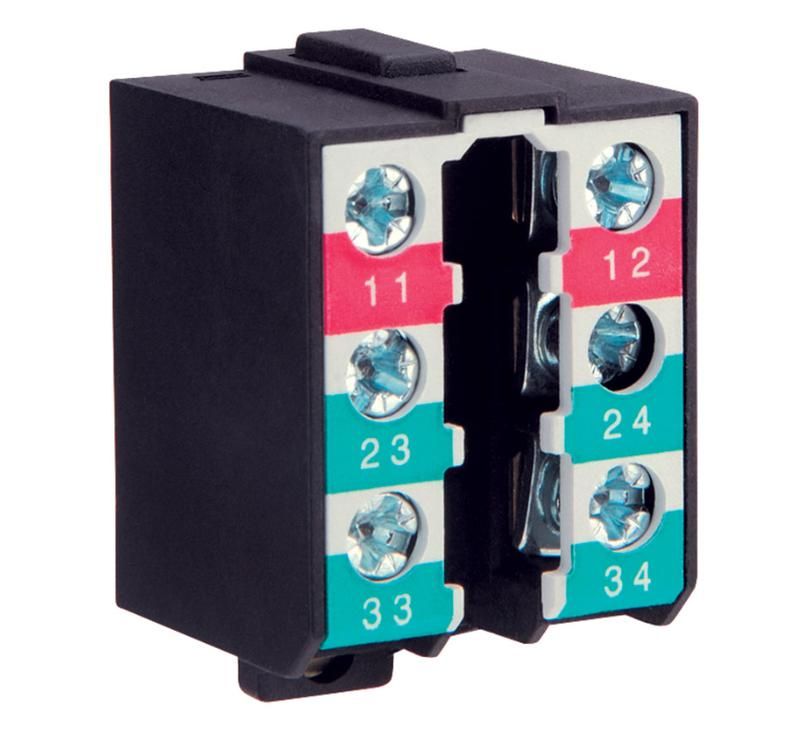

Медленнодействующий контактный блок Emas 2НО+1НЗ - LK20K27

Блок контактный медленнодействующий 2НО+1НЗ LK20K27 от бренда EMAS - это надёжный концевой выключатель для фиксации положений механизмов в условиях вибраций и механических ударов. Подходит для управления цепями малой мощности в промышленном оборудовании.

Назначение и область применения

Блок контактный LK20K27 используется для контроля положения движущихся частей оборудования. Когда объект задевает плунжер, контакты переключаются - замыкаются или размыкают цепь. Это позволяет сигнализировать о достижении предельного положения, например, при окончании хода тележки, двери или стола станка. Применяется там, где важна точная фиксация, а не быстрое реагирование - в автоматических линиях, конвейерах, лифтах, упаковочных машинах.

Технические характеристики

• Количество контактов: 2 нормально открытых (2 НО) + 1 нормально закрытый (1 НЗ)
• Тип срабатывания: медленнодействующий - синхронное переключение всех контактов при полном нажатии плунжера
• Длина плунжера: короткая - обеспечивает компактную установку и минимальный ход для активации
• Материал корпуса: термостойкий пластик, устойчивый к маслам и химическим воздействиям
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Рабочая температура: от -25C до +70C
• Электрические параметры: не указаны - требуется проверить совместимость с нагрузкой по току и напряжению

Совместимость и монтаж

LK20K27 монтируется на раму, стенку или направляющую с помощью двух крепёжных отверстий. Установка требует жёсткой фиксации - вибрация может вызвать ложные срабатывания. Посадочный диаметр корпуса соответствует стандартным креплениям для аналогичных концевиков. Кабельный ввод отсутствует - провода подключаются через клеммник на корпусе. Для подключения используйте провода сечением до 1,5 мм2. Не допускается использование с высокими импульсными токами - устройство рассчитано на постоянные или слаботочные нагрузки.

Безопасность и стандарты

Не имеет сертификатов взрывозащиты, не предназначен для работы во взрывоопасной среде. Соответствует общим требованиям безопасности для промышленных коммутационных устройств, но не проходил специальную сертификацию по ГОСТ Р МЭК 60947-5-1. Перед использованием в ответственных системах рекомендуется проверить соответствие проектным требованиям.

Преимущества

• Синхронное срабатывание трёх контактов исключает временные рассогласования в работе цепей
• Короткий плунжер снижает риск заедания при установке в ограниченных пространствах
• Устойчивый к маслам корпус сохраняет работоспособность в условиях технологической смазки
• Простая конструкция - мало подвижных деталей, что повышает долговечность

Ограничения применения

• Не применяется в средах с повышенной запылённостью или влагой - степень защиты IP40 недостаточна
• Не подходит для частого срабатывания (более 1000 циклов/час) - из-за медленного действия возможен износ контактов
• Не предназначена для управления силовыми цепями выше 5 А / 250 В переменного тока - требуется внешняя коммутация
• Не работает при температуре ниже -25C и выше +70C - возможна потеря герметичности или деформация материалов

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Определение завершения движения двери шлюзовой камеры
• Контроль наличия изделия на конвейере перед зоной упаковки
• Сигнализация о полном открывании люка обслуживания

Практические советы

• Перед установкой проверьте ход плунжера - он должен полностью нажиматься при достижении нужного положения, но не перегружаться
• Используйте защитные крышки или экраны, чтобы избежать попадания металлической стружки на плунжер
• Подключение контактов лучше выполнять с учётом полярности - хотя устройство не чувствительно к ней, для согласованности с другими элементами системы соблюдайте единую схему
• При замене старого устройства сверьте тип контактов: LK20K27 имеет именно 2НО+1НЗ - другие модели могут отличаться
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить ход плунжера
