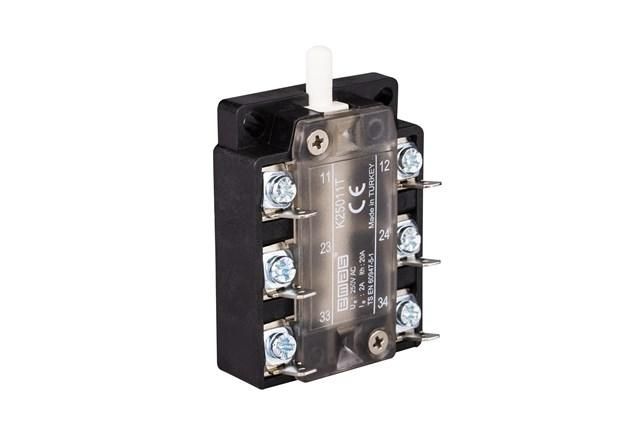

Выключатель-мини клемный (2НО+1НЗ) EMAS K25011T

Выключатель концевой клеммный (2НО+1НЗ) от бренда EMAS с артикулом k25011t предназначен для фиксированного контроля положения механизмов в автоматизированных системах. Его компактная клеммная конструкция упрощает подключение и обслуживание, особенно там, где важна надёжность и минимизация внешних соединений.

Назначение и область применения

Этот выключатель используется для сигнализации достижения предельного положения движущихся частей оборудования. Он реагирует на механический контакт - например, когда деталь задевает рычаг выключателя. Подходит для станков, конвейеров, шлюзов, лифтов и других устройств, где требуется точное определение крайнего положения.

Технические характеристики

• Количество контактов: 2 нормально замкнутых (2НО) + 1 нормально разомкнутый (1НЗ)
• Тип подключения: клеммный (без проводов на выходе - подключение выполняется самостоятельно)
• Механизм действия: роликовый рычаг с возвратной пружиной
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Рабочий ток: до 10 А при напряжении 250 В переменного тока
• Материал корпуса: термостойкая пластмасса
• Рабочая температура: от -25C до +70C

Совместимость и монтаж

Выключатель клеммный k25011t не имеет готовых проводов - все соединения делаются через винтовые клеммы внутри корпуса. Для установки необходим доступ к месту крепления с возможностью зафиксировать устройство болтом или хомутиком. Учитывайте посадочные размеры: диаметр основания - 28 мм, высота с рычагом - около 45 мм. Крепление осуществляется через два отверстия под M4.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для электрооборудования в условиях промышленного применения. Соответствие международным стандартам IEC/EN 60947-5-1 обеспечивает надёжную работу в цепях управления и силовых контурах.

Преимущества

• Устойчивость к запылённым и влажным средам благодаря IP67
• Гибкость подключения: можно использовать любую комбинацию из трёх контактов (например, один НО для старта, два НЗ для аварийной остановки)
• Надёжный механический срабатывание - не требует питания, работает даже при перебоях в сети
• Легко диагностируется: состояние контактов проверяется мультиметром без демонтажа

Ограничения применения

• Не предназначена для частого срабатывания более 1000 раз в час - риск быстрого износа контактов
• Не рекомендуется для использования в зонах с постоянными ударными нагрузками - может повредить внутренний механизм
• Не подходит для работы с импульсными сигналами ниже 10 мА - слабые токи могут вызвать “прилипание” контактов

Примеры использования

• На конвейере: фиксирует окончание перемещения изделия в зону упаковки
• На станке: прекращает работу шпинделя при достижении крайней точки движения
• В лифте: сигнализирует о полном закрытии дверей перед запуском
• В системе затвора: контролирует положение клапана в трубопроводе

Практические советы

• Перед монтажом проверьте направление срабатывания рычага - он должен свободно нажиматься без перекоса
• Избегайте установки рядом с источниками сильных вибраций - они могут вызывать ложные срабатывания
• При подключении используйте жилы сечением 0,5–2,5 мм2; плотно затягивайте клеммы, чтобы исключить нагрев
• Для длительной службы регулярно осматривайте рычаг на предмет износа и наличие грязи в механизме
• Выключатель k25011t от EMAS совместим с большинством стандартных панелей управления - легко заменяет аналогичные модели других производителей
