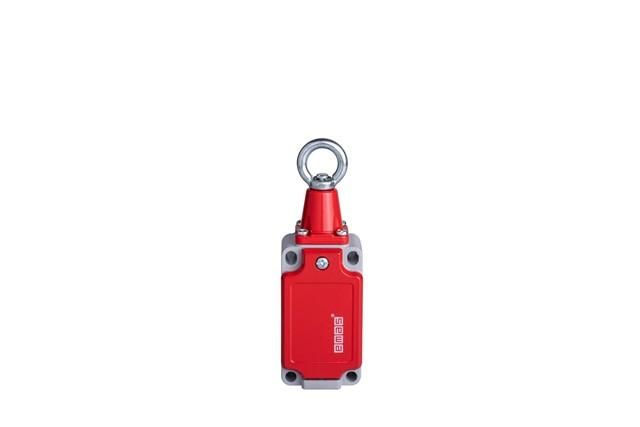

Выключатель концевой медленного переключения с метал. консолью стальным кольцом (1НО+1НЗ) EMAS L52K23HUM111

Выключатель концевой медленного переключения с металлической консолью и стальным кольцом L52K23HUM111 от EMAS предназначен для надёжной фиксации положения движущихся частей оборудования - например, на станках, транспортерах или автоматических линиях. Его механическая конструкция обеспечивает точное и плавное срабатывание даже при низких скоростях движения.

Назначение и область применения

Этот выключатель используется там, где требуется точно зафиксировать предельное положение механизма - например, когда деталь достигает крайней точки перемещения. Подходит для систем с медленным ходом, где важна стабильность контакта, а не быстрый отклик. Часто применяется в металлобработке, упаковочном оборудовании, конвейерах и других промышленных установках с жесткими условиями эксплуатации.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Механизм переключения: медленный, с демпфированием - снижает ударные нагрузки на контакты
• Консоль: металлическая, усиленная для передачи усилия без деформации
• Рабочий элемент: стальное кольцо - прочное, износостойкое, совместимо с металлическими толкателями
• Материал корпуса: термостойкий пластик, устойчивый к маслам и химическим воздействиям
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду

Совместимость и монтаж

Установка осуществляется через крепление консоли к раме или станине оборудования. Стальное кольцо располагается так, чтобы при движении детали она задевала кольцо, вызывая плавное нажатие на рычаг. Диаметр кольца рассчитан на контакт с типовыми толкателями - проверьте габариты рабочего органа до монтажа. Клеммы для проводов расположены сбоку - удобны для подключения в ограниченном пространстве. Максимальный момент затяжки крепежа - не более 1,5 Нм, чтобы не повредить внутреннюю механику.

Безопасность и стандарты

L52K23HUM111 соответствует требованиям IEC 60947-5-1 для концевых выключателей. Сертифицирован для работы в условиях повышенной запылённости и влажности. Применяется в цепях управления с напряжением до 500 В переменного тока и 250 В постоянного тока. Не предназначен для коммутации силовых цепей выше 10 А.

Преимущества

• Медленное переключение снижает риск сваривания контактов при частых срабатываниях
• Металлическая консоль выдерживает высокие механические нагрузки без прогиба
• Стальное кольцо долговечно - не деформируется при многократных ударах
• Защита IP67 позволяет использовать в агрессивных средах - на производствах с мойкой, в сыром воздухе
• Комбинированная схема контактов (1НО+1НЗ) даёт возможность одновременно контролировать два состояния - например, “дверь закрыта” и “дверь открыта”

Ограничения применения

• Не подходит для высокоскоростных механизмов - скорость движения должна быть ниже 0,1 м/с
• Избыточная сила удара (>10 Н) может повредить механизм переключения
• Не рекомендован для использования в зонах с взрывоопасными газами - отсутствует взрывозащита
• Не предназначена для регулярного погружения в жидкости - IP67 допускает лишь временное воздействие воды

Примеры использования

• Фиксация положения стола станка с ЧПУ при достижении крайних точек
• Обнаружение наличия баллона на конвейере в линии заполнения
• Контроль закрытия люка обслуживания в прессовой машине
• Определение окончания перемещения штанги в гидравлическом цилиндре

Практические советы

• Перед установкой проверьте, что стальное кольцо свободно вращается - это гарантирует равномерное нажатие
• При использовании в условиях вибраций дополнительно закрепите кабели хомутами, чтобы исключить нагрузку на выводы
• Для длительной службы периодически осматривайте контакты - особенно при работе с индуктивными нагрузками
• L52K23HUM111 от EMAS можно заменить аналогами с тем же типом контактов и размером кольца - но всегда сверьте механические габариты
• Не используйте смазку на кольце - она притягивает пыль и снижает надёжность срабатывания
