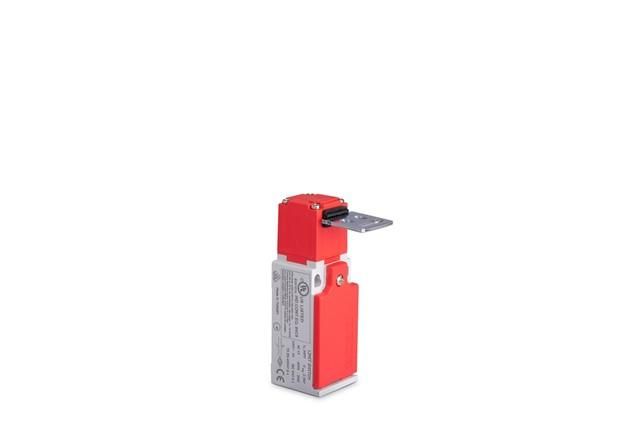

Выключатель концевой L5K23LUM322 EMAS

Выключатель концевой EMAS L5K23LUM322 - механический устройство для фиксации положения движущихся частей оборудования, например, дверей, платформ или рычагов. Применяется там, где требуется надёжная сигнализация достижения предельного положения.

Назначение и область применения

Выключатель концевой EMAS L5K23LUM322 используется для автоматического отключения или изменения режима работы механизма при достижении им крайнего положения. Подходит для установки на станках, транспортерах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением. Работает в паре с контроллерами, реле или системами управления.

Технические характеристики

• Тип: механический концевой выключатель
• Конструкция: с роликовым рычагом
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: до 5 А при переменном токе 250 В
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Материал контактной группы: серебросодержащий сплав

Совместимость и монтаж

Выключатель концевой EMAS L5K23LUM322 устанавливается на жесткую поверхность с помощью двух крепёжных отверстий под болты M4. Кабельный вход выполнен под гильзу Ø9–12 мм - допускается прямая прокладка провода без соединителей. Для правильной работы важно, чтобы угол воздействия рычага был близок к перпендикулярному - иначе возможны преждевременные износ или отказ. Монтаж рекомендуется выполнять после проверки хода механизма, чтобы избежать перегрузки привода.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 60947-5-1 и IEC 60947-5-1 для аппаратов управления низковольтными цепями. Соответствие гарантирует надёжную работу в промышленных условиях и совместимость с системами аварийной остановки.

Преимущества

• Высокая долговечность благодаря металлическому ролику и прочному корпусу
• Защита IP67 позволяет использовать в запылённых, влажных и агрессивных средах
• Чёткое срабатывание даже при малых усилиях - подходит для чувствительных механизмов
• Имеет два типа контактов - можно использовать как для сигнала, так и для управления

Ограничения применения

• Не предназначен для частого срабатывания более 120 раз в минуту - высокая частота вызывает быстрый износ контактов
• Не следует применять в средах с постоянным воздействием кислот, щелочей или растворителей - материал корпуса не устойчив к агрессивной химии
• Не рассчитан на взрывоопасные зоны - отсутствует взрывозащита Ex

Примеры использования

• Закрытие двери станка - при полном закрытии выключатель размыкает цепь питания
• Ограничение хода конвейера - при достижении конца пути происходит остановка
• Фиксация положения люка в технологической камере - сигнал о готовности к запуску процесса

Практические советы

• Перед установкой проверьте, что рычаг свободно двигается без трения - задиры снижают срок службы
• При использовании в вибрационных средах используйте контргайки или герметик на резьбе крепления
• Для контроля состояния контактов периодически проверяйте целостность цепи мультиметром - окисление контактов проявляется увеличением переходного сопротивления
• EMAS L5K23LUM322 не требует регулировки - он работает в режиме “установил и забыл”, если соблюдены условия нагрузки и окружающей среды
