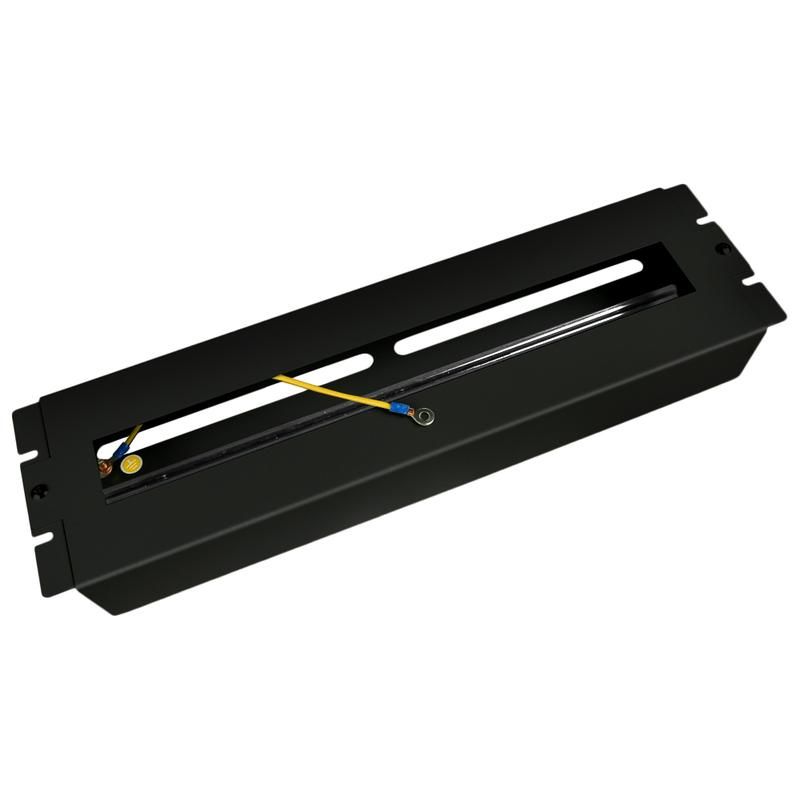

Корпус с DIN-рейкой RAL 9004, 19 дюймов, 3 юнита, 22 места Cabeus 8645c

Корпус с DIN-рейкой на 22 места, 19 дюймов, 3 юнита, цвет черный (RAL 9004) от бренда Cabeus - это прочная металлическая панель для компактного монтажа автоматических выключателей, реле, модулей управления и другого оборудования стандарта DIN 43880. Артикулы 8645c и ps-3u-bk подходят для сборки распределительных щитов в промышленных и офисных условиях.

Назначение и область применения

Этот корпус предназначен для организации внутреннего пространства электрощитов. Он позволяет надежно закрепить до 22 модулей шириной 17,5 мм (тип S) на одной DIN-рейке. Подходит для установки в помещениях с контролируемой средой - цехах, серверных, системах автоматизации, энергообъектах. Применяется там, где требуется компактное, защищённое и легко обслуживаемое расположение аппаратуры.

Технические характеристики

• Тип изделия: панель коммутационная
• Материал корпуса: сталь
• Цвет: черный (RAL 9004)
• Габариты: 19 дюймов (482,6 мм) по ширине, 3 юнита (133,35 мм) по высоте
• Количество мест на DIN-рейке: 22 (модули тип S, 17,5 мм каждый)
• Исполнение: передняя панель с возможностью снятия крышки
• Кабельные вводы: 4 шт., размер 200×15 мм
• Крепление: в комплекте (болты, гайки, шайбы)

Совместимость и монтаж

Корпус совместим со всеми устройствами, соответствующими стандарту 19" (например, сетевые шасси, коммутаторы, преобразователи частоты). DIN-рейка внутри панели - стандартная, под любые модули с креплением на рейку. Установка выполняется на стену или в шкаф с помощью предложенного крепежа. Переднюю крышку можно демонтировать для удобного доступа к оборудованию во время обслуживания. Кабельные вводы позволяют провести пучки кабелей снизу - важно проверить внешний диаметр кабеля перед монтажом, чтобы он проходил через отверстия 200×15 мм.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобство сервиса: съемная передняя крышка обеспечивает быстрый доступ ко всем модулям
• Четко ограниченная емкость - 22 модуля - исключает перегрузку и снижает риск ошибок при планировании
• Стандартные размеры (19”/3U) обеспечивают совместимость с большинством промышленных решений
• Черный цвет (RAL 9004) маскирует следы окисления и пыли, подходит для промышленной эстетики

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита IP, не рассчитана на влагу, пыль, температурные колебания
• Подходит только для модулей шириной 17,5 мм; устройства других форматов (например, 22,5 мм или 35 мм) не поместятся в полном объеме
• Кабельные вводы имеют фиксированный размер - нельзя использовать кабели с диаметром более 15 мм в толщину
• Не имеет встроенной системы вентиляции - при высокой теплонагрузке оборудования требуются дополнительные решения

Примеры использования

• Распределительный щит на производстве с автоматическими выключателями, терморегуляторами и реле времени
• Шкаф управления конвейерной линией с PLC, I/O-модулями и блоками питания
• Центральный пункт связи в офисе - для установки сетевых коммутаторов и UPS
• Аппаратный шкаф в системах видеонаблюдения с DVR/NVR и источниками бесперебойного питания

Практические советы

• Перед монтажом проверьте суммарную ширину всех модулей - не превышайте 22 места (385 мм), даже если они разного типа
• При использовании кабелей с жесткими изоляциями используйте кабельные зажимы или хомуты - так снизится нагрузка на вводы
• Для долговечности рекомендуется периодически осматривать болтовые соединения корпуса - особенно в вибрационных средах
• Если нужна защита от пыли и влаги - этот корпус не подойдет; выбирайте модели с классом защиты IP54 и выше
• Артикулы 8645c и ps-3u-bk - один и тот же продукт; различаются только номера в каталогах поставщика
