Панель электрораспределительная 3U с DIN-рейкой черн. ITK EDP05-3U22M IEK

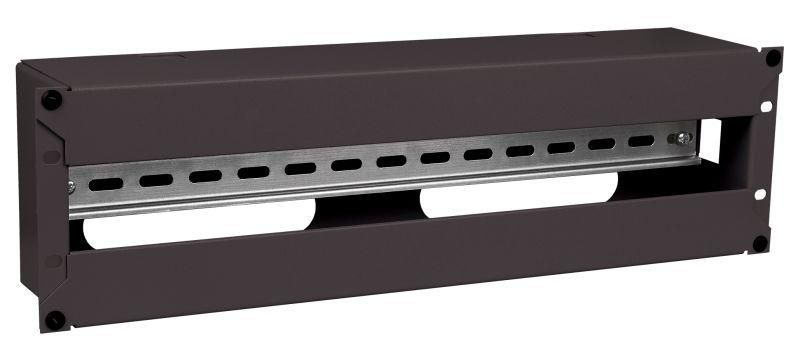

Панель электрораспределительная 3U с DIN-рейкой черная от ITK (IEK), артикул edp05-3u22m - это компактный металлический корпус для монтажа автоматических выключателей, УЗО и других модулей на DIN-рейке внутри 19-дюймовых стоек. Подходит для распределения электроэнергии в серверных, промышленных и телекоммуникационных системах.

Назначение и область применения

Панель электрораспределительная 3U с DIN-рейкой черная предназначена для внутренней установки в 19-дюймовые шкафы и стойки. Она служит основой для сборки электрических цепей: на её DIN-рейке крепятся устройства защиты, коммутации и управления. Применяется там, где требуется компактное и надёжное распределение питания - в серверных помещениях, на производстве, в системах автоматизации и телекоммуникаций.

Технические характеристики

• Высота: 3U (5,25 дюйма / ~133 мм) - соответствует стандартному шагу монтажных стоек
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность
• Цвет: чёрный - снижает бликование, совместим с большинством промышленных шкафов
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию в условиях постоянной нагрузки
• Крепление: через отверстия для винтов - совместима со стандартными 19-дюймовыми направляющими
• Ввод кабелей: задние окна - позволяют провести силовые и сигнальные кабели без демонтажа панели
• Заземление: есть контактная площадка на корпусе - обеспечивает безопасное заземление всей системы

Совместимость и монтаж

Панель электрораспределительная 3U с DIN-рейкой черная совместима с любыми 19-дюймовыми стойками и шкафами. Для установки используются стандартные крепёжные элементы: винт, шайба, гайка - они не входят в комплект, но доступны отдельно. DIN-рейка уже установленная - можно сразу монтировать модули. Кабели заводятся сзади через прямоугольные окна - удобно при плотном расположении устройств. Корпус имеет отверстия под болты M4 для фиксации к раме стойки.

Безопасность и стандарты

Изделие выполнено из стали и оснащено заземляющим контактом - что соответствует требованиям безопасности при работе с сетями до 1000 В переменного тока. Хотя явного указания на соответствие ГОСТ или IEC нет, конструкция соответствует общепринятой практике для промышленных распределительных щитов. Работает в закрытых помещениях без агрессивных сред.

Преимущества

• Уже собранная DIN-рейка - экономит время при сборке
• Чёрный цвет маскирует следы окисления и царапины
• Задний ввод кабелей - позволяет сохранить переднюю часть свободной для обслуживания
• Простое заземление - достаточно подвести PE-провод к контактной площадке
• Поддерживает стандартную высоту 3U - легко интегрируется в существующие стойки

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (нет IP-класса)
• Не подходит для взрывоопасных зон - материал и герметизация не соответствуют требованиям АЭЗ
• Не содержит собственные защитные автоматы - требует внешнего монтажа устройств
• Рассчитана только на горизонтальное положение в стойке - не рекомендовано крепление вертикально или под углом

Примеры использования

• Распределение 220/380 В на оборудование в серверной комнате
• Сборка цепей управления для станков с ЧПУ
• Установка УЗО и автоматов в телекоммуникационных шкафах
• Формирование группового распределения питания для контроллеров PLC

Практические советы

• Перед монтажом проверьте глубину шкафа - панель edp05-3u22m занимает около 150–180 мм вглубь с учётом кабельного ввода
• Используйте термоусадочные трубки или кабельные муфты при вводе кабелей - предотвращает перегибы и повреждение изоляции
• Обязательно подсоедините заземляющий провод к контактной площадке - даже если система кажется “небольшой”
• Выбирайте DIN-рейку типа TS35 - она совпадает с типом, используемым в этой модели
• Не перегружайте рейку более чем 12–15 модулями - зависит от размера устройств; лучше заранее спроектировать компоновку
