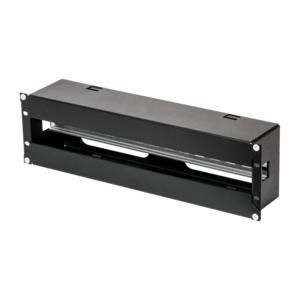

Панель 19дюйм с DIN-рейкой 3U Ш481хВ133хГ97мм черн. TLK TLK-EP25-3U-BK ЭКО28245

Панель 19 дюймов с DIN-рейкой 3U Ш481×В133×Г97 мм черная от TLK (арт. эко28245 / tlk-ep25-3u-bk) - это компактный металлический элемент для установки автоматических выключателей в серверных стойках и распределительных шкафах. Она обеспечивает организованную и безопасную фиксацию до 25 модульных устройств по стандарту DIN 43880.

Назначение и область применения

Панель 19 дюймов с DIN-рейкой 3U используется для внутренней сборки электрощитов в 19-дюймовых стойках. Подходит для распределения входного напряжения, защиты цепей управления, питания оборудования в телекоммуникационных, промышленных и IT-объектах. Устанавливается в шкафы и стойки с совместимыми направляющими.

Технические характеристики

• Размеры: 481 × 133 × 97 мм (Ш×В×Г)
• Высота: 3U (133 мм)
• DIN-рейка: одна, длина 443 мм, соответствует стандарту DIN 43880
• Максимальное количество автоматов: до 25 единиц по 17,5 мм каждый
• Цвет: черный
• Материал корпуса: металл
• Количество кабельных пазов: 4 (размер каждого 150 × 32 мм)
• Крепление: отверстия на боковых гранях для монтажа на 19-дюймовые направляющие
• Крышки: две легкосъемные верхняя и нижняя на защелках

Совместимость и монтаж

Панель 19 дюймов с DIN-рейкой 3U совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Для установки используются крепежные отверстия на торцах корпуса - они точно соответствуют шагу направляющих. Монтаж выполняется с помощью болтов M4 или самонарезающих винтов. DIN-рейка уже закреплена внутри корпуса - её не требуется устанавливать дополнительно. Кабели подводятся через задние пазы, затем фиксируются зажимами или хомутиками. Верхнюю и нижнюю крышки можно легко снять без инструментов для доступа к проводкам.

Преимущества

• Увеличенная плотность монтажа: до 25 автоматов на 3U позволяют экономить место в шкафу
• Стандартная форма и размеры обеспечивают универсальную совместимость
• Легкосъемные крышки ускоряют обслуживание и замену устройств
• Задние пазы предотвращают перегиб кабелей и упрощают маршрутизацию
• Чёрное покрытие снижает блики и хорошо сочетается с промышленным оборудованием

Ограничения применения

• Не предназначен для установки вне шкафа - не имеет степени защиты IP
• Не рассчитана на высокие токи выше 100 А без дополнительных средств коммутации
• Не поддерживает установку крупногабаритных устройств (например, контакторов 4P шириной более 17,5 мм)
• Не рекомендуется использовать в условиях повышенной влажности или открытых площадках без дополнительной герметизации

Примеры использования

• Распределительная панель в серверной комнате для питания сетевых шкафов
• Входной щит управления на производстве - питание станков и датчиков
• Щит аварийного освещения в офисном здании
• Электрощит связи в телеком-стойке для защиты UPS и коммутаторов

Практические советы

• Перед монтажом проверьте глубину шкафа - панель выступает на 97 мм назад, учтите свободное пространство для кабелей
• Используйте кабельные хомутики и маркировочные бирки - так проще обслуживать 25 автоматов
• Если нужна большая нагрузка, не забудьте выбрать автоматы с подходящей номинальной мощностью и тепловой защитой
• При использовании в многокомпонентных системах планируйте расположение устройств: группируйте по функциям (питание, управление, сигнализация)
• Панель 19 дюймов с DIN-рейкой 3U от TLK (артикул tlk-ep25-3u-bk) идеально подходит для стандартизированных решений - используйте её как базовый элемент в типовых проектах
