Панель электрораспределительная 3U с DIN-рейкой сер. ITK EDP35-3U22M IEK

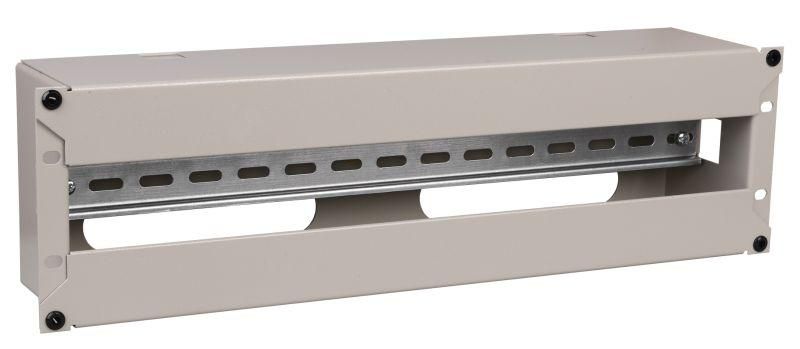

Электрораспределительная панель 3U с DIN-рейкой серая от ITK (IEK), артикул edp35-3u22m - компактный металлический корпус для монтажа автоматических выключателей, УЗО и других модулей на DIN-рейке внутри 19-дюймовых стоек. Подходит для распределения электроэнергии в серверных, промышленных и телекоммуникационных системах.

Назначение и область применения

Электрораспределительная панель 3U с DIN-рейкой серая предназначена для внутренней установки в 19-дюймовые шкафы и стойки. Она служит основой для сборки электрических цепей: на её DIN-рейке крепятся устройства защиты, коммутации и управления. Применяется там, где требуется компактное и надёжное распределение питания - в серверных помещениях, на производстве, в системах автоматизации и телекоммуникаций.

Технические характеристики

• Высота: 3U (52,5 мм)
• Материал корпуса: сталь - обеспечивает механическую прочность и долговечность
• Цвет: серый (RAL 7035) - соответствует стандартному цвету промышленного оборудования
• Совместимость со стойками: 19 дюймов - стандартный размер для серверных и телекоммуникационных шкафов
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию в условиях постоянной нагрузки
• Конструкция: съёмная лицевая крышка, окна для ввода кабелей сзади, возможность заземления

Совместимость и монтаж

Электрораспределительная панель 3U с DIN-рейкой серая устанавливается на вертикальные направляющие 19-дюймовой стойки с помощью комплекта винт-шайба-гайка. Крепление выполняется через предварительно просверленные отверстия на боковых гранях корпуса. DIN-рейка уже установленная - позволяет сразу фиксировать модули без дополнительных действий. Для подключения проводов используются два прямоугольных окна на задней стенке - они обеспечивают удобный ввод кабелей сверху или снизу. Заземление осуществляется через специальный контакт на корпусе - необходимо подсоединить медный проводник к точке заземления.

Безопасность и стандарты

Изделие выполнено из стали и имеет защиту от внешних воздействий за счёт герметичной конструкции корпуса. Наличие точки заземления соответствует требованиям безопасности при работе с электрическими устройствами. Хотя явного указания на IP-класс не указано, использование в закрытых шкафах исключает попадание пыли и влаги - рекомендовано применение только во внутренних помещениях с контролируемой средой.

Преимущества

• Уже собранная DIN-рейка - экономит время при монтаже
• Съёмная крышка - позволяет работать с оборудованием без демонтажа всей панели
• Стальной корпус - устойчив к деформациям и повреждениям при эксплуатации
• Стандартный размер 3U - легко интегрируется в существующие 19-дюймовые системы
• Поддержка заземления - снижает риск поражения током и помех в сигнальных цепях

Ограничения применения

• Не предназначен для открытой установки - требует размещения внутри закрытого шкафа
• Не имеет встроенной защиты от пыли и воды - нельзя использовать в сырых или пыльных местах вне шкафа
• Работает только с модулями, совместимыми с DIN-рейкой типа TS35/7,5 или аналогичными
• Не предусматривает собственные коммутационные элементы - все устройства должны быть установлены дополнительно

Примеры использования

• Распределение 24 В постоянного тока на датчики и исполнительные механизмы на производственном участке
• Установка УЗО и автоматов для группового питания серверов в сетевой комнате
• Формирование силовых цепей для станков ЧПУ в рамках единой системы управления
• Обеспечение питания контрольно-измерительных приборов в телекоммуникационных шкафах

Практические советы

• Перед монтажом проверьте ширину и глубину шкафа - панель должна свободно входить между направляющими
• Используйте кабельные вставки или муфты в окнах ввода - это предотвращает перегиб и повреждение жил
• При подключении заземления применяйте провод сечением не менее 2,5 мм2 - соответствие нормам ПУЭ обязательно
• Не перегружайте DIN-рейку - суммарная масса всех модулей не должна превышать допустимые нагрузки на крепления
• Артикул edp35-3u22m совпадает с другими изделиями серии ITK - можно заменить аналогичным продуктом при необходимости ремонта
