Корпус с DIN-рейкой на 22 места PS-3U 19дюйм 3 юнита Cabeus 7707c

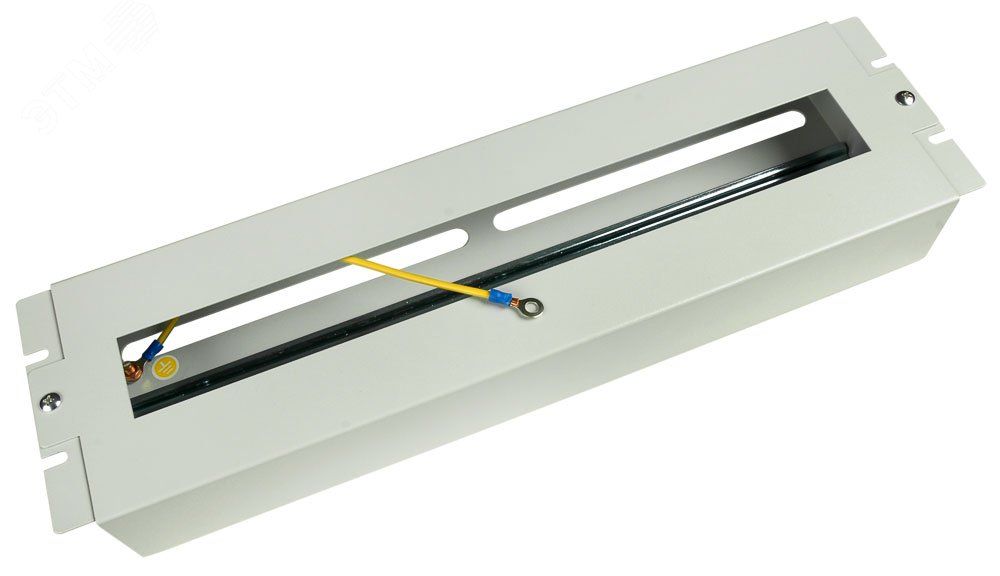

Корпус с DIN-рейкой на 22 места, 19 дюймов, 3 юнита от бренда Cabeus (артикулы 7707c и ps-3u) предназначен для компактного монтажа автоматических выключателей, реле, модулей управления и другого оборудования стандарта DIN 35 мм. Металлический корпус с съемной передней крышкой обеспечивает надежную защиту и удобный доступ к устройствам.

Назначение и область применения

Этот корпус используется для организации распределительных щитов в промышленных, коммерческих и жилых объектах. Подходит для установки до 22 модулей шириной 17,5 мм каждый - например, автоматов, УЗО, таймеров, сетевых фильтров. Общая ширина 19 дюймов соответствует стандартным серверным стойкам, что позволяет интегрировать корпус в существующую инфраструктуру. Три юнита высоты (3U) дают достаточно места для вертикального расположения крупных элементов, таких как преобразователи частоты или контроллеры.

Технические характеристики

• Количество мест на DIN-рейке: 22 (до 385 мм по ширине)
• Габариты: 19 дюймов (482,6 мм) в ширину, 3 юнита (133,35 мм) в высоту
• Материал корпуса: сталь с порошковым покрытием
• Передняя крышка: съемная, с защелками
• Крепление: монтаж в стойку 19" с помощью кронштейнов (в комплект не входят)
• Стандарт DIN-рейки: EN 60715 / DIN 43880

Совместимость и монтаж

Корпус совместим с любыми устройствами, устанавливаемыми на DIN-рейку 35 мм. Для монтажа требуется предварительно закрепить корпус в 19"-стойке с помощью специальных кронштейнов - они не входят в комплект. Передняя крышка легко снимается без инструментов: просто потяните её на себя. DIN-рейка уже установленная внутри корпуса, ее можно заменить при необходимости. Кабельный ввод осуществляется через заднюю стенку - есть готовые отверстия под гильзы или вводы, но сами вводы не предусмотрены.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями DIN 43880 и EN 60715 для крепления электрооборудования. Корпус из стали обеспечивает механическую прочность и экранирование от внешних помех. Открытый доступ к контактам возможен только после снятия крышки - это снижает риск случайного контакта при работе.

Преимущества

• Высокая плотность монтажа: 22 модуля на одном уровне позволяют минимизировать занимаемое место
• Удобство обслуживания: съемная передняя крышка не требует демонтажа всего корпуса
• Стандартная ширина 19 дюймов - совместимость с большинством промышленных стоек
• Металлическая конструкция повышает долговечность и устойчивость к перегрузкам

Ограничения применения

• Не предназначено для наружной установки - отсутствует защита от пыли и влаги (IP-класс не указан)
• Не имеет встроенных кабельных вводов - необходимо докупать и монтировать их отдельно
• Подходит только для оборудования, рассчитанного на DIN-рейку 35 мм; устройства других типов не устанавливаются
• Работает в температурном диапазоне, определяемом установленными внутрь аппаратами - сам корпус не регулирует теплообмен

Примеры использования

• Щит управления насосной станцией с автоматикой и тепловыми реле
• Распределительный щит в цехе с PLC, I/O-модулями и блоками питания
• Интеграция в серверную стойку для контроля освещения, HVAC или систем безопасности
• Аппаратный пункт в офисе для группового отключения и защиты розеточных контуров

Практические советы

• При планировании компоновки учтите, что один модуль = 17,5 мм - 22 места = 385 мм. Не забудьте про зазоры между устройствами для лучшего охлаждения.
• Если используете мощные устройства (например, ЧРП), проверьте, хватает ли высоты 3U - некоторые модели требуют больше места сверху/снизу.
• Для быстрого доступа к проводам рекомендуется использовать кабельные каналы и маркировку - корпус не имеет внутреннего крепления для них.
• При монтаже в стойку обязательно используйте кронштейны с фиксацией - корпус не должен болтаться даже при легком ударе.
• Проверьте соответствие глубины корпуса и глубины стойки - 3U по высоте не гарантирует совпадение по глубине.
