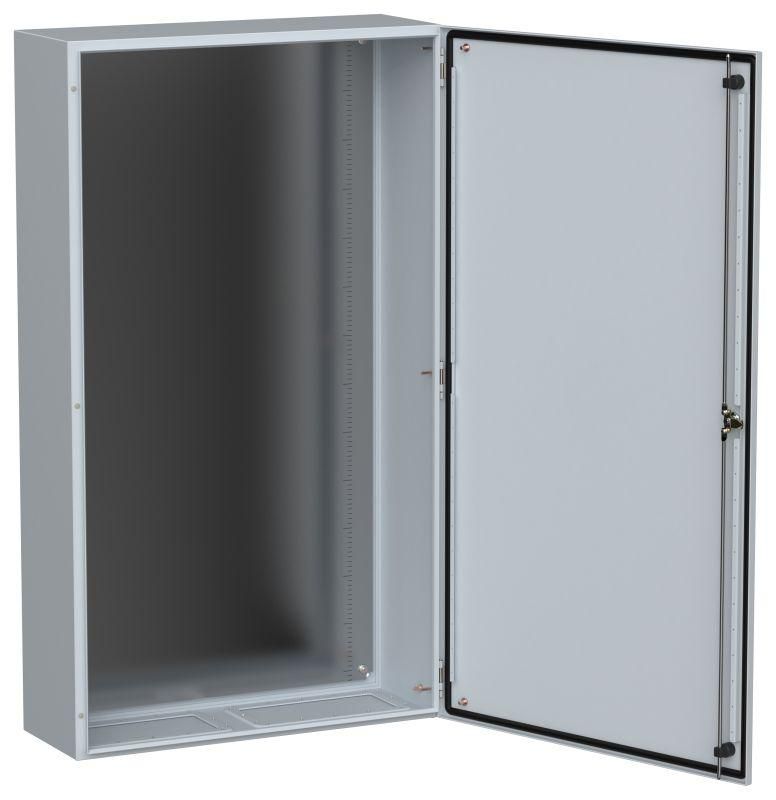

Корпус ЩМП-140.80.30 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-140-080-030-66

Корпус металлический ЩМП-140.80.30 УХЛ1 IP66 от IEK (ИЭК) - это прочный распределительный щит для наружной установки, предназначенный для защиты электрооборудования в сложных условиях эксплуатации. Артикул ti5-10-n-140-080-030-66 относится к серии TITAN и обеспечивает повышенную устойчивость к внешним воздействиям.

Назначение и область применения

ЩМП-140.80.30 УХЛ1 IP66 предназначен для монтажа внутри распределительных щитов автоматизации, управления и силового оборудования. Подходит для установки на улице, в цехах с высокой запыленностью, на объектах энергетики, транспорта, ЖКХ и промышленности. Благодаря защите IP66 и классу климатического исполнения УХЛ1, корпус выдерживает перепады температур, влажность, осадки и агрессивную среду.

Технические характеристики

• Тип изделия: распределительный щит
• Габариты: 1400×800×300 мм (высота × ширина × глубина)
• Количество модулей DIN: 342
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Номинальный ток: 630 А
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчива к царапинам, коррозии и УФ-лучам
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа - предотвращает доступ к внутренним элементам со стороны верха
• Наличие замка: да - с возможностью пломбирования
• Наличие монтажной панели: да - стальная пластина для фиксации DIN-рейок и компонентов
• Способ монтажа: навесной - крепление на стену через кронштейны

Совместимость и монтаж

ЩМП-140.80.30 УХЛ1 IP66 совместим с любыми стандартными DIN-рейками и оборудованием, соответствующим ГОСТ Р МЭК 61439. Для монтажа требуется минимум два крепления на задней стенке - рекомендуется использовать анкерные болты M8 или аналогичные. Перед установкой проверьте, что стена выдерживает вес щита - с полным наполнением масса может достигать более 80 кг. Кабельные вводы не предусмотрены - необходимо дополнительно приобрести подходящие вводы с уплотнениями IP66.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1/2. Серия TITAN прошла тестирование на ударную прочность, коррозийную стойкость и термостойкость. Наличие замка позволяет соблюдать нормы безопасности при работе с электроустановками. Все материалы сертифицированы и не поддерживают горение.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,4 мм - снижается риск деформации при нагрузках
• Порошковое покрытие обеспечивает длительную защиту от ржавчины даже в агрессивной среде
• Увеличенное количество модулей DIN (342) позволяет разместить большое число устройств без перегрузки
• Закрытый тип крышки исключает попадание влаги сверху - важное преимущество для открытых площадок
• Роботизированный выпуск гарантирует точность геометрии и равномерность покрытия

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• Не имеет встроенных вводов - требуются дополнительные комплектующие
• Максимальный рабочий ток 630 А - не подходит для систем выше этого значения
• При установке в местах с частыми температурными скачками (>40C) необходима принудительная вентиляция

Примеры использования

• Наружный распределительный щит насосной станции
• Щит управления конвейерной линией на заводе
• Автоматический щит освещения на автостоянке
• Распределительный пункт на железнодорожном участке
• Шкаф управления HVAC-системой на промышленном объекте

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие крепежу - они рассчитаны под M8
• Для лучшей теплоотдачи оставляйте зазор 5–10 см вокруг корпуса
• При использовании в холодных регионах используйте нагревательные элементы с термореле - избежите конденсата
• Выбирайте кабельные вводы с резиновыми уплотнениями и меткой IP66 - иначе нарушится степень защиты
• ЩМП-140.80.30 УХЛ1 IP66 от IEK (ИЭК) легко обслуживается: дверь открывается на 180°, монтажная панель позволяет менять оборудование без демонтажа всего щита
