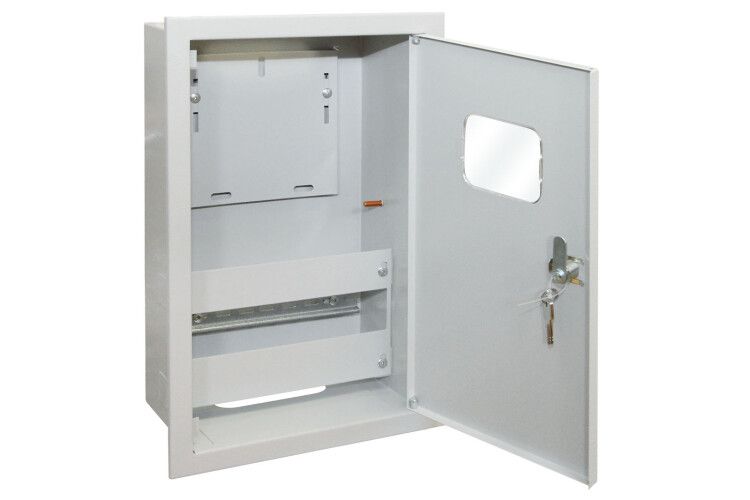

Корпус металлический ЩУРВ-1/12 (437х280х140) IP31 Народный | SQ0905-2801 TDM

Корпус металлический ЩУРВ-1/12 (437х280х140) IP31 от TDM ELECTRIC - это компактный, защищённый корпус для внутренней установки вводно-распределительных устройств в однофазных сетях 220/380 В. Подходит для монтажа автоматических выключателей, УЗО, счётчиков электроэнергии и других модульных элементов. Артикул sq0905-2801 входит в серию «Народная» - решение для типовых задач жилых и коммерческих объектов.

Назначение и область применения

ЩУРВ-1/12 предназначен для приёмки и распределения электрической энергии в однофазных сетях напряжением 220/380 В, частотой 50 Гц. Используется для защиты отходящих линий от перегрузок и коротких замыканий. Применяется в квартирах, офисах, малых предприятиях, на этажных щитовых. Корпус обеспечивает безопасную и упорядоченную сборку модульного оборудования - автоматов, УЗО, счётчиков, реле.

Технические характеристики

• Размеры: 437×280×140 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Материал корпуса: листовая сталь с текстурированным полиэстеровым порошковым покрытием
• Количество модульных мест: 12 (стандарт DIN 35 мм)
• Форма установки: внутренняя / скрытая - монтируется в стену или нишу
• Количество рядов: один
• Наличие DIN-рейки: да - для фиксации модульных аппаратов
• Наличие монтажной панели: да - для установки счётчика и крупных устройств
• Крышка: съёмная дверца с замком
• Смотровое окно: есть - для считывания показаний счётчика без открывания корпуса
• Заземление: омеднённая шпилька - надёжное соединение с системой заземления
• Фальш-панель: да - предотвращает случайный контакт с токоведущими частями

Совместимость и монтаж

ЩУРВ-1/12 совместим с любым оборудованием, установленным на DIN-рейке шириной 35 мм (автоматические выключатели, УЗО, реле времени, контакторы до 12 модулей). Монтажная панель позволяет закрепить счётчики, преобразователи или другие устройства, не имеющие стандартной DIN-крепёжной основы. Крепится в стену через отверстия в боковых стенках корпуса. Для скрытой установки требуется подготовленная ниша глубиной не менее 140 мм. Дверца открывается на петлях, замок обеспечивает защиту от несанкционированного доступа.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электромонтажных изделий в помещениях с нормальной влажностью. IP31 гарантирует защиту от попадания инструментов, проводов и крупной пыли, а также от вертикально падающих капель воды - что допустимо для помещений типа квартир, подвалов, технических комнат. Открытые токоведущие части недоступны благодаря фальш-панели. Омеднённая шпилька заземления обеспечивает надёжное соединение с контуром заземления здания.

Преимущества

• Панель для счётчика с возможностью регулировки положения - удобство при точном расположении прибора учёта
• Съёмная дверца с замком - безопасность и контроль доступа
• Смотровое окошко - возможность снимать показания без вскрытия корпуса
• Фальш-панель - снижение риска поражения током при обслуживании
• Порошковое покрытие - устойчивость к царапинам, коррозии и механическому воздействию
• Высокая плотность компоновки - 12 модулей в компактном корпусе

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 не защищает от дождя, брызг и пыли в открытых условиях
• Не рекомендуется для трёхфазных распределительных щитов с большим числом модулей - ограниченная вместимость (12 модулей)
• Не подходит для высоких температур выше +40 C или влажности свыше 90% - риск конденсата и коррозии
• Не имеет встроенной вентиляции - при большой нагрузке возможен нагрев внутри корпуса

Примеры использования

• Этажный щит в многоквартирном доме - распределение питания по квартирам
• Щиток в офисе - питание розеток, освещения, серверного оборудования
• Подвальный щит в торговом центре - управление светом, вентиляцией, лифтами
• Частный дом - вводной щит после счётчика с защитой отдельных групп

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 140 мм, чтобы корпус полностью вошёл без зазора
• При использовании счётчика - используйте регулируемую панель для точного выравнивания по уровню
• Обязательно подсоедините омеднённую шпильку к PE-шине заземления - это требование ПУЭ
• Не перегружайте корпус - максимальная нагрузка по модулям - 12; при необходимости переходите на модель с 18–24 модулями
• При эксплуатации в сырых помещениях периодически проверяйте состояние замка и уплотнителей дверцы
• Артикул sq0905-2801 - оптимальный выбор для бюджетных проектов, где важна надёжность, а не эстетика
