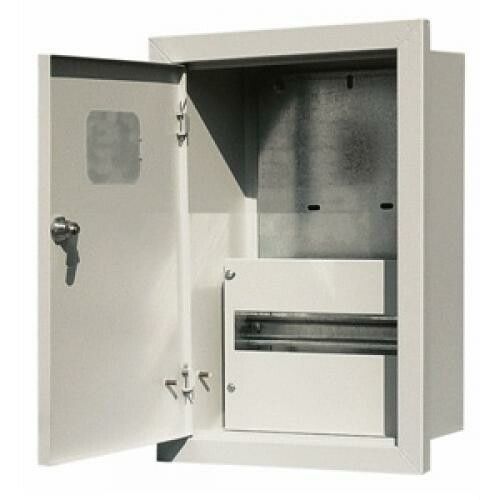

Корпус учетный встраиваемый ЩРУВ-1/12 430х330х160 1ф 12мод. IP31 метал. DEKraft 30301DEK APC

Корпус учетно-распределительный встраиваемый металлический 430х330х160 1-фазный 12 модулей IP31 ЩУРВ-1/12, ЩРУВ-1/12 - это готовый металлический щит для установки однофазного счетчика и коммутационной аппаратуры в стенах помещений. Произведён бренда DEKRAFT, артикул 30301dek, соответствует требованиям ГОСТ 14254-96.

Назначение и область применения

Щит ЩРУВ-1/12 предназначен для учёта электроэнергии и распределения нагрузки в однофазных сетях 220 В. Подходит для жилых домов, квартир, офисов, малых производственных объектов. Устанавливается встроенно в стену - экономит место и обеспечивает эстетичный вид. Внутри размещаются счётчик, автоматические выключатели, УЗО, другие модульные устройства.

Технические характеристики

• Напряжение: 220 В
• Количество модулей DIN: 12 (по 18 мм каждый)
• Формат: 1 ряд, 12 модулей
• Размеры (В×Ш×Г): 430 × 330 × 160 мм
• Глубина монтажа: 140 мм (достаточно для установки в перегородках толщиной ≥150 мм)
• Материал: сталь, толщина 0,9–1,2 мм
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, внутри помещений
• Количество вводов: 6 (диаметром 36 мм каждый)
• Дверь: металлическая, с замком и ключом
• Смотровое окошко: есть - позволяет считывать показания счётчика без открывания двери
• Наличие DIN-рейки: да - для крепления модульной аппаратуры
• Наличие монтажной панели: да - для фиксации счётчика
• Элементы крепления: шины N и PE, болты заземления на двери и корпусе
• Способ монтажа: встраиваемый / накладной
• Комплектность: некомплектный - комплектующие (DIN-рейки, шины, крепеж) установлены, но счётчик и автоматы не входят

Совместимость и монтаж

Щит ЩРУВ-1/12 совместим со всеми типами однфазных счётчиков, которые крепятся на монтажную панель. DIN-рейка стандартизирована - подходит любые модульные устройства (автоматы, УЗО, реле напряжения). Кабели заводятся через 6 вводов Ø36 мм - расположены сверху и снизу, что удобно при прокладке проводки из потолка или пола. Для встраивания требуется ниша глубиной минимум 140 мм. Монтаж выполняется на анкера или дюбеля - в комплекте крепёж не предусмотрен.

Безопасность и стандарты

Изделие соответствует ГОСТ 14254-96 (стандарт степени защиты IP). Защита IP31 предотвращает попадание крупных инородных частиц и конденсата, но не предназначено для влажных или открытых площадок. Наличие заземляющих болтов на корпусе и двери обеспечивает надёжное соединение с системой TN-S/TN-C-S. Замок на двери защищает от несанкционированного доступа.

Преимущества

• Жёсткая стальная конструкция - устойчив к механическим воздействиям
• Смотровое окошко снижает необходимость частого вскрытия щита
• Чёткое разделение функций: отдельная панель для счётчика, DIN-рейка для автоматов, шины N/PE
• Поддержка двух способов монтажа - можно использовать как встраиваемый, так и накладной вариант
• Высокая плотность компоновки: 12 модулей в одном ряду - оптимально для ограниченного пространства

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточна для дождя, снега, запылённой среды
• Не рассчитан на трёхфазные сети - только для 220 В
• Некомплектность требует самостоятельного приобретения счётчика, автоматов, шин, кабелей
• Толщина стали 0,9–1,2 мм - достаточна для бытового использования, но не рекомендована для высоких нагрузок или промышленных условий с риском повреждения
• Климатическое исполнение УХЛ4 исключает использование в помещениях с температурой ниже -25 C

Примеры использования

• Главный вводный щит в квартире - счётчик + 4 автомата на освещение, розетки, кухню, кондиционер
• Распределительный щит в офисном помещении - счётчик + УЗО + несколько групповых автоматов
• Установка в подъездной коробке - для учёта энергии нескольких квартир (при наличии отдельных входов)
• Обновление старого щита в доме - замена деревянного ящика на современный металлический с заземлением

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 140 мм, чтобы не задевать внутренние элементы
• При использовании встраиваемого варианта закрепите щит до отделки стен - проще вывести кабели и избежать повреждений
• Используйте кабели сечением ≤16 мм2 - вводы Ø36 мм рассчитаны на этот диапазон
• Не забудьте подключить заземление: болт на двери и корпусе должны быть соединены с контуром заземления
• Щит ЩРУВ-1/12 от DEKRAFT совместим с продукцией других брендов - DIN-рейка и крепления универсальные
• При заказе убедитесь, что нужен именно ЩРУВ-1/12 - аналоги с другим количеством модулей или защитой (например, IP54) отличаются конструкцией
